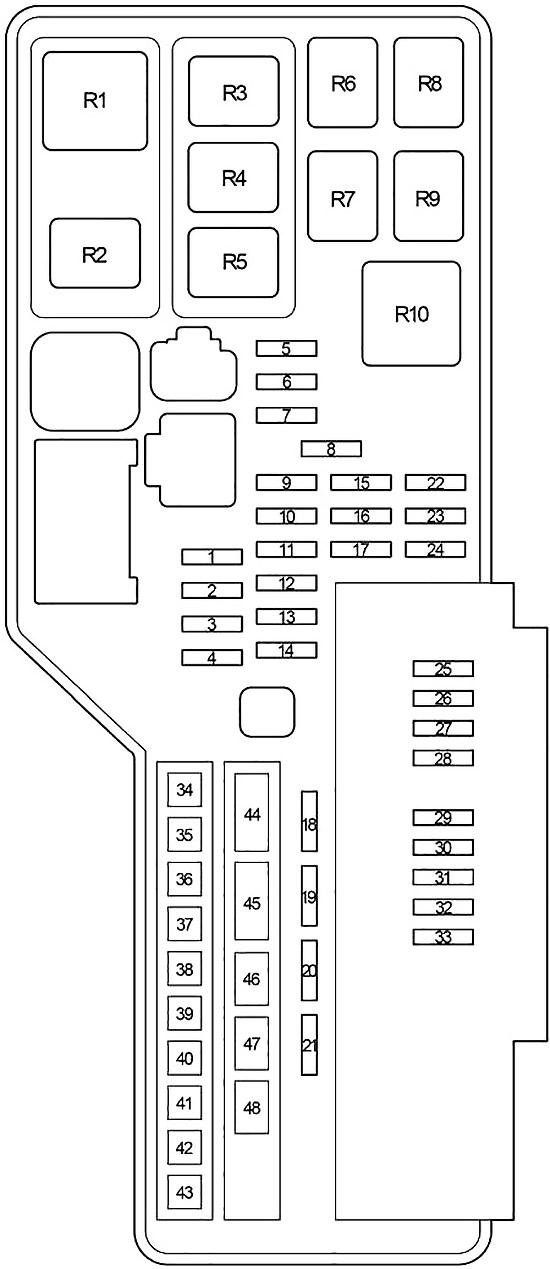

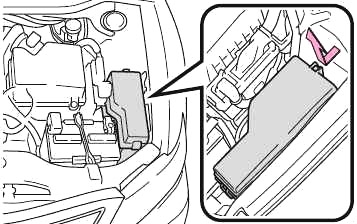

| Numer |
Ampery [A] |
Opis |
| 1 |
– |
Nieużywany |
| 2 |
10 |
Tylne światło przeciwmgielne |
| 3 |
15 |
|
| 4 |
– |
Nieużywany |
| 5 |
7,5 |
System startowy |
| 6 |
7,5 |
System ładowania |
| 7 |
7,5 |
Brak obwodu |
| 8 |
– |
Nieużywany |
| 9 |
30 |
2AR-FE (2009-2011): Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 10 |
10 |
2GR-FE: brak obwodu |
| 11 |
10 |
Elektroniczny system sterowania przepustnicą |
| 12 |
15 |
Włącz światła sygnalizacyjne, miernik i mierniki |
| 13 |
20 |
Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, WSKAŹNIK №2, IGN, INJ |
| 14 |
20 |
System blokady kierownicy |
| 15 |
10 |
Licznik i mierniki, oświetlenie próżności, oświetlenie bagażnika, oświetlenie wyłącznika zapłonu, oświetlenie zewnętrzne drzwi, oświetlenie wewnętrzne, oświetlenie osobiste, zegar, system inteligentnego klucza |
| 16 |
10 |
Bezprzewodowy system zdalnego sterowania, system klasyfikacji pasażerów z przodu, główny sterownik ECU, system kontroli stabilności pojazdu; |
| 17 |
15 |
System audio, system nawigacji |
| 18 |
25 |
Główny korpus ECU |
| 19 |
– |
– |
| 20 |
25 |
System nagłośnieniowy |
| 21 |
30 |
Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą, główny sterownik ECU, bezpieczniki „EFI №2” i „EFI №3” |
| 22 |
– |
Nieużywany |
| 23 |
10 |
Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 24 |
15 |
Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 25 |
7,5 |
Klakson |
| 26 |
20 |
Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 27 |
10 |
Przyrządy i mierniki |
| 28 |
10 |
System antykradzieżowy, system inteligentnego klucza, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą |
| 29 |
10 |
Klakson |
| 30 |
15 |
Reflektor prawy (światło mijania) |
| 31 |
15 |
Reflektor lewy (światła mijania) |
| 32 |
15 |
Reflektor prawy (światło drogowe) |
| 33 |
15 |
Reflektor lewy (światło drogowe) |
| 34 |
50 |
System klimatyzacji |
| 35 |
50 |
Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania |
| 36 |
50 |
2GR-FE: Elektryczne wentylatory chłodzące |
| 37 |
30 |
Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania |
| 38 |
50 |
Odmgławiacz tylnej szyby, bezpiecznik „MIR HTR” |
| 39 |
30 |
Brak obwodu |
| 40 |
30 |
Brak obwodu |
| 41 |
40 |
2AR-FE: Elektryczne wentylatory chłodzące |
| 42 |
40 |
2AR-FE: Elektryczne wentylatory chłodzące |
| 43 |
30 |
Brak obwodu |
| 44 |
120 |
„RR FOG”, „FR DEF”, „AM2”, „ALT−S”, „MAYDAY/TEL”, „E−ACM”, „ETCS”, „HAZ”, „IG2”, „STR LOCK”, „ KOPUŁA”, „ECU-B nr 1”, „RADIO nr 1”, „GŁÓWNA EFI”, „WZMACNIACZ”, „DRZWI nr 1”, „EFI nr 3”, „EFI nr 2”, „S-HORN”, „A/F”, „MPX−B”, „EFI nr 1”, „HORN”, „H−LP(RL)”, „H−LP(LL)”, „H−LP(RH)”, „ H−LP(LH)”, „HTR”, „ABS №1”, „FAN MAIN”, „ABS №2”, „RR DEF”, „RR PWR seat ”, „H−LP CLN”, „CDS FAN ”, „RDI FAN”, „MSB”, „ALT” i „ST/AM2” bezpieczniki |
| 45 |
– |
Nieużywany |
| 46 |
– |
Nieużywany |
| 47 |
– |
Nieużywany |
| 48 |
30 |
Układ rozruchowy, WSKAŹNIK №2, IGN, INJ |
| Przekaźnik |
| R1 |
VSC №2 |
| R2 |
VSC №1 |
| R3 |
2AZ-FE: Elektryczny wentylator chłodzący (№1) |
| R4 |
2AZ-FE: Elektryczny wentylator chłodzący (№3) |
| R5 |
2AZ-FE: Elektryczny wentylator chłodzący (№2) |
| 2GR-FE: elektryczny wentylator chłodzący |
| R6 |
Rozrusznik |
| R7 |
Zapłon |
| R8 |
Przekaźnik MGC |
| R9 |
Przekaźnik ST CUT |
| R10 |
Odmgławiacz tylnej szyby |
