Toyota Avalon XX20 (2000-2004) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
5 lipca, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Toyota Avalon XX20

Dotyczy pojazdów produkowanych w latach:

2000, 2001, 2002, 2003, 2004.

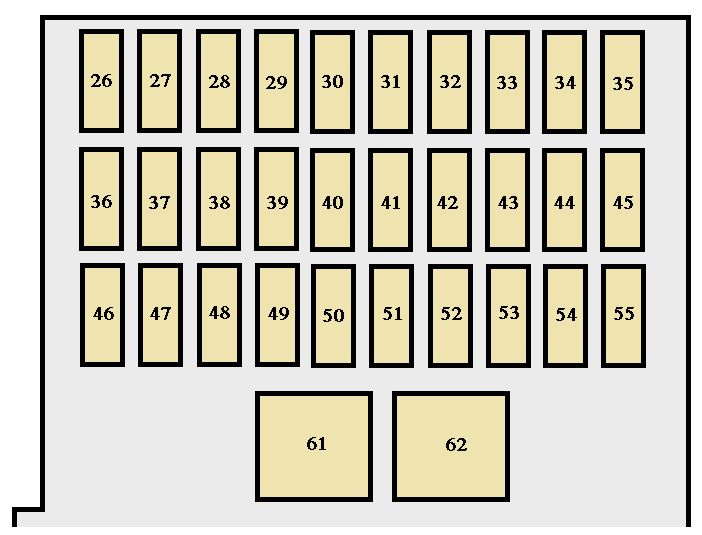

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po stronie kierowcy), za pokrywą.

Toyota Avalon XX20 (2000-2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
26	5	Elektryczne wentylatory chłodzące
27	7,5	System klimatyzacji, system antykradzieżowy, elektryczne fotele, liczniki, elektryczne szyby (dla kierowcy i pasażera z przodu), system komunikacji multipleksowej
28	10	Światła postojowe, światła tablicy rejestracyjnej, światła tylne, tylne boczne światła obrysowe, tylne światło ostrzegawcze awarii światła, system sterowania silnikiem
29	20	Ogrzewanie siedzenia
30	20	Elektryczna szyba (dla pasażera z przodu)
31	10	System kontroli poślizgu pojazdu, odmgławiacz tylnej szyby, tempomat, system blokady zmiany biegów, układ przeciwblokujący, automatyczne przeciwodblaskowe lusterko wsteczne, automatyczny system sterowania oświetleniem, elektryczne fotele, lampka ostrzegawcza awarii tylnego światła, lampki kontrolne automatycznej skrzyni biegów , gniazdko elektryczne, szyba elektryczna (dla kierowcy), lampka ostrzegawcza układu hamulcowego, elektryczny szyberdach
32	10	System klimatyzacji
33	15	Przednie światła przeciwmgielne
34	7,5	Włącz światła sygnalizacyjne
35	10	System klimatyzacji
36	15	System audio, wyświetlacz wielu informacji
37	5	Wskaźniki i liczniki, system audio, zapalniczka, system klimatyzacji, migacz awaryjny, elektronicznie sterowana automatyczna skrzynia biegów, elektryczne lusterka wsteczne, wyświetlacz wielofunkcyjny, oświetlenie schowka, oświetlenie tablicy przyrządów, sterowanie oświetleniem tablicy przyrządów, gniazdko elektryczne
38	25	Elektryczna szyba (dla kierowcy)
39	15	Gniazdo zasilania (ACC)
40	5	System audio, elektryczne lusterka wsteczne, wyświetlacz wielofunkcyjny, system blokady zmiany biegów, system komunikacji multipleksowej
41	10	System poduszek powietrznych SRS
42	10	Odmgławiacze zewnętrznych lusterek wstecznych, system sterowania silnikiem
43	15	Gniazdo zasilania (IG)
44	10	Światła zapasowe
45	7,5	Pokładowy system diagnostyczny
46	15	Światła stopu, wysoko zamontowane światło stopu, system przeciwblokujący, system blokady zmiany biegów, system tempomatu, system kontroli poślizgu pojazdu, system sterowania silnikiem
47	7,5	Oświetlenie wewnętrzne, przednie oświetlenie osobiste, oświetlenie sufitowe drzwi, oświetlenie wyłącznika zapłonu, oświetlenie toaletowe, mechanizm otwierania drzwi garażowych, oświetlenie ostrzegawcze otwartych drzwi, podświetlany system wejściowy, tylne oświetlenie osobiste, automatyczny system sterowania oświetleniem, oświetlenie bagażnika, bezprzewodowy system zdalnego sterowania, komunikacja multipleksowa system
48	5	Brak obwodu
49	20	Elektryczna szyba (dla tylnego lewego pasażera)
50	20	Elektrycznie sterowane szyby (dla tylnego prawego pasażera)
51	25	Wycieraczki i spryskiwacze przedniej szyby
52	10	Układ przeciwblokujący, tempomat, wyświetlacz wielofunkcyjny, system antykradzieżowy, system kontroli poślizgu pojazdu, liczniki, system komunikacji multipleksowej
53	15	Zapalniczka
54	25	System antykradzieżowy, otwieracz bagażnika, system komunikacji multipleksowej
55	30	Elektryczny szyberdach
61	40	Odmgławiacz tylnej szyby, filtr szumów
62	30	Fotele elektryczne

Zobacz także: Toyota Corolla E120/E130 (2003-2008) - skrzynka bezpieczników i przekaźników

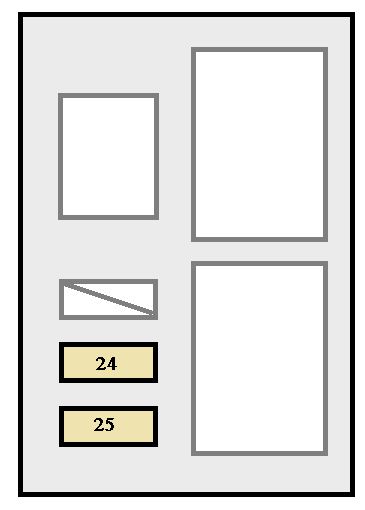

Skrzynka bezpieczników w komorze silnika

Znajduje się w komorze silnika (po lewej stronie).

Toyota Avalon XX20 (2000-2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10 15	Brak obwodu (z DRL) Reflektor prawy, kierunkowskaz świateł drogowych (bez DRL)
2	10 15	Brak obwodu (z DRL) Lewy reflektor, przednie światła przeciwmgielne (bez DRL)
3	15	Reflektor prawy (światła mijania) (z DRL)
4	15	Reflektor lewy (światła mijania) (z DRL)
5	5	System kontroli poślizgu pojazdu
6	7,5	System świateł do jazdy dziennej
7	30	Zapasowy bezpiecznik
8	15	Zapasowy bezpiecznik
9	25	Zapasowy bezpiecznik
10	10	Zapasowy bezpiecznik
11	5	System ładowania
12	30	Bezpieczniki „DOME”, „ECU-B” i „RADIO”
13	10	System antykradzieżowy
14	15	Włącz światła sygnalizacyjne
15	25	Czujnik powietrza/paliwa
16	15	System zamka drzwi zasilania
17	10	Klakson, system antykradzieżowy
18	10	Układ poduszek powietrznych SRS, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozrusznika, układ ładowania, czujnik powietrza/paliwa, pompa paliwa
19	7,5	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, przepływomierz powietrza, czujnik tlenu, układ kontroli emisji par, układ sterowania pozycjonerem przepustnicy, układ sterowania silnikiem
20	25	System zapobiegania blokady kół
21	25	System kontroli poślizgu pojazdu
22	15	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, pompa paliwa
23	15	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
56	40	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
57	50	System klimatyzacji
58	30	Elektryczne wentylatory chłodzące
59	30	Elektryczne wentylatory chłodzące
60	40	System startowy
63	60	Układ przeciwblokujący, bezpiecznik „ABS nr 4”
64	120	Bezpieczniki „HTR”, „A/C”, „ABS NO.2”, „ABS NO.3”, „RDI”, „CDS”, „AM1”, „ABS” i „ABS NO.4”
