Toyota Avalon XX10 (1995-1999) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
5 lipca, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Toyota Avalon XX10

Dotyczy pojazdów produkowanych w latach:

1995, 1996, 1997, 1998, 1999.

Skrzynki bezpieczników w komorze silnika

W zależności od konfiguracji w pobliżu akumulatora mogą znajdować się dwie lub trzy skrzynki bezpieczników. Skrzynka bezpieczników nr 3 jest dostępna w modelach ze światłami do jazdy dziennej oraz modelach dla Kalifornii i Kanady.

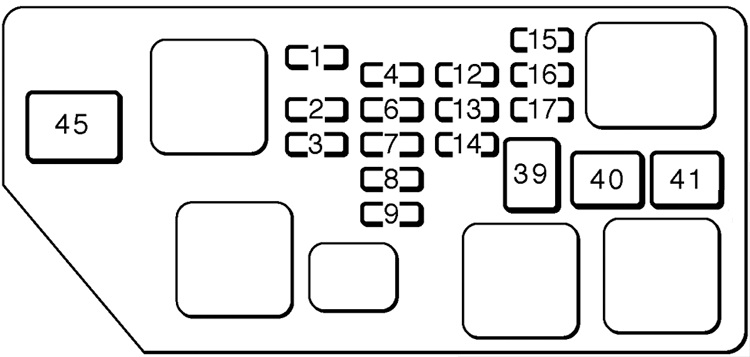

Skrzynka bezpieczników 1

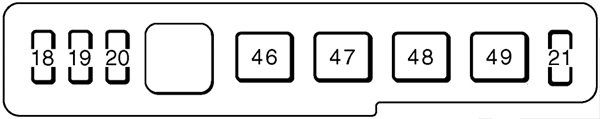

Skrzynka bezpieczników 2

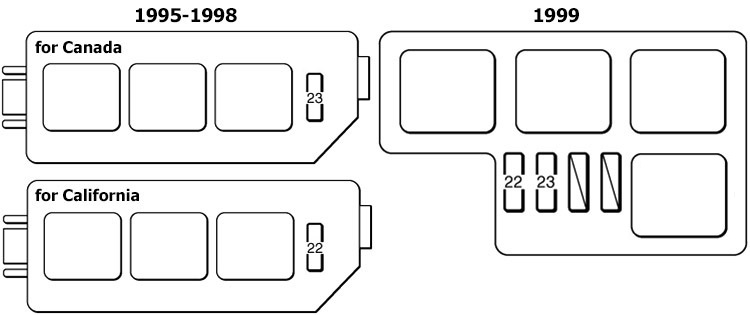

Skrzynka bezpieczników 3

Numer	Ampery [A]	Opis
1	7,5A	Zapasowy
2	15A	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ klimatyzacji, elektryczny układ biegu jałowego, elektronicznie sterowany układ automatycznej skrzyni biegów
3	10 A	Klakson
4	7,5A	Pokładowy system diagnostyczny
5	7,5A	Pokładowy system diagnostyczny
6	10 A	Włącz światła sygnalizacyjne, migacz awaryjny
7	7,5A	Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie lusterka kosmetycznego, lampka sufitowa w drzwiach, lampka wyłącznika zapłonu, oświetlenie bagażnika, sterowanie zamkiem elektrycznym, blokowanie za pomocą bezprzewodowego systemu zdalnego sterowania, system odstraszający przed kradzieżą, automatyczny system sterowania oświetleniem, system świateł do jazdy dziennej, wskaźniki przypomnienia o serwisie i brzęczyk ostrzegawczy, zegar
8	15A	Bez DRL: lewy reflektor. Z DRL: lewy reflektor (światło drogowe)
9	15A	Bez DRL: Reflektor prawy. Z DRL: Reflektor prawy (światło drogowe)
12	5A	System ładowania
13	30A	Wskaźniki i mierniki, system poduszek powietrznych SRS, napinacze pasów bezpieczeństwa, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozrusznika
14	5A	Tempomat, system klimatyzacji
15	15A	Zapasowy
16	30A	Zapasowy
17	15A	Brak obwodu
18	10 A	Reflektor lewy (światła mijania)
19	10 A	Reflektor prawy (światła mijania)
20	15A	Samochodowy system audio
21	15A	1995-1997: nieużywany. 1998-1999: Przednie światła przeciwmgielne
22	25A	Nagrzewnica powietrza/paliwa
23	5A	System świateł do jazdy dziennej
39	40A	Bezpieczniki „HEAD (LH)”, „HEAD HI (LH)”, „HEAD (RH)” i „HEAD HI (RH)”
40	30A	Elektryczne wentylatory chłodzące
41	30A	Elektryczne wentylatory chłodzące
45	120A	System ładowania
46	80A	Bezpieczniki „RR DEF”, „DOOR”, „POWER”, „OGON”, „PANEL”, „ NAGRZEWNICA fotela”, „SRS” i „STOP”
47	60A	System zapobiegania blokady kół
48	40A	Bezpieczniki „CIG/RADIO” i „GAUGE”
49	50A	Bezpiecznik „AC”

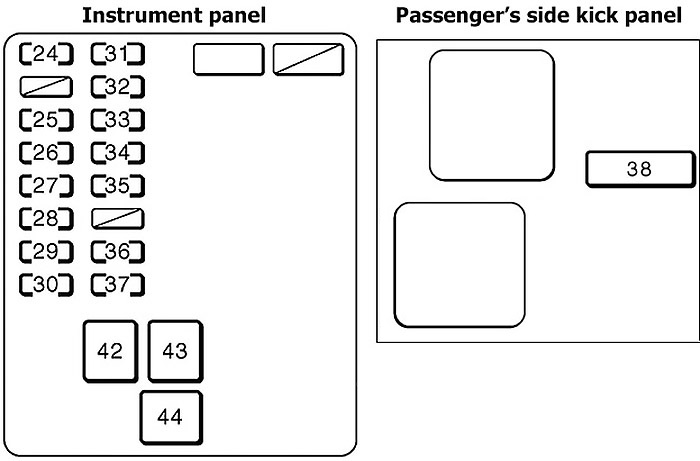

Skrzynki bezpieczników w przedziale pasażerskim

Znajdują się tutaj dwie bloki bezpieczników – pierwsza znajduje się za osłoną po stronie kierowcy na tablicy rozdzielczej, druga za osłoną w bocznej osłonie bocznej pasażera.

Numer	Ampery [A]	Opis
24	5A	System poduszek powietrznych SRS, napinacze pasów bezpieczeństwa
25	5A	Wskaźniki i mierniki, system poduszek powietrznych SRS, napinacze pasów bezpieczeństwa, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
26	20A	podgrzewanie fotela
27	7,5A	Włącz światła sygnalizacyjne, migacz awaryjny
28	10 A	System tempomatu, układ przeciwblokujący, system blokady zmiany biegów, system blokady drzwi elektrycznych, elektryczne wentylatory chłodzące
29	20A	Wycieraczki i spryskiwacze przedniej szyby, środek do czyszczenia reflektorów
30	7,5A	Wskaźnik i licznik, światła typu buck-up, oświetlenie wewnętrzne, system ładowania, elektronicznie sterowana automatyczna skrzynia biegów, system tempomatu, system zamka drzwi elektrycznych, wskaźniki przypomnienia o serwisie i brzęczyk ostrzegawczy, system automatycznego sterowania oświetleniem, system świateł do jazdy dziennej
31	15A	Światła postojowe, światła tablicy rejestracyjnej, światła tylne, światła obrysowe przednie boczne
32	15A	Światła stopu, tempomat, wysoko zamontowane światło stopu, układ przeciwblokujący, układ blokady zmiany biegów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
33	5A	Wskaźnik i licznik, samochodowy system audio, zapalniczka, oświetlenie schowka na rękawiczki, zegar, elektronicznie sterowana automatyczna skrzynia biegów, system klimatyzacji, wskaźniki przypomnienia serwisowego, kierunkowskazy, migacze awaryjne, czyszczenie reflektorów, podgrzewanie siedzeń
34	10 A	Grzejniki lustrzane
35	15A	Zapalniczka, oświetlenie wewnętrzne, zegar, system poduszek powietrznych SRS, napinacze pasów bezpieczeństwa, system blokady zmiany biegów, elektronicznie sterowana automatyczna skrzynia biegów, system klimatyzacji, system zapłonu, system antykradzieżowy, system sterowania lusterkami wstecznymi, system audio w samochodzie, przypomnienie o serwisie wskaźniki
36	10 A	Układ klimatyzacji, odmgławiacz tylnej szyby, układ rozrusznika
37	5A	System startowy
38	10 A	System klimatyzacji
42	30A	System zamka drzwi, elektryczne siedzenie
43	40A	Odmgławiacz tylnej szyby
44	30A	Okno elektryczne, elektryczny szyberdach
