Schematy skrzynek bezpieczników i przekaźników – Suzuki XL7

Dotyczy pojazdów wyprodukowanych w latach:

2006, 2007, 2008, 2009.

Skrzynka bezpieczników w przedziale pasażerskim

Lokalizacja skrzynki bezpieczników

Skrzynka bezpieczników znajduje się pod pokrywą konsoli środkowej po stronie pasażera.

Schemat skrzynki bezpieczników

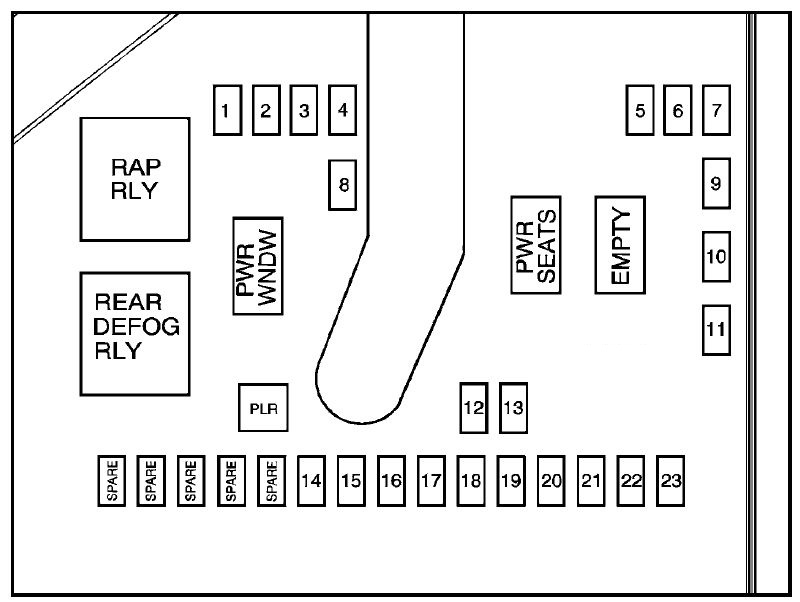

Suzuki XL7 (2006-2009) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Szyberdach
2	Rozrywka na tylnym siedzeniu
3	Tylna wycieraczka
4	Winda załadowcza
5	Poduszki powietrzne
6	Podgrzewane siedzenia
7	Kierowca po stronie kierunkowskazu
8	Zamki
9	Automatyczny moduł wykrywania pasażerów
10	Lusterka boczne
11	Kierunkowskaz po stronie pasażera
12	Wzmacniacz
13	Oświetlenie kierownicy
14	Inforozrywka
15	System Kontroli Klimatu; Zdalny siłownik funkcji
16	Odpowietrznik kanistra
17	Radio
18	Grupa
19	Stacyjka
20	Moduł kontroli nadwozia
21	Nieużywany
22	Środkowa lampa stopu wysoko zawieszona; Opornik
23	Światła wewnętrzne
ZAPASOWY	Zapasowe bezpieczniki
PLR	Ściągacz bezpieczników

Wyłączniki automatyczne
PWR WNDW	Zasilanie okna
PWR SEATS	Fotele elektryczne
EMPTY	Pusty

Przekaźniki
RAP RLY	Zachowany przekaźnik zasilania akcesoriów
REAR DEFOG RLY	Tylny przekaźnik odmgławiacza

Skrzynka bezpieczników w komorze silnika

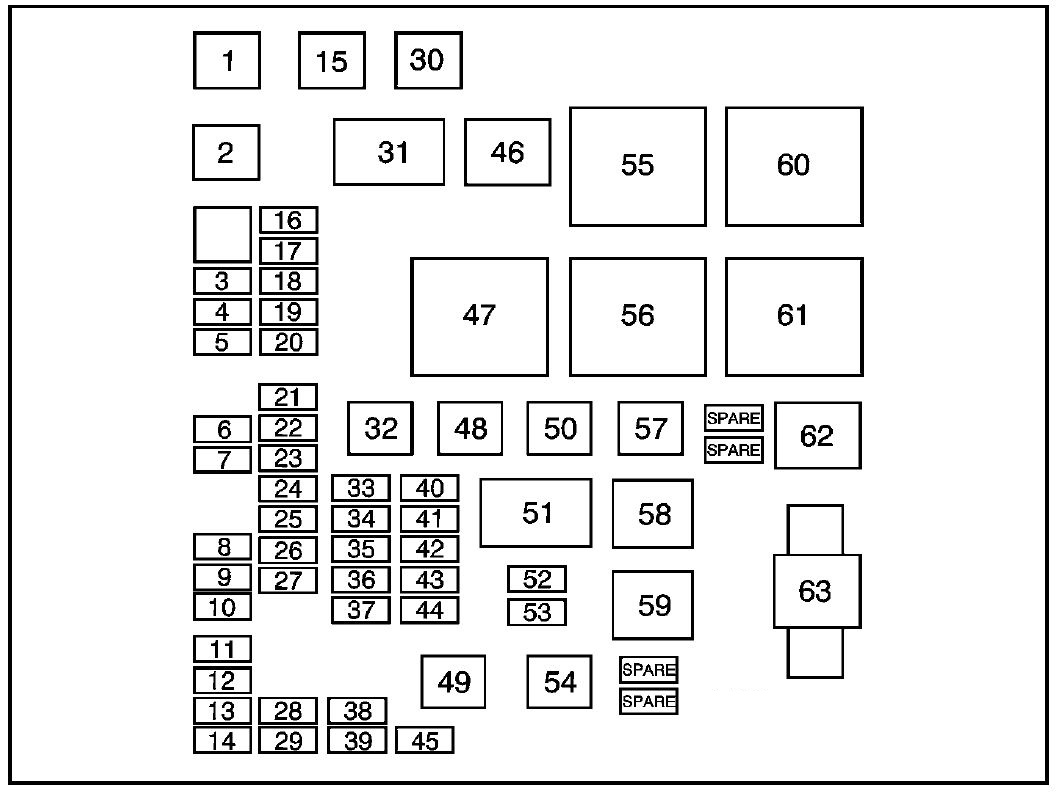

Suzuki XL7 (2006-2009) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Wentylator chłodzący 2
2	Wentylator chłodzący 1
3	Zasilanie pomocnicze
4	Tylna kontrola klimatu
5	Zapasowy
6	Zapasowy
7	System zapobiegania blokady kół
8	Sprzęgło klimatyzacji
9	Światła mijania po stronie kierowcy
10	Lampa do jazdy dziennej 2
11	Światła drogowe po stronie pasażera
12	Lampa postojowa po stronie pasażera
13	Klakson
14	Lampa postojowa po stronie kierowcy
15	Rozrusznik
16	Elektroniczna kontrola przepustnicy; Moduł sterujący silnika
17	Urządzenie emitujące 1
18	Nawet cewki, wtryskiwacze
19	Dziwne cewki, wtryskiwacze
20	Urządzenie emitujące 2
21	Zapasowy
22	Moduł sterujący układu napędowego, zapłon
23	Skrzynia biegów
24	Czujnik przepływu masy powietrza
25	Wyświetlacz poduszki powietrznej
26	Zapasowy
27	Światło stopu
28	Światła mijania po stronie pasażera
29	Światła drogowe po stronie kierowcy
30	Główny akumulator 3
32	Zapasowy
33	Moduł sterujący silnika, akumulator
34	Moduł sterowania skrzynią biegów, akumulator
35	Lampa parkowania przyczepy
36	Przednia wycieraczka
37	światło stopu po stronie kierowcy; Sygnał włączania
38	Zapasowy
39	Pompa paliwowa
40	Tylne gniazdo zasilania akcesoriów
41	Napęd na wszystkie koła
42	Regulowana kontrola napięcia
43	światło stopu bocznego przyczepy pasażera; Włącz sygnał
44	Zapasowy
45	Podkładka przednia, tylna
48	Tylny odmgławiacz
49	Silnik układu przeciwblokującego
50	Główny akumulator 2
52	Lampy do jazdy dziennej
53	Światła przeciwmgielne
54	Dmuchawa systemu klimatyzacji
57	Główny akumulator 1
63	Elektryczne wspomaganie kierownicy

Przekaźniki
31	Zapłon główny
46	Sprzęgło sprężarki klimatyzacji
47	Układ napędowy
51	Zapasowy
55	Korba
56	Wentylator 1
58	światło stopu bocznego przyczepy pasażera; Włącz sygnał
59	światło stopu po stronie kierowcy; Włącz sygnał
60	Wentylator 3
61	Wentylator 2
62	Pompa paliwowa
