Schematy skrzynek bezpieczników i przekaźników – Suzuki Wagon R
Dotyczy pojazdów wyprodukowanych w latach:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

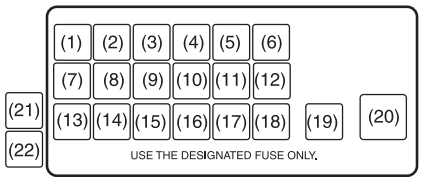

Skrzynka bezpieczników tablicy rozdzielczej
Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Zdejmij pokrywę skrzynki bezpieczników, wciskając na obu końcach i zdejmując pokrywę.
| Numer |
Ampery [A] |
Opis |
| 1 |
10 |
Światła stop |
| 2 |
30 |
Silnik dmuchawy |
| 3 |
10 |
STSIG |
| 4 |
15 |
Akcesorium |
| 5 |
10 |
Tylne światło przeciwmgielne |
| 6 |
10 |
Światło tylne |
| 7 |
7,5 |
CNG |
| 8 |
10 |
Zapasowe światło |
| 9 |
10 |
ABS |
| 10 |
10 |
Licznik |
| 11 |
15 |
Cewka zapłonowa |
| 12 |
20 |
Spryskiwacz do szyb |
| 13 |
10 |
IG2 SIG |
| 14 |
10 |
IG1 SIG |
| 15 |
10 |
Poduszka powietrzna |
| 16 |
– |
Nieużywany |
| 17 |
20 |
Zamek od drzwi |
| 18 |
15 |
Klakson i światła awaryjne |
| 19 |
15 |
Tylny odmgławiacz |
| 20 |
10 |
Światło kopułkowe |
| 21 |
30 |
Zasilanie okna |

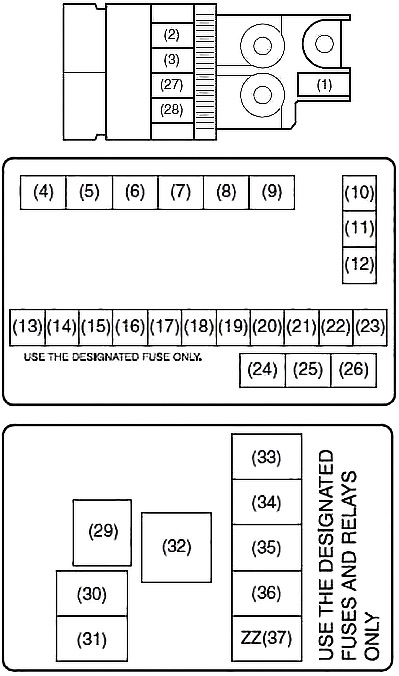

Schemat skrzynki bezpieczników w komorze silnika
Bezpiecznik główny, bezpieczniki pierwotne i niektóre bezpieczniki pojedyncze znajdują się w komorze silnika. Jeśli główny bezpiecznik się przepali, żaden element elektryczny nie będzie działał. W przypadku przepalenia głównego bezpiecznika nie będzie działać żaden element elektryczny w odpowiedniej grupie obciążenia.
Aby wyjąć bezpiecznik, użyj ściągacza bezpieczników znajdującego się z tyłu pokrywy skrzynki bezpieczników. Natężenie prądu każdego bezpiecznika jest pokazane z tyłu pokrywy skrzynki bezpieczników.
| Numer |
Ampery [A] |
Opis |
| 1 |
80 |
Całe obciążenie elektryczne |
| 2 |
50 |
Kopuła, światło tylne, tylny odmgławiacz, zamek drzwi |
| 3 |
50 |
Okno elektryczne, grzejnik, wycieraczka, zapłon |
| 10 |
30 |
Bezpiecznik modułu sterującego ABS 2 |
| 11 |
40 |
Wspomaganie kierownicy |
| 12 |
40 |
Bezpiecznik modułu sterującego ABS 1 |
| 13 |
30 |
Stacyjka |
| 14 |
10 |
Sprężarka klimatyzacji |
| 15 |
7,5 |
CNG VLV (*1) |
| 15 |
Światła drogowe (lewe) (*2) |
| 16 |
15 |
Przednie światło przeciwmgielne |
| 17 |
30 |
Wentylator chłodnicy |
| 18 |
– |
Nieużywany |
| 19 |
15 |
Reflektor (lewy) (*1) |
| 15 |
Światła drogowe (prawe) (*2) |
| 20 |
15 |
Reflektor (prawy) (*1) |
| 20 |
15 |
Światła drogowe (lewe) (*2) |
| – |
Nieużywany |
| 21 |
15 |
Światła mijania (prawe) (*2) |
| 22 |
30 |
Start silnika |
| 23 |
15 |
Wtrysk paliwa |
| 27 |
80 |
Reflektor, sprężarka powietrza, przednie światło przeciwmgielne, wentylator chłodnicy |
| 28 |
80 |
Wspomaganie kierownicy, ABS |
| 29 |
30 |
Pompa T/M |
| 30 |
10 |
T/M |
| 31 |
10 |
T/M2 |
| 32 |
– |
Nieużywany |
| 33 |
– |
Nieużywany |
| 34 |
– |
Nieużywany |
| 35 |
– |
Nieużywany |
| 36 |
– |
Nieużywany |
| 37 |
– |
Nieużywany |
| Przekaźnik |
| 4 |
Przekaźnik przednich świateł przeciwmgielnych |
| 5 |
Przekaźnik silnika rozruchowego |
| 6 |
Przekaźnik CNG VLV (*1) |
| Nieużywane (*2) |
| 7 |
Nieużywane (*1) |
| Światła mijania (lewe) Przekaźnik (*2) |
| 8 |
Przekaźnik sprężarki klimatyzacji |
| 9 |
Nieużywane (*1) |
| Światła mijania (prawe) Przekaźnik (*2) |
| 24 |
Przekaźnik wentylatora chłodnicy |
| 25 |
Przekaźnik pompy paliwa |
| 26 |
Główny przekaźnik |
* 1) WAGON R: Typ-1
* 2) WAGON R: Typ-2 |
