Schematy skrzynek bezpieczników i przekaźników – Suzuki SX4 S-cross
Dotyczy pojazdów wyprodukowanych w latach:
2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Skrzynka bezpieczników tablicy rozdzielczej
Skrzynka bezpieczników znajduje się pod lewą stroną deski rozdzielczej.
LHD: Aby zbliżyć się do bezpieczników, odkręć śruby i zdejmij pokrywę (1).

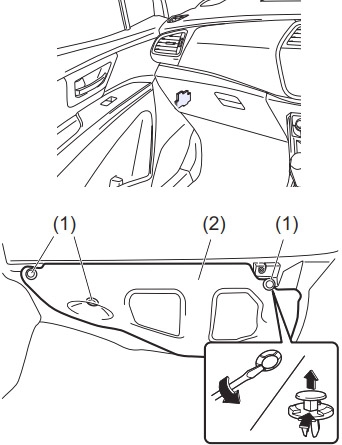

RHD: Aby zbliżyć się do bezpieczników, zdejmij zaciski (1), podważając je płaskim śrubokrętem, jak pokazano na ilustracji, a następnie zdejmij pokrywę (2).
| Numer |
Ampery [A] |
Opis |
| 1 |
– |
Nieużywany |
| 2 |
20 |
Wyłącznik czasowy okna |
| 3 |
15 |
Blokada kierownicy |
| 4 |
20 |
Tylny odmgławiacz |
| 5 |
20 |
Szyberdach |
| 6 |
10 |
DRL |
| 7 |
10 |
Podgrzewane lusterko |
| 8 |
7,5 |
Sygnał startowy |
| 9 |
15 |
Gniazdo akcesoriów 2 |
| 10 |
30 |
Zasilanie okna |
| 11 |
10 |
Światła awaryjne |
| 12 |
7,5 |
BCM |
| 13 |
15 |
Cewka zapłonowa |
| 14 |
10 |
Moduł sterujący ABS |
| 15 |
15 |
Gniazdo akcesoriów |
| 16 |
10 |
Kontroler A-STOP |
| 17 |
15 |
Klakson |
| 18 |
10 |
Światła stop |
| 19 |
10 |
Poduszka powietrzna |
| 20 |
10 |
Zapasowe światło |
| 21 |
15 |
Spryskiwacz do szyb |
| 22 |
30 |
Przednia wycieraczka |
| 23 |
10 |
Światło kopuły |
| 24 |
15 |
4WD |
| 25 |
7,5 |
Lampa przeciwmgielna RR |
| 26 |
– |
Nieużywany |
| 27 |
7,5 |
Sygnał zapłonu-1 |
| 28 |
15 |
Radio 2 |
| 29 |
10 |
Gniazdo akcesoriów 3 |
| 30 |
15 |
Radio |
| 31 |
10 |
Lampa tylna |
| 32 |
20 |
D/L |
| 33 |
7,5 |
Tempomat |
| 34 |
10 |
Licznik |
| 35 |
7,5 |
Sygnał zapłonu-2 |
| 36 |
20 |
Ogrzewanie siedzenia |
Schemat skrzynki bezpieczników w komorze silnika
Bezpiecznik główny, bezpieczniki pierwotne i niektóre bezpieczniki pojedyncze znajdują się w komorze silnika. Jeśli główny bezpiecznik się przepali, żaden element elektryczny nie będzie działał. W przypadku przepalenia głównego bezpiecznika nie będzie działać żaden element elektryczny w odpowiedniej grupie obciążenia.
Aby wyjąć bezpiecznik, użyj ściągacza bezpieczników znajdującego się w skrzynce bezpieczników. Natężenie prądu każdego bezpiecznika jest pokazane z tyłu pokrywy skrzynki bezpieczników.
| Numer |
Ampery [A] |
Opis |
| 1 |
60 |
FL7 |
| 2 |
80 |
FL6 |
| 3 |
100 |
FL5 |
| 4 |
80 |
FL4 |
| 5 |
100 |
FL3 |
| 6 |
100 |
FL2 |
| 7 |
120 |
FL1 |
| 8 |
7,5 |
Sygnał zapłonu-1 2 (D16AA) |
| 9 |
30 |
Wentylator chłodnicy 2 |
| 10 |
20 |
Przednie światło przeciwmgielne |
| 11 |
7,5 |
Reflektor 2 |
| 12 |
25 |
Moduł sterujący ABS |
| 13 |
25 |
Reflektor |
| 14 |
30 |
Zapasowy |
| 15 |
40 |
Stacyjka |
| 16 |
40 |
Silnik ABS |
| 17 |
30 |
Start silnika |
| 18 |
30 |
Wentylator chłodnicy |
| 19 |
30 |
FI główne |
| 20 |
20 |
Pompa paliwowa |
| 21 |
10 |
Kompresor powietrza |
| 22 |
7,5 |
ECM (D13A) |
| 23 |
30 |
Dmuchawy wentylatora |
| 24 |
10 |
FI 2 (D13A) |
| 25 |
20 |
INJ DRV (D13A) |
| 26 |
7,5 |
Sygnał startowy |
| 27 |
15 |
Reflektor (lewy) |
| 28 |
15 |
Światła drogowe (lewy) |
| 29 |
7,5 |
FI 2 (D16AA) |
| 30 |
20 |
INJ DRV (D16AA) |
| 31 |
15 |
FI 3 (D16AA) |
| 32 |
15 |
Reflektor (prawy) |
| 33 |
15 |
Światła drogowe (prawy) |
| 34 |
50 |
Przełącznik zapłonu 2 |
| 35 |
50 |
Akumulator |
