Schematy skrzynek bezpieczników i przekaźników – Suzuki Aero (Liana)
Dotyczy pojazdów wyprodukowanych w latach:
2001, 2002, 2003, 2004, 2005, 2006, 2007 i 2008.

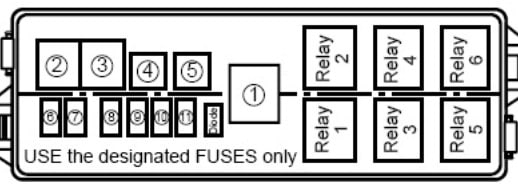

Komora silnika
Znajduje się obok akumulatora, pod osłoną ochronną, na której będzie nanoszony aktualny schemat.
Opis
- Akumulator 80A, alternator, wszystkie obwody
- 60A wyłącznik zapłonu
- Skrzynka bezpieczników 60A, skrzynka bezpieczników komory silnika
- 60A ABS. Napęd i jednostka sterująca
- Przekaźnik wentylatora 30A
- 15A Zestaw wskaźników, Reflektor – prawy reflektor (R)
- 15A Reflektor – lewy reflektor (L)
- 30A Przekaźnik sterujący wentylatora chłodnicy nr 1 Przekaźnik sterujący wentylatora chłodnicy nr 2
- Przekaźnik sprężarki 20A, przekaźnik wentylatora klimatyzacji
- 15A Przekaźnik główny
- 15A włącznik światła hamowania
Osobno na zacisku akumulatora może znajdować się główny bezpiecznik rozdzielczy.

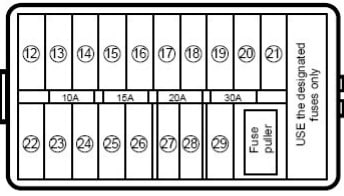

Przedział pasażerski

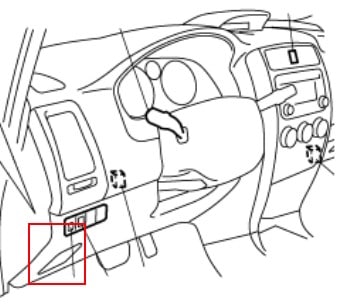

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.
Opis
| 12 |
Przekaźnik sprężarki 10A, przekaźnik wentylatora klimatyzacji, przełącznik podgrzewanego lusterka, przekaźnik silnika wentylatora, przekaźnik silnika wentylatora (Hi) |
| 13 |
15A Podgrzewane siedzenie |
| 14 |
20A Przełącznik ogrzewania tylnej szyby (kombi) lub przekaźnik ogrzewania tylnej szyby |
| 15 |
15 A ECM, złącze danych, zestaw wskaźników, reflektory, oświetlenie wewnętrzne, oświetlenie bagażnika, stereo, TCM |
| 16 |
Tylna lampa przeciwmgielna 10A, przełącznik tylnej lampy przeciwmgielnej, sterownik tylnej lampy przeciwmgielnej |
| 17 |
Alarm 10A |
| 18 |
15A rezerwa |
| 19 |
10А Przekaźnik H / T (reflektor / tył) lub Wymiary (tył), oświetlenie urządzeń i tablic rejestracyjnych |
| 20 |
20A Centralny zamek |
| 21 |
Zapasowy |
| 22 |
15A Elektroniczna jednostka sterująca SRS |
| 23 |
Alternator 15A, cewki zapłonowe |
| 24 |
Kontroler zamka drzwi 10A, włącznik światła awaryjnego, włącznik światła cofania, czujnik zmiany biegów, tryb klamki, przełącznik kontroli trybu |
| 25 |
15A Wycieraczki, silnik wycieraczek szyby przedniej, nastawnik pozycji reflektorów (L), nastawnik pozycji reflektorów (R), przełącznik pozycji reflektorów, kombinacja przełączników, przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej |
| 26 |
Elektroniczna jednostka sterująca ABS 10A, |
| 27 |
10A Zestaw wskaźników |
| 28 |
15A Bezpiecznik zapalniczki, Zasilanie przełącznika lustra, Magnetofon radiowy, Wzmacniacz antenowy |
| 29 |
15A Złącze zasilania akcesoriów |
