Schemat skrzynek bezpieczników i przekaźników – Subaru Tribeca
Dotyczy pojazdów wyprodukowanych w latach:
2010, 2011, 2012, 2013, 2014.
Przedział pasażerski

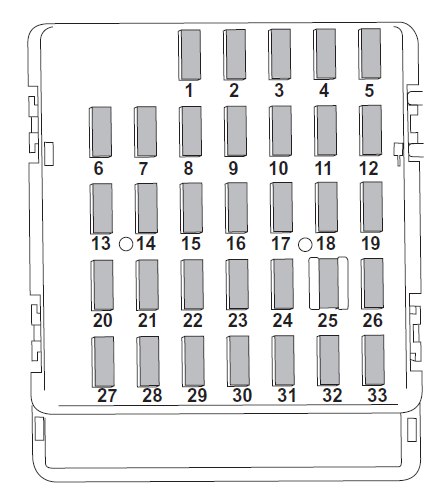

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej za osłoną po stronie kierowcy.
| Numer |
Ampery [A] |
Opis |
| 1 |
20A |
Łącznik zaczepu przyczepy |
| 2 |
Pusty |
|
| 3 |
15A |
Blokowanie drzwi |
| 4 |
7,5A |
Przekaźnik przeciwoblodzeniowy wycieraczek przednich, dach księżycowy |
| 5 |
7,5A |
Licznik kombinowany |
| 6 |
7,5A |
Zdalnie sterowane lusterka wsteczne, przekaźnik ogrzewania siedzenia |
| 7 |
15A |
Licznik kombinowany, jednostka zintegrowana |
| 8 |
15A |
Światło stopu |
| 9 |
20A |
Ogrzewanie lusterek, odmrażacz przedniej wycieraczki |
| 10 |
7,5A |
Zasilanie (bateria) |
| 11 |
7,5A |
Jednostka kierunkowskazów |
| 12 |
15A |
Jednostka automatycznej skrzyni biegów, system poduszek powietrznych SRS (podrzędny), jednostka sterująca silnika, jednostka zintegrowana |
| 13 |
20A |
Gniazdo w bagażniku |
| 14 |
15A |
Światło pozycyjne, światło tylne, tylne światło zespolone |
| 15 |
Pusty |
|
| 16 |
10 A |
Oświetlenie |
| 17 |
15A |
Podgrzewacze siedzeń |
| 18 |
10 A |
Zapasowe światło |
| 19 |
7,5A |
Przekaźnik prawego reflektora |
| 20 |
Pusty |
|
| 21 |
7,5A |
Przekaźnik rozrusznika |
| 22 |
15A |
Klimatyzator, cewka przekaźnika odmgławiacza tylnej szyby |
| 23 |
15A |
Wycieraczka tylna, Spryskiwacz tylnej szyby |
| 24 |
15A |
Jednostka audio |
| 25 |
15A |
System poduszek powietrznych SRS (główny) |
| 26 |
7,5A |
Przekaźnik okna elektrycznego |
| 27 |
15A |
Wentylator dmuchawy z tyłu |
| 28 |
15A |
Wentylator dmuchawy z tyłu |
| 29 |
15A |
Światła przeciwmgielne |
| 30 |
30A |
Przednia wycieraczka |
| 31 |
7,5A |
Automatyczna jednostka klimatyzacyjna, jednostka zintegrowana |
| 32 |
7,5A |
Przekaźnik lewego reflektora |
| 33 |
7,5A |
Jednostka sterująca dynamiką pojazdu |

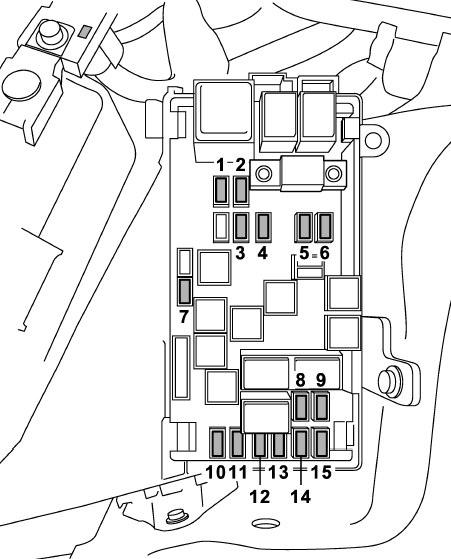

Komora silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
30A |
Jednostka sterująca dynamiką pojazdu |
| 2 |
25A |
Wentylator główny (wentylator chłodzący) |
| 3 |
25A |
Wentylator główny (wentylator chłodzący) |
| 4 |
20A |
Gniazdo konsoli |
| 5 |
15A |
Reflektor (prawa strona) |
| 6 |
15A |
Reflektor (lewa strona) |
| 7 |
20A |
Zapasowy |
| 8 |
15A |
Klakson |
| 9 |
25A |
Odmgławiacz tylnej szyby |
| 10 |
15A |
Pompa paliwowa |
| 11 |
15A |
Jednostka sterująca automatycznej skrzyni biegów |
| 12 |
7,5A |
Jednostka sterująca silnika |
| 13 |
15A |
Światła ostrzegawcze skrętu i awaryjne |
| 14 |
20A |
Przełącznik parkowania |
| 15 |
7,5A |
Alternator |
