Schemat skrzynek bezpieczników i przekaźników – Subaru Outback
Dotyczy pojazdów wyprodukowanych w latach:
2006, 2007.
Przedział pasażerski
Skrzynka bezpieczników znajduje się za osłoną po lewej stronie kierownicy.
| Numer |
Ampery [A] |
Opis |
| 1 |
20 |
Wentylator bagażnika, Złącze zaczepu przyczepy |
| 2 |
Pusty |
|
| 3 |
15 |
Blokowanie drzwi |
| 4 |
15 |
Przekaźnik przeciwoblodzeniowy wycieraczek przednich, dach księżycowy |
| 5 |
15 |
Miernik kombinowany |
| 6 |
7,5 |
Zdalnie sterowane lusterka wsteczne, przekaźnik ogrzewania siedzenia, oświetlenie lusterka kosmetycznego |
| 7 |
15 |
Licznik kombinowany, jednostka zintegrowana |
| 8 |
20 |
Światło stopu |
| 9 |
20 |
Ogrzewanie lusterek, odmrażacz przedniej wycieraczki |
| 10 |
7,5 |
Zasilanie (akumulator) |
| 11 |
7,5 |
Kierunkowskaz, zegar |
| 12 |
15 |
Jednostka automatycznej skrzyni biegów, system poduszek powietrznych SRS (Sub), jednostka sterująca silnika, jednostka zintegrowana |
| 13 |
20 |
Gniazdo ładunkowe |
| 14 |
15 |
Światło pozycyjne, światło tylne, tylne światło zespolone |
| 15 |
Pusty |
|
| 16 |
15 |
Oświetlenie |
| 17 |
15 |
Podgrzewacze siedzeń |
| 18 |
10 |
Zapasowe światło |
| 19 |
7,5 |
Przekaźnik prawego reflektora |
| 20 |
10 |
Gniazdo zapalniczki |
| 21 |
7,5 |
Przekaźnik rozrusznika |
| 22 |
15 |
Klimatyzator, cewka przekaźnika odmgławiacza tylnej szyby |
| 23 |
15 |
Wycieraczka tylna, Spryskiwacz tylnej szyby |
| 24 |
15 |
Jednostka audio, zegar |
| 25 |
15 |
System poduszek powietrznych SRS (główny) |
| 26 |
15 |
Przekaźnik okna elektrycznego |
| 27 |
15 |
Dmuchawy wentylatora |
| 28 |
15 |
Dmuchawy wentylatora |
| 29 |
15 |
Światła przeciwmgielne |
| 30 |
30 |
Wycieraczka przednia, spryskiwacz przedniej wycieraczki |
| 31 |
7,5 |
Automatyczna jednostka klimatyzacyjna, jednostka zintegrowana |
| 32 |
7,5 |
Przekaźnik lewego reflektora |
| 33 |
7,5 |
ABS/sterownik dynamiki pojazdu |

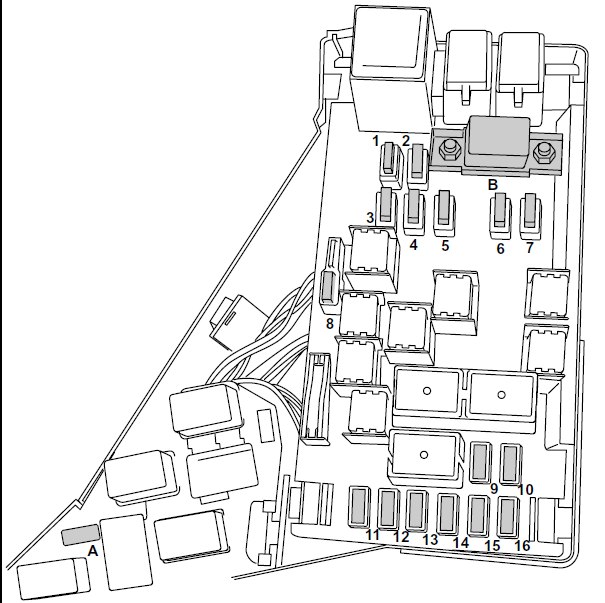

Komora silnika
| Numer |
Ampery [A] |
Opis |
| A |
|
Gniazdo FWD (pojazdy AT – z wyjątkiem modeli Turbo i modeli 3,0-litrowych) |
| B |
|
Główny bezpiecznik |
| 1 |
30A |
Jednostka ABS, jednostka sterująca dynamiką pojazdu |
| 2 |
25A |
Wentylator główny (modele 3,0-litrowe) |
| 3 |
25A |
Wentylator dodatkowy (z wyjątkiem modeli 3,0-litrowych) |
| 4 |
25A |
Główny wentylator |
| 5 |
20A |
Audio |
| 6 |
15A |
Reflektor (prawa strona) |
| 7 |
15A |
Reflektor (lewa strona) |
| 8 |
20A |
Zapasowe światło |
| 9 |
15A |
Klakson |
| 10 |
25A |
Odmgławiacz tylnej szyby |
| 11 |
15A |
Pompa paliwowa |
| 12 |
15A |
Jednostka sterująca automatycznej skrzyni biegów |
| 13 |
7,5A |
Jednostka sterująca silnika |
| 14 |
15A |
Światła ostrzegawcze skrętu i awaryjne |
| 15 |
20A |
Przełącznik parkowania |
| 16 |
7,5A |
Alternator |
