Schemat skrzynek bezpieczników i przekaźników – Subaru Legacy
Dotyczy pojazdów nowych w latach:
2010, 2011, 2012.

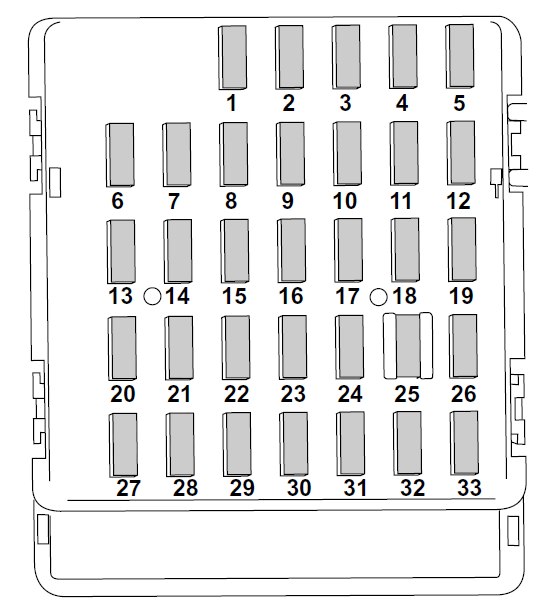

Przedział pasażerski
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie kierownicy.
| Numer |
Ampery [A] |
Opis |
| 1 |
15A |
Złącze zaczepu przyczepy |
| 2 |
20A |
Tylne okno elektryczne (lewa strona) |
| 3 |
20A |
Elektrycznie sterowane szyby (po stronie kierowcy) |
| 4 |
7,5A |
System nawigacji, odmrażacz przedniej wycieraczki, szyberdach |
| 5 |
7,5A |
Licznik kombinowany |
| 6 |
7,5A |
Zdalnie sterowane lusterka wsteczne |
| 7 |
7,5A |
Zintegrowana jednostka |
| 8 |
15A |
Światła stop |
| 9 |
15A |
Przekaźnik ogrzewania siedzenia |
| 10 |
7,5A |
Zasilanie (akumulator) |
| 11 |
7,5A |
Włącz sygnał jednostki |
| 12 |
15A |
Zintegrowana jednostka, automatyczna skrzynia biegów |
| 13 |
20A |
Gniazdo elektryczne |
| 14 |
Pusty |
|
| 15 |
20A |
Tylne okno elektryczne (prawa strona) |
| 16 |
Pusty |
|
| 17 |
15A |
Odmrażacz przedniej wycieraczki |
| 18 |
7,5A |
Zapasowe światło |
| 19 |
7,5A |
Elektroniczny hamulec postojowy, jednostka systemowa Hill Holder |
| 20 |
10 A |
Gniazdo zasilania akcesoriów |
| 21 |
7,5A |
Przekaźnik rozrusznika |
| 22 |
15A |
Klimatyzator |
| 23 |
Pusty |
|
| 24 |
15A |
Audio, system nawigacji |
| 25 |
15A |
System poduszek powietrznych SRS |
| 26 |
7,5A |
Główny wentylator |
| 27 |
30A |
Przekaźnik szyby elektrycznej |
| 28 |
Pusty |
|
| 29 |
20A |
Okno elektryczne (po stronie pasażera) |
| 30 |
Pusty |
|
| 31 |
7,5A |
Klimatyzator automatyczny |
| 32 |
Pusty |
|
| 33 |
7,5A |
ABS / jednostka sterująca dynamiką pojazdu, wspomaganie kierownicy |

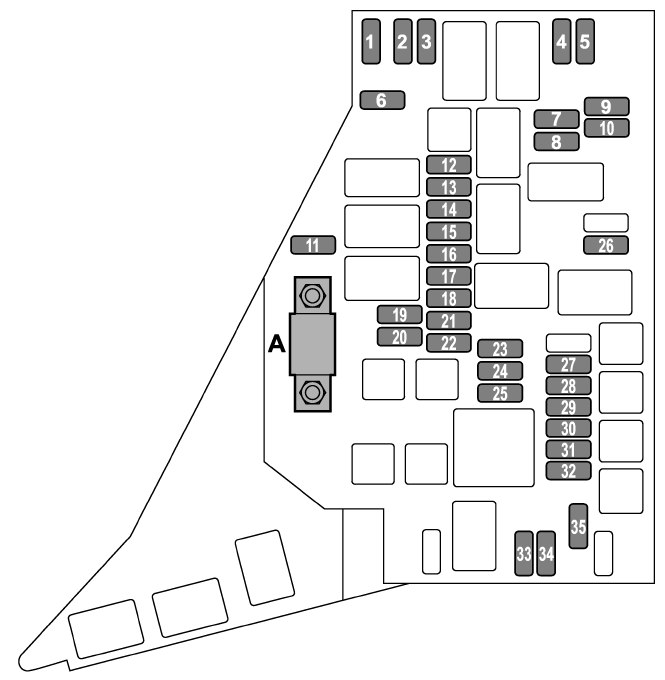

Komora silnika
| Numer |
Ampery [A] |
Opis |
| A |
|
Główny bezpiecznik |
| 1 |
7,5A |
Jednostka sterująca CVT |
| 2 |
7,5A |
Klakson lewy |
| 3 |
7,5A |
Klakson środkowy |
| 4 |
15A |
Światło mijania (prawa strona) |
| 5 |
15A |
Światło mijania (lewa strona) |
| 6 |
20A |
Pompa paliwowa |
| 7 |
10 A |
Światła drogowe (lewa strona) |
| 8 |
10 A |
Światła drogowe (prawa strona) |
| 9 |
20A |
Jednostka sterująca bezstopniową skrzynią biegów |
| 10 |
7,5A |
Alternator |
| 11 |
20A |
Szyberdach |
| 12 |
7,5A |
Jednostka sterująca silnika |
| 13 |
15A |
Jednostka sterująca silnika |
| 14 |
15A |
Cewka zapłonowa |
| 15 |
15A |
Jednostka sterująca silnika |
| 16 |
15A |
Jednostka sterująca silnika |
| 17 |
15A |
Automatyczna jednostka sterująca skrzynią biegów |
| 18 |
10 A |
Oświetlenie |
| 19 |
10 A |
Tylne światło zespolone |
| 20 |
15A |
Światła ostrzegawcze skrętu i awaryjne (jednostka sterująca nadwozia) |
| 21 |
20A |
Zamek drzwi (jednostka sterująca nadwozia) |
| 22 |
15A |
Tylna wycieraczka, tylna spryskiwacz |
| 23 |
10 A |
Podkładka przednia |
| 24 |
30A |
Przednia wycieraczka |
| 25 |
25A |
Odmgławiacz tylnej szyby, podgrzewacz lusterek, odmrażacz przedniej wycieraczki |
| 26 |
15A |
Dmuchawy wentylatora |
| 27 |
15A |
Dmuchawy wentylatora |
| 28 |
25A |
Jednostka audio |
| 29 |
25A |
Wentylator pomocniczy |
| 30 |
25A |
Główny wentylator |
| 31 |
30A |
ABS / jednostka sterująca dynamiką pojazdu |
| 32 |
10 A |
Światło przeciwmgielne (prawa strona) |
| 33 |
10 A |
Światło przeciwmgielne (lewa strona) |
| 34 |
10 A |
Rezerwa (jednostka sterująca nadwozia) |
