Subaru Legacy (1999-2000) – skrzynka bezpieczników i przekaźników

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Subaru Legacy

Dotyczy pojazdów nowych w latach:

1999, 2000.

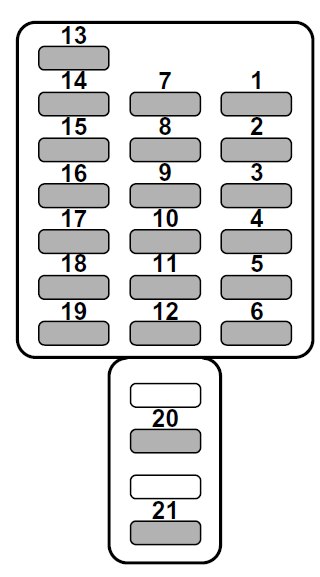

Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie kierownicy.

Subaru Legacy (1999-2000) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15A	Wentylator nagrzewnicy
2	15A	Wentylator nagrzewnicy
3	15A	Elektryczna blokada drzwi, dostęp bezkluczykowy
4	20A	Zapalniczka, Zdalnie sterowane lusterka wsteczne
5	10 A	Światło tylne, światło postojowe
6	15A	Poduszka powietrzna SRS
7	15A	Przednie światło przeciwmgielne
8	30A	Elektrozawór ABS
9	15A	Radio, zegar
10	15A	Przyczepa
11	15A	Układ zapłonowy silnika, poduszka powietrzna SRS
12	10 A	Regulacja jasności oświetlenia
13	15A	Pompa paliwowa
14	10 A	Wycieraczka i spryskiwacz tylnej szyby
15	30A	Wycieraczka i spryskiwacz przedniej szyby
16	20A	Światło hamowania
17	15A	Klimatyzator
18	15A	Światło cofania, tempomat, sterowanie ABS
19	20A	Ogrzewanie lusterek, odmrażacz wycieraczek
20	20A	Gniazdo zasilania akcesoriów, podgrzewanie fotela

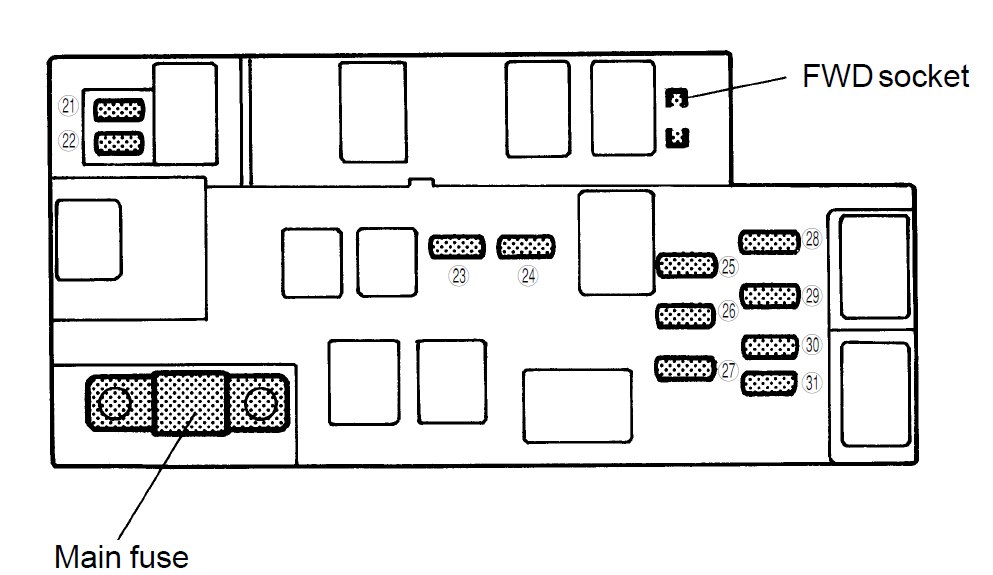

Subaru Legacy (1999-2000) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
21	20A	Wentylator chłodnicy (główny)
22	20A	Wentylator chłodnicy (dodatkowy)
23	20A	Odmgławiacz tylnej szyby
24	15A	Migacz ostrzegawczy, klakson
25	15A	Licznik, lampka ostrzegawcza systemu poduszek powietrznych SRS
26	10 A	Jednostka sterująca automatycznej skrzyni biegów, ABS UNIT
27	10 A	Alternator
28	15A	Reflektor (prawa strona)
29	15A	Reflektor (lewa strona)
30	20A	Przełącznik oświetlenia
31	15A	Zegar, oświetlenie wewnętrzne
