Subaru Forester SH (2008-2012) – skrzynka bezpieczników i przekaźników

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Subaru Forester

Dotyczy pojazdów nowych w latach:

2008, 2009, 2010, 2011, 2012.

Znajduje się za osłoną po lewej stronie kierownicy.

Subaru Forester SH (2008-2012) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20A	Przyczepa
2	Pusty
3	15A	Blokowanie drzwi
4	10 A	Przekaźnik odmrażacza przedniej wycieraczki
5	10 A	Miernik kombinowany
6	7,5A	Zdalnie sterowane lusterka wsteczne, przekaźnik ogrzewania siedzeń
7	15A	Licznik kombinowany, Jednostka zintegrowana
8	20A	Światła stop
9	15A	Odmrażacz przedniej wycieraczki
10	7,5A	Zasilanie (akumulator)
11	7,5A	Włącz sygnalizator, zegar
12	15A	Automatyczna skrzynia biegów, jednostka sterująca silnika, jednostka zintegrowana
13	20A	Gniazdo zasilania akcesoriów (konsola środkowa)
14	15A	Światło pozycyjne, światło tylne, tylne światło zespolone
15	Pusty	(złącze FWD dla pojazdów AWD AT)
16	10 A	Oświetlenie
17	15A	Podgrzewacze siedzeń
18	10 A	Zapasowe światło
19	Pusty
20	10 A	Gniazdo zasilania akcesoriów (tablica przyrządów)
21	7,5A	Przekaźnik rozrusznika
22	15A	Klimatyzator, cewka przekaźnika odmgławiacza tylnej szyby
23	15A	Tylna wycieraczka, Spryskiwacz tylnej szyby
24	15A	Jednostka audio, zegar
25	15A	System poduszek powietrznych SRS
26	7,5A	Przekaźnik szyby elektrycznej, przekaźnik głównego wentylatora chłodnicy, przekaźnik ogonowy i oświetleniowy
27	15A	Dmuchawy wentylatora
28	15A	Dmuchawy wentylatora
29	15A	Światła przeciwmgielne
30	30A	Przednia wycieraczka
31	7,5A	Klimatyzator automatyczny, jednostka zintegrowana
32	Pusty
33	7,5A	ABS / jednostka sterująca dynamiką pojazdu

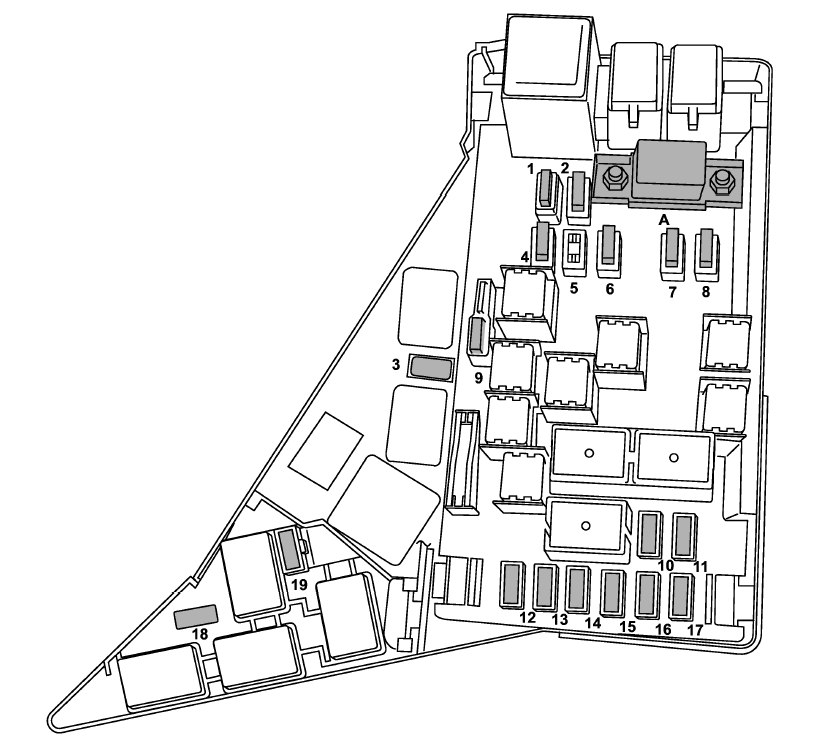

Subaru Forester SH (2008-2012) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
A		Główny bezpiecznik
1	30A	Jednostka ABS, jednostka sterująca dynamiką pojazdu
2	25A	Główny wentylator
3	10 A	Zawór kombinowany powietrza wtórnego (modele turbo)
4	25A	Wentylator pomocniczy
5	Pusty
6	10 A	Audio
7	30A	Reflektor (światła mijania)
8	15A	Reflektor (światła drogowe)
9	20A	Zapasowe światło
10	15A	Klakson
11	25A	Odmgławiacz tylnej szyby, Podgrzewacz lusterek
12	15A	Pompa paliwowa
13	10 A	Automatyczna jednostka sterująca skrzynią biegów
14	7,5A	Jednostka sterująca silnika
15	15A	Światła ostrzegawcze skrętu i awaryjne
16	15A	Przekaźnik tyłu i oświetlenia
17	7,5A	Alternator
18	15A	Reflektor (prawy)
19	15A	Reflektor (lewy)
