Subaru Forester SF (1997-2002) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 8 maja, 2022
Subaru Forester SF (1997-2002) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Subaru Forester

Dotyczy pojazdów nowych w latach:

1997, 1998, 1999, 2000, 2001, 2002.

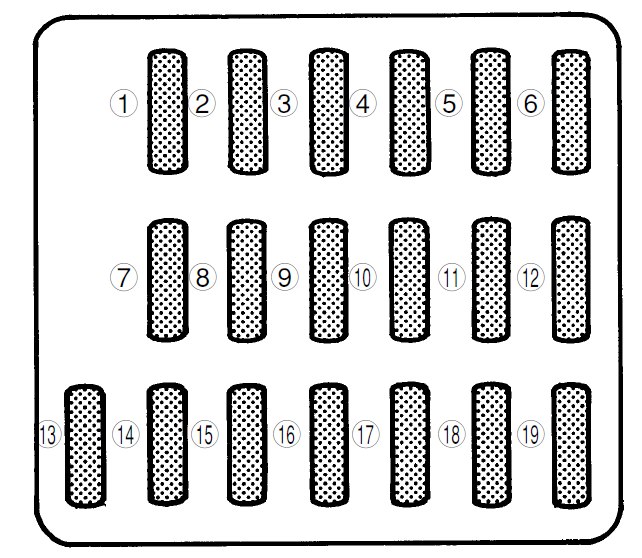

Skrzynka bezpieczników pod deską rozdzielczą

Subaru Forester SF (1997-2002) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15A Wentylator nagrzewnicy
2 15A Wentylator nagrzewnicy
3 15A Zamek drzwi elektrycznych
4 20A Zapalniczka, Zdalnie sterowane lusterka wsteczne
5 10 A Światło tylne, światło postojowe
6 15A Poduszka powietrzna SRS
7 15A Światła przeciwmgielne
8 20A Elektrozawór ABS
9 15A Radio, zegar
10 Pusty
11 15A Układ zapłonowy silnika, poduszka powietrzna SRS
12 10 A Regulacja jasności oświetlenia
13 15A Odmrażacz do wycieraczek
14 Pusty
15 20A Wycieraczka i spryskiwacz przedniej szyby, Wycieraczka i spryskiwacz tylnej szyby
16 20A Światło hamowania
17 15A Klimatyzator
18 15A Światło cofania, tempomat, sterowanie ABS
19 20A Tylne gniazdo zasilania akcesoriów, podgrzewanie siedzeń

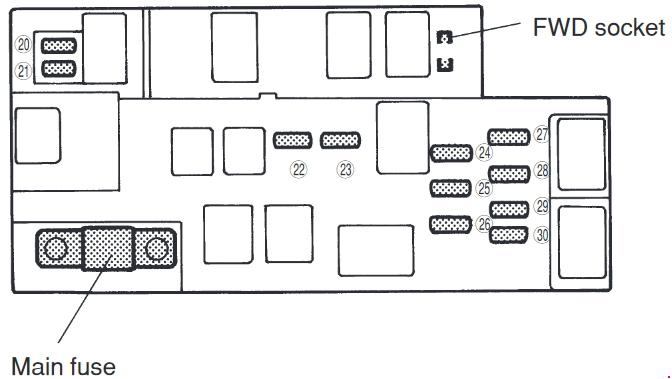

Skrzynka bezpieczników w komorze silnika

Subaru Forester SF (1997-2002) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
20 20A Wentylator chłodnicy (główny)
21 20A Wentylator chłodnicy (dodatkowy)
22 20A Odmgławiacz tylnej szyby
23 15A Migacz ostrzegawczy, klakson
24 15A Licznik, lampka ostrzegawcza systemu poduszek powietrznych SRS
25 10 A Automatyczna jednostka sterująca skrzynią biegów
26 10 A Alternator
27 15A Reflektor (prawa strona)
28 15A Reflektor (lewa strona)
29 20A Przełącznik oświetlenia
30 15A Zegar, oświetlenie wewnętrzne
