Subaru Crosstrek i XV (2011-2015) – skrzynka bezpieczników i przekaźników

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Subaru Crosstrek i XV

Dotyczy pojazdów wyprodukowanych w latach:

2011, 2012, 2013, 2014, 2015.

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej za osłoną po stronie kierowcy.

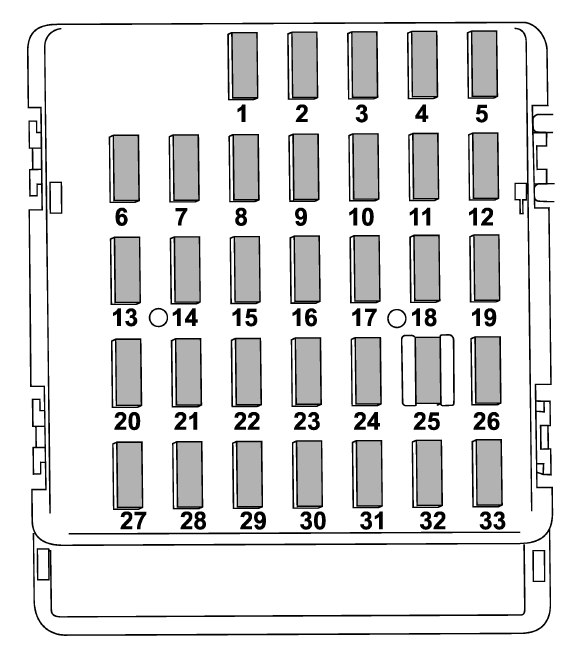

Subaru Crosstrek i XV (2011-2015) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20A	Łącznik zaczepu przyczepy
2	Pusty
3	15A	Blokowanie drzwi
4	10 A	Przekaźnik odmrażacza wycieraczek przednich
5	10 A	Miernik kombinowany, zegar
6	7,5A	Zdalnie sterowane lusterka wsteczne, przekaźnik ogrzewania siedzenia
7	15A	Licznik kombinowany, jednostka zintegrowana
8	15A	Światło stopu
9	15A	Odmrażacz przedniej wycieraczki
10	7,5A	Zasilanie (bateria)
11	7,5A	Jednostka kierunkowskazów
12	15A	Jednostka sterująca skrzynią biegów, jednostka sterująca silnika, jednostka zintegrowana
13	20A	Gniazdo zasilania akcesoriów (konsola środkowa), AC 110 V (jeśli jest zainstalowane)
14	15A	Światło postojowe, światło tylne, tylne światło zespolone
15	10 A	Światło bagażowe, zegar
16	7,5A	Oświetlenie
17	15A	Podgrzewacze siedzeń
18	10 A	Zapasowe światło
19	7,5A	(Zapasowy)
20	10 A	Gniazdo zasilania akcesoriów (tablica rozdzielcza)
21	7,5A	Przekaźnik rozrusznika
22	10 A	Klimatyzator, cewka przekaźnika odmgławiacza tylnej szyby
23	Pusty
24	10 A	Jednostka audio, zegar
25	15A	System poduszek powietrznych SRS
26	7,5A	Przekaźnik okna elektrycznego, przekaźnik głównego wentylatora chłodnicy
27	15A	Dmuchawy wentylatora
28	15A	Dmuchawy wentylatora
29	15A	Światła przeciwmgielne
30	Pusty
31	7,5A	Automatyczna jednostka klimatyzacyjna, jednostka zintegrowana
32	7,5A	Przełącznik sprzęgła, jednostka sterująca blokady kierownicy
33	7,5A	Jednostka sterująca dynamiką pojazdu

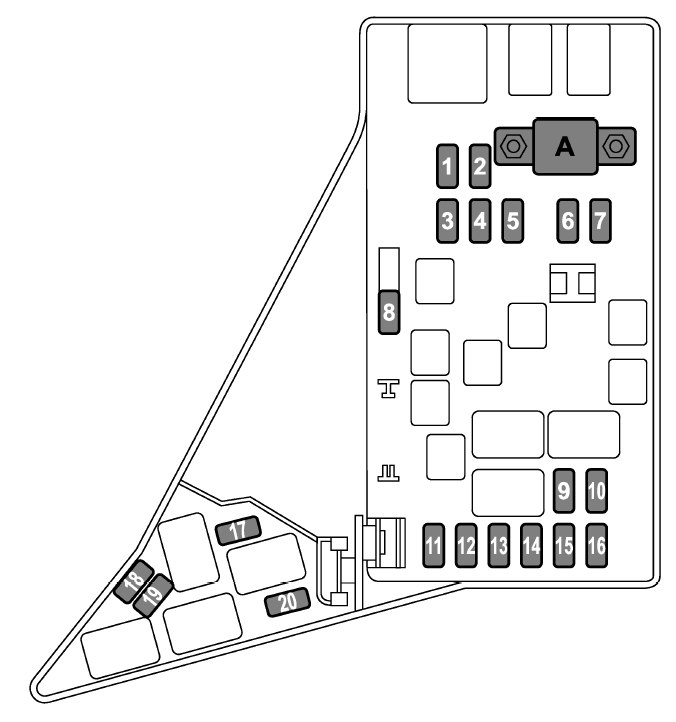

Subaru Crosstrek i XV (2011-2015) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30A	Jednostka ABS, jednostka kontroli dynamiki pojazdu
2	25A	Wentylator główny (wentylator chłodzący)
3	25A	Wentylator pomocniczy (wentylator chłodzący)
4	Pusty
5	Pusty
6	30A	Reflektor (światło mijania)
7	15A	Reflektor (światło drogowe)
8	20A	Utworzyć kopię zapasową
9	15A	Klakson
10	25A	Odmgławiacz tylnej szyby, ogrzewanie lusterek
11	15A	Pompa paliwowa
12	20A	Jednostka sterująca automatycznej skrzyni biegów
13	7,5A	Jednostka sterująca silnika
14	15A	Światła ostrzegawcze skrętu i awaryjne
15	15A	Przekaźnik tyłu pojazdu i oświetlenia
16	7,5A	Alternator
17	Pusty
18	Pusty
19	15A	Reflektor (światło mijania – prawa strona)
20	15A	Reflektor (światło mijania – lewa strona)
