Subaru BRZ (2013-2019) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
19 grudnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Subaru BRZ

Dotyczy pojazdów wyprodukowanych w latach:

2013, 2014, 2015, 2016, 2017, 2018, 2019.

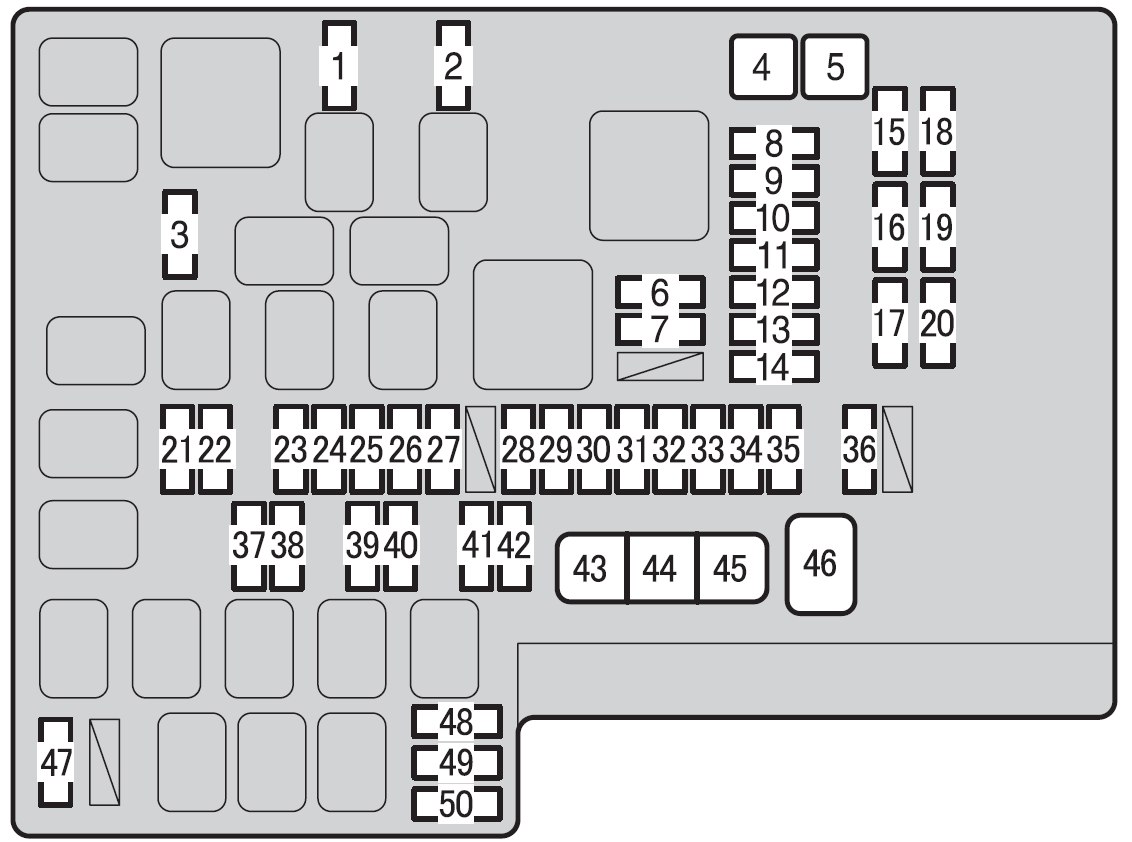

Skrzynka bezpieczników w komorze silnika

Subaru BRZ (2013-2019) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	7,5 A	Odmgławiacze zewnętrznych lusterek wstecznych
2	25 A	Elektryczny wentylator chłodzący
3	7,5 A	Jednostka sterująca silnika
4	40 A	ABS
5	50 A	System klimatyzacji
6	10 A	Spryskiwacz szyby przedniej
7	30 A	Wycieraczki
8	30 A	Odmgławiacz tylnej szyby
9	10 A	—
10	25 A	Okno elektryczne (po stronie kierowcy)
11	25 A	Elektryczny wentylator chłodzący
12	25 A	—
13	25 A	ABS
14	25 A	Okno elektryczne (po stronie pasażera)
15	—	Zapasowy bezpiecznik
16	—	Zapasowy bezpiecznik
17	—	Zapasowy bezpiecznik
18	—	Zapasowy bezpiecznik
19	—	Zapasowy bezpiecznik
20	—	Zapasowy bezpiecznik
21	7,5 A	System startowy
22	7,5 A	2013-2016: System ładowania 2017-2019: Nieużywany
23	7,5 A	Układ blokady kierownicy
24	20 A	Elektryczny zamek drzwi
25	15A	Jednostka sterująca silnika
26	7,5 A	Skrzynia biegów
27	7,5 A	Dostęp bezkluczykowy z systemem uruchamiania za pomocą przycisku
28	15A	Jednostka sterująca silnika
29	15A	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
30	15A	System startowy
31	7,5 A	Jednostka sterująca silnika
32	15A	Kierunkowskazy, światła awaryjne
33	7,5 A	Automatyczny system klimatyzacji, manometr i liczniki
34	20 A	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
35	30 A	System poduszek powietrznych SRS, jednostka sterująca silnika
36	30 A	Oświetlenie wewnętrzne, zdalny system dostępu bezkluczykowego, jednostka główna ECU
37	7,5 A	Klakson
38	7,5 A	Klakson
39	15A	Reflektor lewy (światło mijania)
40	15A	Reflektor prawy (światło mijania)
41	10 A	Reflektor lewy (światło drogowe)
42	10 A	Reflektor prawy (światło drogowe)
43	30 A	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
44	30 A	—
45	40 A	Układ rozruchowy, jednostka sterująca silnika
46	80 A	Elektryczne wspomaganie kierownicy
47	15A	System poduszek powietrznych SRS
48	7,5 A	Zdalny system dostępu bezkluczykowego, jednostka główna ECU
49	20 A	Wewnętrzne światło
50	7,5 A	Jednostka sterująca silnika

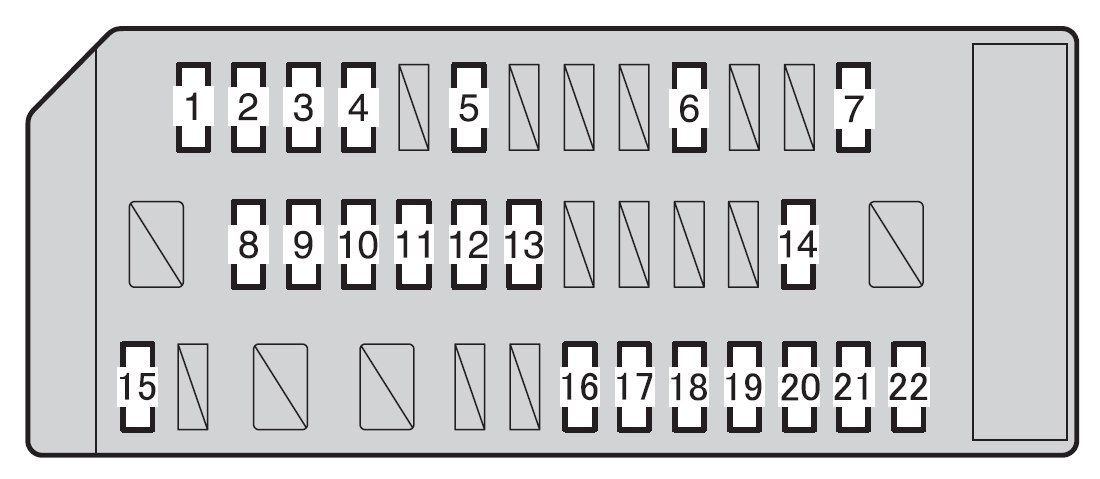

Skrzynka bezpieczników pod tablicą rozdzielczą

Skrzynka bezpieczników znajduje się pod deską rozdzielczą.

Subaru BRZ (2013-2019) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10 A	ECU korpusu głównego, zewnętrzne lusterka wsteczne
2	15A	Gniazdo zasilania
3	10 A	Oświetlenie
4	10 A	Tylne światła
5	10 A	System świateł do jazdy dziennej
6	10 A	Nieużywany
7	7,5 A	Światła stopu
8	7,5 A	System diagnostyki pokładowej
9	7,5 A	System klimatyzacji
10	10 A	System klimatyzacji
11	10 A	Lewe przednie światło przeciwmgielne
12	10 A	Prawe przednie światło przeciwmgielne
13	7,5 A	Światła zapasowe
14	10 A	ABS, elektryczne wspomaganie kierownicy
15	7,5 A	System startowy
16	15A	2013-2016: Nieużywany 2017-2019: System audio
17	15A	Przenoszenie
18	7,5 A	Manometr i liczniki, dostęp bezkluczykowy z systemem uruchamiania za pomocą przycisku
19	10 A	Jednostka sterująca silnika
20	10 A	Podgrzewacz lewego siedzenia
21	10 A	Podgrzewacz prawego siedzenia
22	7,5 A	2013-2016: Nieużywany 2017-2019: System audio
23	15A	Gniazdo zasilania
