Schematy skrzynek bezpieczników i przekaźników – Seat Toledo

Dotyczy pojazdów wyprodukowanych w latach:

2007.

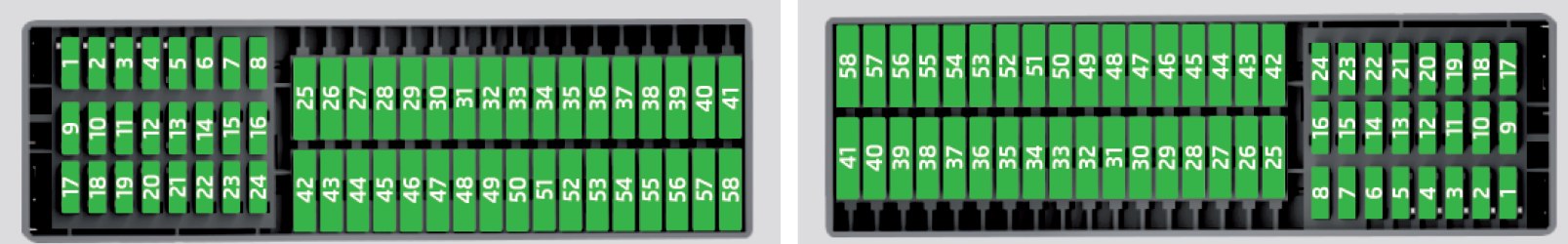

Skrzynka bezpieczników w desce rozdzielczej

Pojazdy z kierownicą po lewej i po prawej stronie

Seat Toledo (2007) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	—	—
2	—	—
3	—	—
4	—	—
5	—	—
6	—	—
7	—	—
8	—	—
9	Poduszka powietrzna	5
10	Wejście RSE (ekran dachowy)	—
11	—	—
11	Zestaw posprzedażowy	5
12	Lewy reflektor ksenonowy	10
13	Sterowanie ogrzewaniem; ESP, przełącznik ASR; Rewers; Preinstalacja telefonu; Nawigacja TomTom.	5
14	Tablica rozdzielcza; ABS/ESP; Silnik; Reflektory; Tablica rozdzielcza przyczepy; Włącznik świateł; Tablica przyrządów.	10
15	Tablica rozdzielcza regulacji reflektorów; Podgrzewane wycieraczki; Światła przyrządów; Tablica diagnostyczna.	10
16	Prawy reflektor ksenonowy	10
17	Silnik D2L (2,0 l 147 kW 4-biegowy TFSI)	10
18	—	—
19	—	—
20	Park Pilot (Asystent parkowania); Dźwignia zmiany biegów; Centralka ESP.	10
21	Jednostka sterująca kabla	7,5
22	Czujnik alarmu wolumetrycznego; Klakson alarmowy.	5
23	Diagnoza; Czujnik deszczu; Przełącznik świateł.	10
24	Zainstalowany zestaw haka holowniczego (rozwiązanie wspomagane)	15
25	Automatyczna skrzynia biegów sprzęgła rozdzielnicy	20
26	Pompa próżniowa	20
27	Wejście RSE (ekran dachowy)	10
28	Silnik spryskiwacza szyby przedniej/sterownik kablowy	20
29	—	—
30	Zapalniczka; Gniazdo.	20
31	—	—
32	—	—
33	Podgrzewacz	40
34	—	—
35	—	—
36	silnik 2,0 l 147 kW	10
37	silnik 2,0 l 147 kW	10
38	silnik 2,0 l 147 kW	10
39	Jednostka sterująca przyczepy (sprzęg)	15
40	Jednostka sterująca przyczepy (wskaźniki, hamulce i lewa strona)	20
41	Jednostka sterująca przyczepy (światło przeciwmgielne, światło cofania i prawa strona)	20
42	—	—
43	Wstępna instalacja przyczepy	40
44	Ogrzewanie tylnej szyby	25
45	Elektryczne szyby (przód)	30
46	Tylne elektryczne szyby	30
47	Silnik (jednostka sterująca paliwem, przekaźnik benzynowy)	15
48	Kontrola wygody	20
49	Sterowanie ogrzewaniem	40
50	Podgrzewane siedzenia	30
51	Szyberdach	20
52	System spryskiwaczy reflektorów	20
53	Zestaw pierścieni holowniczych (rozwiązanie pomocy)	20
54	Taxi (zasilanie na metry)	5
55	Zestaw pierścieni holowniczych (rozwiązanie pomocy)	20
56	Taxi (zasilanie taksometru)	15
57	—	—
58	Centralny zamek centralny	30

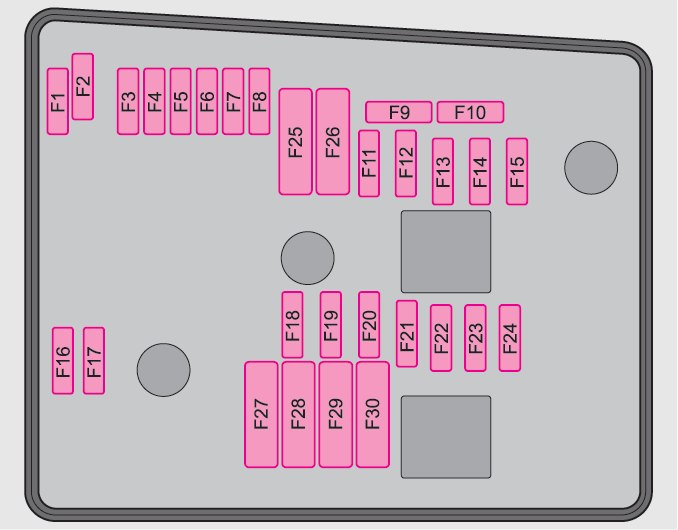

Skrzynka bezpieczników w komorze silnika, lewa część

Seat Toledo (2007) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Wycieraczki	30
2	Kolumna kierownicy	5
3	Jednostka sterująca kabla	5
4	ABS	30
5	Skrzynia biegów AQ	15
6	Panel przyrządów	5
7	—	—
8	Radio	15
9	Telefon/Tomtom nawigator	5
10	Przekaźnik główny w komorze silnika FSI / silnika wysokoprężnego / zasilaniu modułu wtryskowego	5
10	Przekaźnik główny w komorze silnika D2L (2,0 FSI 147 kW)	10
11	—	—
12	Gateway	10
13	Zasilanie modułu wtrysku benzyny	25
13	Zasilanie modułu wtrysku oleju napędowego	30
14	Cewka	20
15	Silnik T71 / 20 FSI	5
15	Przekaźnik pompy	10
16	Pompa ABS	30
17	Klakson	15
18	—	—
19	Czysty	30
20	—	—
21	Sonda lambda	15
22	Pedał hamulca; Czujnik prędkości.	5
23	DiagnEngine 1.6, przekaźnik główny (przekaźnik nr 100)	5
	T 71 diesel EGR	10
	Wysokociśnieniowa pompa paliwowa 2.0 D2L	15
24	AKF; Zawór skrzyni biegów.	10
25	Właściwe oświetlenie	40
26	Oświetlenie lewe	40
	Silnik 1.6 SLP	40
	1.9 TDI Przekaźnik świec żarowych	50
27	KL15	40
28	Silnik spryskiwacza szyby przedniej/sterownik kablowy	20
29	Elektryczne szyby (przód i tył)	50
29	Elektryczne szyby (przód)	30
30	X – przekaźnik odciążający	40

Skrzynka boczna

Numer	Opis	Ampery [A]
B1	Alternator < 140 W	150
B1	Alternator > 140 W	200
C1	Wspomaganie kierownicy	80
D1	Zasilanie wielozaciskowe „30”; Wewnętrzna skrzynka bezpieczników.	100
E1	Wentylator > 500 W	80
E1	Wentylator < 500 W	50
F1	PTC (dodatkowe ogrzewanie elektryczne powietrzem)	80
G1	PTC (dodatkowe ogrzewanie elektryczne powietrzem)	40
H1	Centralka sterująca zamka centralnego (4F8 z automatyczną blokadą)	—
