Seat Altea XL (2007) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
14 marca, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Seat Altea XL

Dotyczy pojazdów wyprodukowanych w latach:

2007.

Bezpieczniki po lewej stronie deski rozdzielczej

Seat Altea XL (2007) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Pusty
2	Pusty
3	Pusty
4	Pusty
5	Pusty
6	Pusty
7	Pusty
8	Pusty
9	Poduszka powietrzna	5
10	Pusty
11	Pusty
11	Zestaw posprzedażowy	5
12	Lewy reflektor ksenonowy	10
13	Sterowanie ogrzewaniem; ESP, przełącznik ASR; Rewers; Fabrycznie zainstalowany telefon.	5
14	Tablica rozdzielcza ABS/ESP; Silnik; Reflektory; Tablica rozdzielcza przyczepy; Włącznik świateł; Tablica przyrządów.	10
15	Centralka regulatora reflektorów; Podgrzewana szyba przednia; Światła przyrządów; Centralka diagnostyczna.	10
16	Prawy reflektor ksenonowy	10
17	Silnik D2L (2,0 l 147 kW 4-biegowy TFSI)	10
18	Pusty
19	Pusty
20	Park Pilot (Asystent parkowania); Dźwignia zmiany biegów; Centralka ESP.	10
21	Jednostka sterująca kabla	7,5
22	Wewnętrzny czujnik alarmu; Klakson alarmowy.	5
23	Diagnostyka; Czujnik deszczu; Włącznik światła.	10
24	Pusty
25	Połączenie automatycznej skrzyni biegów rozdzielnicy	20
26	Pompa próżniowa	20
27	Pusty
28	Silnik spryskiwacza reflektorów; Tablica rozdzielcza przewodów	20
29	Pusty
30	Gniazdo zasilania; Zapalniczka.	20
31	Pusty
32	Pusty
33	Podgrzewacz	40
34	Pusty
35	Pusty
36	silnik 2,0l 147 kW	10
37	silnik 2,0l 147 kW	10
38	silnik 2,0l 147 kW	10
39	Jednostka sterująca przyczepy (sprzęg)	15
40	Jednostka sterująca przyczepy (wskaźniki, hamulce i lewa strona)	20
41	Jednostka sterująca przyczepy (światło przeciwmgielne, światło cofania i prawa strona)	20
42	Zestaw (rozwiązanie z przewodnikiem) sprzęg przyczepy	15
43	Pusty
44	Ogrzewanie tylnej szyby	25
45	Elektryczne podnośniki szyb przednich	30
46	Elektryczne podnośniki szyb tylnych	30
47	Silnik (sterowanie paliwem, przekaźnik benzynowy)	15
48	Kontrola wygody	20
49	Sterowanie nagrzewnicą	40
50	Podgrzewane siedzenia	30
51	Szyberdach	20
52	System spryskiwaczy reflektorów	20
53	Zestaw (rozwiązanie wspomagane) hak do przyczepy	20
54	Taxi (zasilanie taksometru)	5
55	Zestaw (rozwiązanie wspomagane) hak do przyczepy	20
56	Taxi (zasilanie nadajnika)	15
57	Pusty
58	Centralny zamek centralny	30

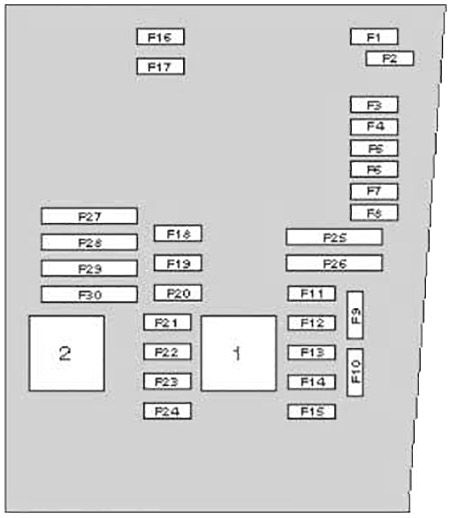

Komora silnika, lewa część

Seat Altea XL (2007) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Wycieraczki	30
2	Kolumna kierownicy	5
3	Jednostka sterująca kabla	5
4	ABS	30
5	Skrzynia biegów AQ	15
6	Panel przyrządów	5
7	Pusty
8	Radio	15
9	Telefon	5
10	Przekaźnik główny w komorze silnika FSI / silnika wysokoprężnego / zasilaniu modułu wtryskowego	5
10	Przekaźnik główny w komorze silnika D2L (2,0 FSI 147 kW)	10
11	Pusty
12	Gateway	5
13	Zasilanie modułu wtrysku benzyny	25
13	Zasilanie modułu wtrysku oleju napędowego	30
14	Cewka	20
15	Silnik T71 / 20 FSI	5
15	Przekaźnik pompy	10
16	Pompa ADS	30
17	klakson	15
18	Pusty
19	Czysty	30
20	Pusty
21	Sonda lambda	15
22	Pedał hamulca; Czujnik prędkości.	5
23	Silnik 1.6, główny przekaźnik (przekaźnik nr 100)	5
	T 71 diesel EGR	10
	Wysokociśnieniowa pompa paliwowa 2.0 D2L	15
24	ARF, zawór zmiany	10
25	Właściwe oświetlenie	40
26	Oświetlenie lewe	40
27	Silnik 1.6 SLP	40
27	1.9 TDI Przekaźnik świec żarowych	50
28	KL15	40
29	Elektryczne szyby (przód i tył)	50
29	Elektryczne szyby (przód)	30
30	X – przekaźnik odciążający	40

Skrzynka boczna

Numer	Opis	Ampery [A]
B1	Alternator < 140 W	150
B1	Alternator > 140 W	200
C1	Wspomaganie kierownicy	80
D1	Zasilanie wielozaciskowe „30”; Wewnętrzna skrzynka bezpieczników.	100
E1	Wentylator > 500 W	80
E1	Wentylator <500	50
F1	PTC (dodatkowe ogrzewanie elektryczne powietrzem)	100
G1	Zasilanie bezpiecznika przyczepy w wewnętrznej skrzynce bezpieczników	50
H1	Centralka sterująca zamka centralnego (4F8 z automatyczną blokadą)
