Seat Altea (2011) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
13 marca, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Seat Altea

Dotyczy pojazdów wyprodukowanych w latach:

2011.

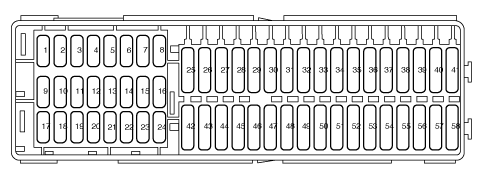

Bezpieczniki po lewej stronie deski rozdzielczej

Seat Altea (2011) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Pusty
2	Pusty
3	Pusty
4	Pusty
5	Pusty
6	Pusty
7	Pusty
8	Pusty
9	Poduszka powietrzna	5
10	Wejście RSE (ekran dachowy)	10
11	Pusty
12	Lewy reflektor ksenonowy	10
13	Tablica przyrządów (poziom oleju); Okablowanie tablicy rozdzielczej (BCM); Nagrzewnica; ABS, ESP; Pilot parkowania; Bramka; Przepływomierz.	5
14	Skrzynia biegów; Wspomaganie kierownicy; Czujnik światła hamowania; Przyczepa; ABS, ESP; Haldex; Przełącznik światła.	10
15	Podgrzewana szyba przednia; Oświetlenie przyrządów; Rozdzielnica diagnostyczna; Zarządzanie silnikiem; Dodatkowe ogrzewanie; Reflektory AFS; Park Pilot.	10
16	Prawy reflektor ksenonowy	10
17	Zarządzanie silnikiem; System RSE z START STOP.	10
18	Kombi / dźwignie z START STOP	5
19	Nawigacja/radio z START STOP	15
20	Park Pilot (Asystent parkowania); Dźwignia zmiany biegów; Centralka ESP.	10
21	Pusty
22	Czujnik alarmu wolumetrycznego; Klakson alarmowy.	5
23	Diagnostyka; Czujnik deszczu; Włącznik światła.	10
24	Asystent wstępnego montażu haka przyczepy	15
25	Pusty
26	Pompa próżniowa	20
27	Zasilanie RSE (wyświetlacz sufitowy) bez START STOP	10
28	Silnik wycieraczki TYLNEJ szyby	20
29	Pusty
30	Zapalniczka; Gniazdo.	20
31	Pusty
32	Pusty
33	Podgrzewacz	40
34	Pusty
35	Pusty
36	Pusty
37	Pusty
38	Pusty
39	Jednostka sterująca przyczepy (sprzęg)	15
40	Jednostka sterująca przyczepy (wskaźniki, hamulce i lewa strona)	20
41	Jednostka sterująca przyczepy (światło przeciwmgielne, światło cofania i prawa strona)	20
42	Rozdzielnica okablowania BCM	20
43	Wstępna instalacja przyczepy	40
44	Ogrzewanie tylnej szyby	25
45	Elektryczne szyby (przód)	30
46	Tylne elektryczne szyby	30
47	Silnik (jednostka sterująca paliwem, przekaźnik benzynowy)	15
48	Kontrola wygody	20
49	Sterowanie ogrzewaniem	40
50	Podgrzewane siedzenia	30
51	Szyberdach	20
52	System spryskiwaczy reflektorów	20
53	Asystent wstępnego montażu haka przyczepy	20
54	Taxi (zasilanie taksometru)	5
55	Asystent wstępnego montażu haka przyczepy	20
56	Taxi (zasilanie nadajnika)	15
57	Zasilanie telefoniczne z START STOP	10
58	Centralny zamek centralny	30

Komora silnika, lewa część

Seat Altea (2011) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Wycieraczki	20
2	Skrzynia biegów DQ200	30
3	Jednostka sterująca kabla	5
4	ABS	30
5	Skrzynia biegów AQ	15
6	Panel przyrządów/kolumna kierownicy	5
7	Klucz zapłonu	40
8	Radio	15
9	Telefon; Nawigacja TomTom.	5
10	Zarządzanie silnikiem	5
10	Zarządzanie silnikiem	10
11	Pusty
12	Elektroniczna jednostka kontrolująca	5
13	Zasilanie modułu wtrysku benzyny	15
13	Zasilanie modułu wtrysku oleju napędowego	30
14	Cewka	20
15	Zarządzanie silnikiem	5
15	Przekaźnik pompy	10
16	Właściwe oświetlenie	30
17	klakson	15
18	Pusty
19	Czysty	30
20	Pompa wodna	10
20	Pompa czujnika ciśnienia do silnika 1.8	20
21*	Sonda lambda	15
22	Pedał hamulca; Czujnik prędkości.	5
23	Zarządzanie silnikiem	5
	Zarządzanie silnikiem	10
	Zarządzanie silnikiem	15
24	ARF, zawór zmiany	10
25*	Pompa ABS	40
26	Oświetlenie lewe	40
27*	Zarządzanie silnikiem	40
27*	Zarządzanie silnikiem	50
28	Pusty
29	Elektryczne szyby (przód i tył)	50
29	Elektryczne szyby (przód)	30
30	Klucz zapłonu	50
* Natężenie prądu w zależności od motoryzacji
