Schemat skrzynek bezpieczników i przekaźników – Scania 4
Dotyczy pojazdów nowych w latach:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

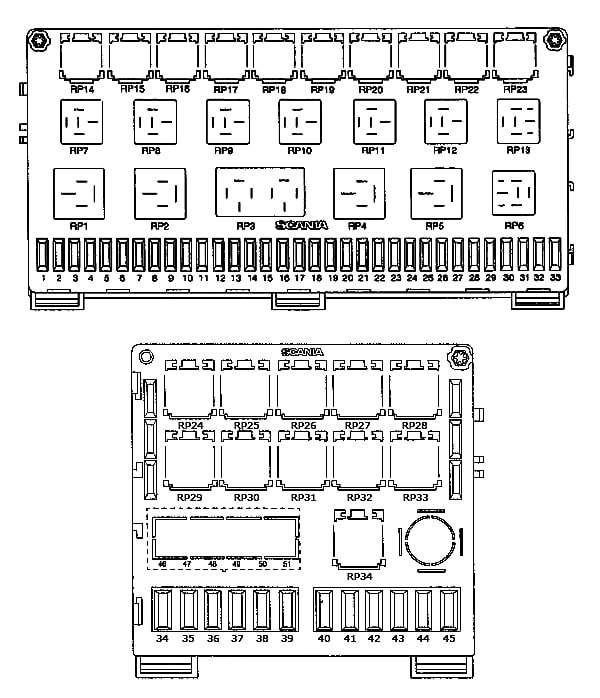

Skrzynka bezpieczników i przekaźników
Główny bezpiecznik i skrzynka przekaźników znajduje się w tablicy rozdzielczej, po stronie pasażera, za osłoną ochronną.
Składa się z dwóch części. Po lewej stronie znajdują się bezpieczniki i przekaźniki głównego wyposażenia (oświetlenie, zawieszenie, sterowanie silnikiem, ABS itp.). Po prawej stronie do bezpieczników podłączone jest dodatkowe wyposażenie (przystawka odbioru mocy, autonomiczna nagrzewnica, nawigacja itp.).
Opis
- Licznik przebiegu, tachograf, brzęczyk, diagnostyka ABS 10A
- Migające światła, ogranicznik prędkości, ogranicznik nacisku osi 10A
- Sygnały cofania 20A
- Hamulec silnikowy, biały ogranicznik dymu 10A
- Skrzynia biegów 10A
- ABS, sygnały hamowania 20A
- Podnoszenie osi zawieszonej, blokada mechanizmu różnicowego, przystawka odbioru mocy, czujnik ciśnienia 10A
- Wycieraczki, spryskiwacze 20A
- Brzęczyk, wentylator, klimatyzator, moduł temperaturowy 20A
- Zawieszenie pneumatyczne, osie kierowane, retarder 10A
- Podnośnik szyby lewa strona 20A
- Podnośnik szyby prawa strona, światła przeciwmgielne 20A
- Przyczepa ABS 30A
- Tachograf, licznik kilometrów, siedzenie 10A
- Oświetlenie wewnętrzne, środkowe. zamek, zapalniczka 20A
- Diagnostyka, oświetlenie lokalne 20A
- Sprzęt radiowy, siedzisko 20A
- Zawór przekaźnikowy ABS 20A
- Zasilanie sterownika silnika 20A
- Sterownik silnika EDC, przerwa w dopływie paliwa 10A
- EBS 30А
- Podgrzewane fotele i lusterka 20A
- Sterownik ABS przyczepy 5A
- Regulacja reflektorów, osuszacz powietrza 20A
- Oświetlenie tablicy rozdzielczej 10A
- Oświetlenie robocze, oświetlenie dachowe 20A
- Obrys boczny lewy, światła obrysowe górne 20A
- Obrys boczny prawy, światła obrysowe górne 20A
- Przednie i tylne światła przeciwmgielne 20A
- Światło drogowe lewe 10A
- Światło drogowe prawe, oświetlenie miejscowe 10A
- Światło mijania lewe 10A
- Prawe światło mijania, regulacja wysokości reflektorów 10A
- Dodatkowa nagrzewnica, przechylanie kabiny 20A
- Grzałka, regulator temperatury, lodówka 10A
- Rozpoczęcie płomienia, przystawka odbioru mocy, zapalniczka, alarm 10A
- Podgrzewacz paliwa 20A
- Rozruch płomienia, podgrzewacz paliwa, podgrzewanie fotela 10A
- Podgrzewacz akumulatora, aut. smar podwozia 10A
- Elektryczny szyberdach, komputer pokładowy FMS, komórka 20A
- Opticruise, zegar blokowy, alarm 10A
- EBS 20А
- Wyposażenie opcjonalne 20A
- Ogrzewanie filtra, wyposażenie opcjonalne 20A
- Wyposażenie dodatkowe 10A
Przekaźniki
| RP1 |
Zasilanie (magistrala 15, zasilanie bezpieczników 1-13, 18,21,23) |
| RP2 |
Zasilanie (magistrala 15, zasilanie bezpiecznikami 36,37) |
| RP3 |
Reflektory świateł drogowych i mijania |
| RP4 |
Szyna zasilająca 61 (odbiorniki przy pracującym silniku) |
| RP5 |
Magistrala zasilająca 58 (światła postojowe, podświetlenie) |
| RP6 |
Wycieraczki, praca przerywana |
| RP7 |
Światła stopu |
| RP8 |
Dodatkowe reflektory |
| RP9 |
Moc elektronicznego sterowania silnikiem (EDC) |
| RP10 |
Brzęczyk |
| RP11 |
Światła cofania |
| RP12 |
Przednie światła przeciwmgielne |
| RP13 |
Tylne światła przeciwmgielne |
| RP14 |
Blok diodowy EDC |
| RP15 |
Kontrola przesunięcia rzędów |
| RP16 |
Przyczepa ABS |
| RP17 |
Redukcja siły hamowania dodatkowej osi |
| RP18 |
W zależności od wersji |
| RP19 |
Wentylator nagrzewnicy wewnętrznej |
| RP20 |
Wentylator nagrzewnicy wewnętrznej |
| RP21 |
Dodatkowe reflektory |
| RP22 |
Hamulec silnikowy (w zależności od wersji) |
| RP23 |
Ogranicznik dymu biały, zamek rozrusznika (w zależności od wersji) |
| RP24 |
Klimatyzacja |
| RP25 |
Klimatyzacja |
| RP26 |
Dodatkowa grzałka |
| RP27 |
Dodatkowa grzałka |
| RP28 |
Dodatkowa grzałka |
| RP29 |
Blokada mechanizmu różnicowego, 6-kierunkowy ABS (przekątna 1) |
| RP30 |
W zależności od wersji 6-kanałowy ABS (przekątna 2) |
| RP31 |
W zależności od wersji 6-kanałowa lampka diagnostyczna ABS |
| RP32 |
Mocny start |
| RP33 |
Podgrzewacz paliwa |
| RP34 |
rezerwa |
