Schematy skrzynek bezpieczników i przekaźników – Saab 9-5
Dotyczy pojazdów wyprodukowanych w latach:
2010, 2011, 2012.
Za zapalniczkę (gniazda zasilania) w Saab 9-5 odpowiada bezpieczniki nr 7 (gniazdko zasilania), 26 (tył) w skrzynce bezpieczników tablicy rozdzielczej i 25 (gniazda zasilania) w skrzynce bezpieczników w komorze silnika .
Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.
| Numer |
Opis |
| 1 |
Moduł kontroli skrzyni biegów |
| 2 |
Moduł sterujący silnika |
| 3 |
– |
| 4 |
– |
| 5 |
Zapłon;
Moduł sterujący skrzyni biegów;
Moduł sterujący silnika. |
| 6 |
Wycieraczka przedniej szyby |
| 7 |
– |
| 8 |
Układ wtrysku paliwa/zapłonu |
| 9 |
Układ wtrysku paliwa/zapłonu |
| 10 |
Moduł sterujący silnika |
| 11 |
Sonda lambda |
| 12 |
Rozrusznik |
| 13 |
Ogrzewanie przepustnicy czujnika |
| 14 |
Oświetlenie |
| 15 |
– |
| 16 |
Pompa próżniowa;
Moduł kompasu. |
| 17 |
Zapłon/poduszka powietrzna |
| 18 |
Adaptacyjne oświetlenie przednie |
| 19 |
Adaptacyjne oświetlenie przednie |
| 20 |
Zapłon |
| 21 |
Tylne szyby elektryczne |
| 22 |
ABS |
| 23 |
Konsola pod sufitem |
| 24 |
Elektryczne szyby przednie |
| 25 |
Gniazdka elektryczne |
| 26 |
ABS |
| 27 |
Elektryczny hamulec postojowy |
| 28 |
Podgrzewana tylna szyba |
| 29 |
Lewy fotel elektryczny |
| 30 |
Prawy fotel elektryczny |
| 31 |
System klimatyzacji |
| 32 |
Moduł sterowania nadwozia |
| 33 |
Podgrzewane fotele przednie |
| 34 |
– |
| 35 |
System informacyjno-rozrywkowy |
| 36 |
– |
| 37 |
Prawe światło drogowe |
| 38 |
Lewe światło drogowe |
| 39 |
– |
| 40 |
Pompa |
| 41 |
Pompa próżniowa |
| 42 |
Wentylator chłodnicy |
| 43 |
– |
| 44 |
System spryskiwaczy reflektorów |
| 45 |
Wentylator chłodnicy |
| 46 |
Zacisk 87l
Przekaźnik główny, |
| 47 |
Sonda lambda |
| 48 |
Światła przeciwmgielne |
| 49 |
Prawe światło mijania |
| 50 |
Lewe światło mijania |
| 51 |
Klakson |
| 52 |
Zapłon |
| 53 |
Zapłon;
Wentylowane przednie fotele. |
| 54 |
Zapłon |
| 55 |
Elektryczne szyby;
Składanie lusterek. |
| 56 |
Spryskiwacz przedniej szyby |
| 57 |
Zapłon |
| 58 |
– |
| 59 |
– |
| 60 |
Ogrzewanie lusterek |
| 61 |
Ogrzewanie lusterek |
| 62 |
Elektromagnes odpowietrzający kanistra |
| 63 |
Czujnik tylnej szyby |
| 64 |
Adaptacyjne oświetlenie do przodu |
| 65 |
Klakson |
| 66 |
– |
| 67 |
Moduł sterujący układu paliwowego |
| 68 |
– |
| 69 |
Czujnik akumulatora |
| 70 |
Czujnik deszczu |
| 71 |
Zasilanie elektroniczne nadwozia |

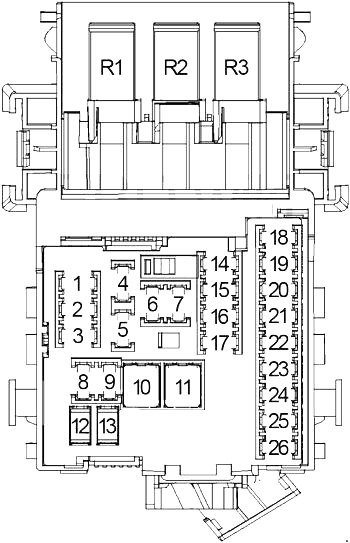

Skrzynka bezpieczników tablicy rozdzielczej
Skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej.
| Numer |
Opis |
| 1 |
System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 2 |
Jednostka sterująca nadwozia |
| 3 |
Jednostka sterująca nadwozia |
| 4 |
System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 5 |
System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 6 |
– |
| 7 |
Gniazdo zasilania |
| 8 |
Jednostka sterująca nadwozia |
| 9 |
Jednostka sterująca nadwozia |
| 10 |
Jednostka sterująca nadwozia |
| 11 |
Wentylator wewnętrzny |
| 12 |
– |
| 13 |
– |
| 14 |
Złącze diagnostyczne |
| 15 |
Poduszka powietrzna |
| 16 |
Centralny zamek |
| 17 |
System klimatyzacji |
| 18 |
Bezpiecznik transportowy |
| 19 |
Pamięć |
| 20 |
– |
| 21 |
Instrument |
| 22 |
Zapłon |
| 23 |
Jednostka sterująca nadwozia |
| 24 |
Jednostka sterująca nadwozia |
| 25 |
– |
| 26 |
Gniazdko zasilania |
Skrzynka bezpieczników w bagażniku
Skrzynka bezpieczników znajduje się po lewej stronie bagażnika za schowkiem.
- Zdejmij pokrywę schowka.
- Wyciągnij środkową część nitu, a następnie wyciągnij cały nit (1)
- Wyciągnij schowek, przechylając go w dół (2)
- Aby uzyskać pełny dostęp do skrzynki bezpieczników, rozłóż wstępnie przyciętą klapkę (3)
| Numer |
Opis |
| 1 |
Centralny zamek |
| 2 |
Klimatyzacja |
| 3 |
– |
| 4 |
– |
| 5 |
– |
| 6 |
– |
| 7 |
– |
| 8 |
– |
| 9 |
– |
| 10 |
Grzałka chłodziwa |
| 11 |
Fotele elektryczne |
| 12 |
Pamięć fotela |
| 13 |
– |
| 14 |
– |
| 15 |
– |
| 16 |
– |
| 17 |
Ogrzewanie siedzenia |
| 18 |
– |
| 19 |
– |
| 20 |
Fotel kierowcy wentylatora chłodzącego |
| 21 |
Zapłon |
| 22 |
– |
| 23 |
System alarmowy antykradzieżowy |
| 24 |
Światło postojowe w lewo |
| 25 |
Światło postojowe w prawo |
| 26 |
Oświetlenie |
| 27 |
Oświetlenie |
| 28 |
– |
| 29 |
Bezpiecznik transportowy |
| 30 |
Bezpiecznik transportowy |
| 31 |
Układ zawieszenia;
Asystent świateł drogowych;
Tempomat;
Ostrzeżenie o opuszczeniu pasa ruchu. |
| 32 |
Wykrywacz przeszkód po bokach |
| 33 |
Napęd na wszystkie koła |
| 34 |
– |
| 35 |
Centralny zamek |
| 36 |
Fotele elektryczne |
| 37 |
– |
