Saab 9-5 (2005) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
2 marca, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Saab 9-5

Dotyczy pojazdów wyprodukowanych w latach:

2005.

Za zapalniczkę (gniazda zasilania) w Saab 9-5 odpowiada bezpiecznik nr 34 w skrzynce bezpieczników tablicy rozdzielczej.

Panel przyrządów

Skrzynka bezpieczników znajduje się za pokrywą po stronie kierowcy na tablicy rozdzielczej.
Panel przekaźników znajduje się pod deską rozdzielczą.

Saab 9-5 (2005) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
A	30	Światła przyczepy
b	10	Automatyczna skrzynia
C	7,5	Elektryczne lusterka boczne; DICE: ręczna regulacja długości belki
1	15	Światła stopu
2	15	Światła cofania
3	10	Światła postojowe i tylne, lewe
4	10	Światła postojowe i tylne, prawe
5	7,5	„DICE / TWICE”
6	30	Elektryczne szyby prawe; Ładowanie przyczepy.
6B	7,5	Światła hamowania przyczepy
7	10	Wtryskiwacze silnika
8	15	Oświetlenie bagażnika; Blokada bagażnika; Oświetlenie drzwi, Pompa obiegowa; Asystent parkowania; SID.
9	15	System nagłośnieniowy; Zmieniarka CD.
10	15	Ogrzewanie tylnego siedzenia; Szyberdach; Odbiornik pilota.
11	30	Fotel pasażera regulowany elektrycznie
12	7,5	Automatyczna skrzynia
13	20	System audio, wzmacniacz
14	30	Układ zapłonowy, silnik
15	20	Pompa paliwowa
16	20	DICE (kierunkowskazy)
16B	—	OnStar (jeśli jest na wyposażeniu)
17	20	System zarządzania silnikiem; Główny instrument; „DICE / TWICE”
18	40	Ogrzewanie lusterek drzwiowych; ogrzewanie tylnej szyby
19	10	OnStar; Telematyka (jeśli jest w wyposażeniu)
20	15	ACC; Oświetlenie wewnętrzne; Tylne światło przeciwmgielne; Migacz świateł drogowych.
21	10	System nagłośnieniowy; Lusterko wsteczne; Czujnik kąta obciążenia (samochody z ksenonem); Nawigacja (akcesoria); Tempomat.
22	40	Wentylator wewnętrzny
23	15	Centralny zamek; Nawigacja (akcesoria); Pamięć lusterek zewnętrznych.
24	—	—
25	30	Fotel kierowcy regulowany elektrycznie
26	7,5	Pamięć fotela kierowcy; Pamięć lusterka; Szyberdach; Asystent parkowania; Przypomnienie o pasie bezpieczeństwa.
27	10	System zarządzania silnikiem; Identyfikator SID; Główny instrument.
28	7,5	Poduszka powietrzna
29	7,5	ABS/ESP
30	7,5	Rozrusznik
31	7,5	Tempomat; Zawór wody; Światła przeciwmgielne przednie; Czujnik deszczu.
32	15	Wentylowane przednie fotele
33	7,5	Przełącznik kierunkowskazów
34	30	Gniazdo 12 V (zapalniczka) przód/tył
35	15	Światła do jazdy dziennej
36	30	Elektryczne szyby, lewe
37	30	Wycieraczki
38	30	Ogrzewanie elektryczne, przednie fotele
39	20	Solenoid Limp-home; OnStar (jeśli jest na wyposażeniu).

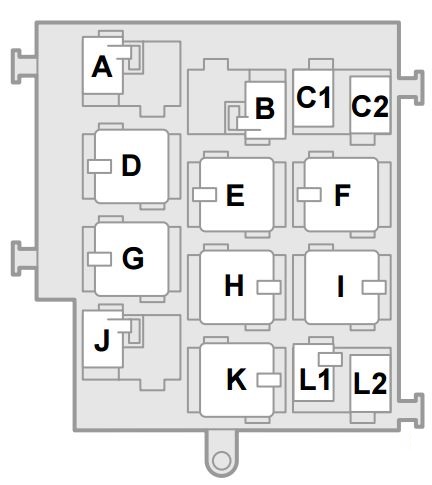

Panel przekaźników

Saab 9-5 (2005) - skrzynka bezpieczników i przekaźników

Numer	Opis
A	—
b	Elektryczne ogrzewanie tylnej kanapy
C1	—
C2	—
D	—
E	Przekaźnik główny (system zarządzania silnikiem)
F	—
g	Pompa paliwowa
h	Stacyjka
i	Ogrzewanie tylnej szyby i lusterek bocznych
J	—
K	Przekaźnik rozrusznika
L1	Funkcja limp-home
L2	Pokrywa bagażnika

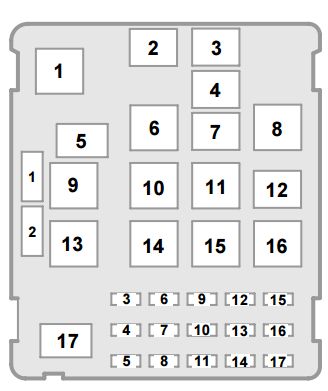

Skrzynka bezpieczników w komorze silnika

Saab 9-5 (2005) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	40	Wentylator chłodnicy, wysoka prędkość
2	40	ABS/ESP
3	30	ABS/ESP
4	7,5	Czujnik kąta obciążenia (samochody z reflektorami ksenonowymi)
5	15	Podgrzewacz
6	10	Klimatyzacja; Syrena alarmu samochodowego.
7	15	Test żarówki
8	—	—
9	20	Spryskiwacze reflektorów
10	15	Reflektor świateł drogowych, lewy
11	15	Reflektor świateł mijania lewy
12	15	Reflektor świateł drogowych, prawy
13	15	Reflektor świateł mijania, prawy
14	30	Wentylator chłodnicy, wysoka prędkość
15	15	Światła przeciwmgielne (przedni spoiler)
16	30	Wycieraczka tylna
17	15	Klakson
18	—	—

Przekaźniki:
1		Test żarówki; Światło głowy; Migacz świateł drogowych.
2		Spryskiwacz reflektorów
3		Przednie światła przeciwmgielne
4		Wycieraczka tylna (9-5 SportWagon)
5		—
6		—
7		Czujnik deszczu
8		Wentylator chłodnicy, niska prędkość
9		Wentylator chłodnicy, wysoka prędkość
10		Sprężarka klimatyzacji
11		Wentylator chłodnicy, wysoka prędkość, prawy wentylator
12		Klakson
13		Dodatkowe światła (akcesoria)
14		Reflektor świateł drogowych
15		Reflektor świateł mijania
16		—
17		Wycieraczki
