Schematy skrzynek bezpieczników i przekaźników – Saab 9-5
Dotyczy pojazdów wyprodukowanych w latach:
2003.
Za zapalniczkę (gniazda zasilania) w Saab 9-5 odpowiada bezpiecznik nr 34 w skrzynce bezpieczników tablicy rozdzielczej.

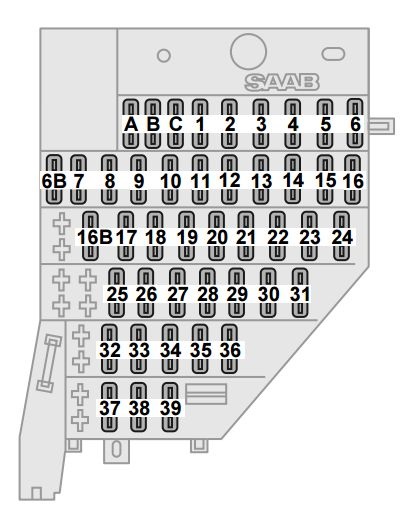

Panel przyrządów
Skrzynka bezpieczników znajduje się za pokrywą po stronie kierowcy na tablicy rozdzielczej.
Panel przekaźników znajduje się pod deską rozdzielczą.
| Numer |
Ampery [A] |
Opis |
| A |
30 |
Światła przyczepy |
| b |
10 |
Automatyczna skrzynia |
| C |
7,5 |
Elektryczne lusterka boczne;
DICE: ręczna regulacja długości świateł |
| 1 |
15 |
Światła stopu |
| 2 |
15 |
Światła cofania |
| 3 |
10 |
Światła postojowe, lewe |
| 4 |
10 |
Światła postojowe, prawe |
| 5 |
7,5 |
DICE / TWICE |
| 6 |
30 |
Elektryczne szyby prawe;
Ładowanie przyczepy. |
| 6B |
5 |
Światła hamowania przyczepy |
| 7 |
10 |
Wtryskiwacze silnika |
| 8 |
15 |
Oświetlenie bagażnika;
Blokada bagażnika;
Oświetlenie drzwi;
Pompa obiegowa;
Asystent parkowania;
SID. |
| 9 |
15 |
System nagłośnieniowy;
Zmieniarka CD. |
| 10 |
15 |
Ogrzewanie tylnego siedzenia;
Szyberdach. |
| 11 |
30 |
Fotel pasażera regulowany elektrycznie |
| 12 |
7,5 |
Automatyczna skrzynia |
| 13 |
20 |
System audio, wzmacniacz |
| 14 |
30 |
Układ zapłonowy, silnik |
| 15 |
20 |
Pompa paliwowa |
| 16 |
20 |
DICE (kierunkowskazy) |
| 16B |
— |
— |
| 17 |
20 |
System zarządzania silnikiem;
Główny instrument;
DICE / TWICE. |
| 18 |
40 |
Ogrzewanie lusterek drzwiowych;
Ogrzewanie tylnej szyby. |
| 19 |
10 |
OnStar;
Telematyka. |
| 20 |
15 |
ACC;
Oświetlenie wewnętrzne;
Tylne światło przeciwmgielne;
Migacz świateł drogowych. |
| 21 |
10 |
System nagłośnieniowy;
Lusterko wsteczne;
Czujnik kąta obciążenia (samochody z ksenonem);
Nawigacja (akcesoria);
Tempomat. |
| 22 |
40 |
Wentylator wewnętrzny |
| 23 |
15 |
Centralny zamek;
Nawigacja (akcesoria);
Pamięć lusterek zewnętrznych. |
| 24 |
40 |
Pompa powietrza (tylko 3.0t V6) |
| 25 |
30 |
Fotel kierowcy regulowany elektrycznie;
Klapka wlewu paliwa. |
| 26 |
7,5 |
Pamięć fotela kierowcy;
Pamięć lusterek;
Szyberdach;
Asystent parkowania;
Przypomnienie o pasie bezpieczeństwa. |
| 27 |
10 |
System zarządzania silnikiem;
Identyfikator SID;
Główny instrument. |
| 28 |
7,5 |
Poduszka powietrzna |
| 29 |
7,5 |
ABS/TCS/ESP |
| 30 |
7,5 |
Rozrusznik |
| 31 |
7,5 |
Tempomat;
Zawór wody;
Światła przeciwmgielne przednie;
Czujnik deszczu. |
| 32 |
15 |
Wentylowane przednie fotele |
| 33 |
7,5 |
Przełącznik kierunkowskazów |
| 34 |
30 |
Zapalniczka (przód/tył) |
| 35 |
15 |
Światła do jazdy dziennej |
| 36 |
30 |
Elektryczne szyby, lewe |
| 37 |
30 |
Wycieraczki;
Czujnik deszczu. |
| 38 |
30 |
Ogrzewanie elektryczne, przednie fotele |
| 39 |
20 |
Elektrozawór Limp-home (automatyczna skrzynia biegów);
OnStar;
Telematyka. |
Panel przekaźników
| Numer |
Opis |
| A |
— |
| b |
Elektryczne ogrzewanie tylnej kanapy |
| C1 |
— |
| C2 |
— |
| D |
— |
| E |
Przekaźnik główny (system zarządzania silnikiem) |
| F |
Klapka wlewu paliwa |
| g |
Pompa paliwowa |
| h |
Stacyjka |
| i |
Ogrzewanie tylnej szyby i lusterek bocznych |
| J |
— |
| K |
Przekaźnik rozrusznika |
| L1 |
Funkcja limp-home |
| L2 |
Bootlid |

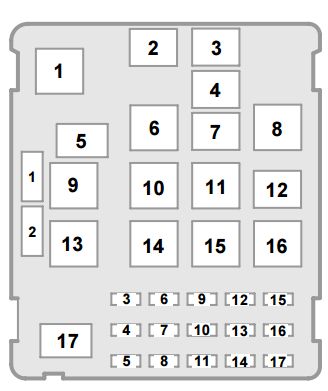

Skrzynka bezpieczników w komorze silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
40 |
Wentylator chłodnicy, wysoka prędkość |
| 2 |
60 |
ABS/TCS/ESP |
| 3 |
— |
— |
| 4 |
7,5 |
Czujnik kąta obciążenia (samochody z reflektorami ksenonowymi) |
| 5 |
15 |
Podgrzewacz |
| 6 |
10 |
Klimatyzacja;
Syrena alarmu samochodowego. |
| 7 |
15 |
Test żarówki |
| 8 |
— |
— |
| 9 |
— |
— |
| 10 |
15 |
Reflektor świateł drogowych, lewy |
| 11 |
15 |
Reflektor świateł mijania lewy |
| 12 |
15 |
Reflektor świateł drogowych, prawy |
| 13 |
15 |
Reflektor świateł mijania, prawy |
| 14 |
30 |
Wentylator chłodnicy, wysoka prędkość |
| 15 |
15 |
Światła przeciwmgielne (przedni spoiler) |
| 16 |
30 |
wycieraczka tylna;
Spryskiwacze reflektorów. |
| 17 |
15 |
Klakson |
| 18 |
— |
— |
|
|
|
| Przekaźniki: |
|
|
| 1 |
|
Test żarówki;
Światło głowy;
Migacz świateł drogowych. |
| 2 |
|
Spryskiwacz reflektorów |
| 3 |
|
Przednie światła przeciwmgielne |
| 4 |
|
Wycieraczka tylna (9-5 Wagon) |
| 5 |
|
— |
| 6 |
|
— |
| 7 |
|
Czujnik deszczu |
| 8 |
|
Wentylator chłodnicy, niska prędkość |
| 9 |
|
Wentylator chłodnicy, wysoka prędkość |
| 10 |
|
Sprężarka klimatyzacji |
| 11 |
|
Wentylator chłodnicy, wysoka prędkość, prawy wentylator |
| 12 |
|
Klakson |
| 13 |
|
Dodatkowe światła (akcesoria) |
| 14 |
|
Reflektor świateł drogowych |
| 15 |
|
Reflektor świateł mijania |
| 16 |
|
— |
| 17 |
|
Wycieraczki |
