Schematy skrzynek bezpieczników i przekaźników – Saab 9-3
Dotyczy pojazdów wyprodukowanych w latach:
2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Za zapalniczkę (gniazdka) w Saab 9-3 odpowiada bezpieczniki nr 10 (gniazdo elektryczne w schowku między siedzeniami) i nr 22 (zapalniczka) w skrzynce bezpieczników w tablicy rozdzielczej.

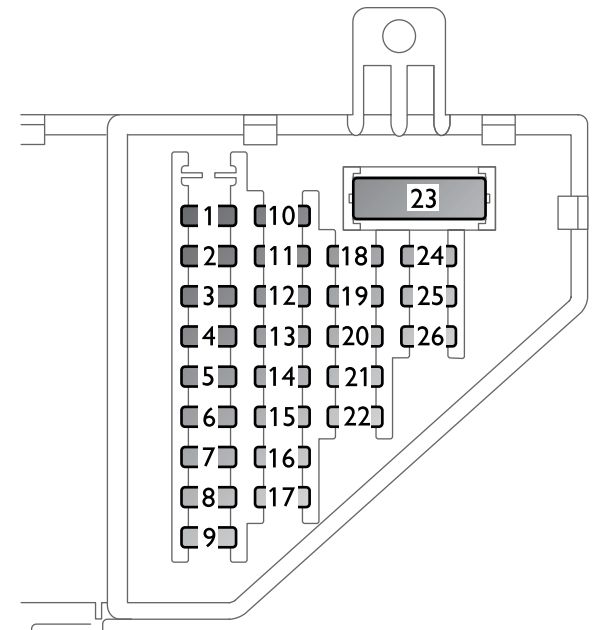

Skrzynka bezpieczników w desce rozdzielczej
Znajduje się za osłoną na desce rozdzielczej po stronie kierowcy.
| Numer |
Ampery [A] |
Opis |
| 1 |
15 |
Blokada kierownicy |
| 2 |
5 |
Jednostka kolumny kierownicy;
Stacyjka. |
| 3 |
10 |
Zestaw głośnomówiący |
| 4 |
10 |
Główna jednostka przyrządu;
Automatyczna klimatyzacja (ACC) |
| 5 |
7,5 |
Moduł sterujący w drzwiach wejściowych;
Blokada zmiany biegów hamulca postojowego (automatyczna skrzynia biegów). |
| 6 |
7,5 |
Włącznik światła hamowania |
| 7 |
20 |
Panel bezpieczników w desce rozdzielczej;
Drzwiczki wlewu paliwa. |
| 8 |
30 |
Moduł sterujący w drzwiach przednich pasażera |
| 9 |
10 |
Panel bezpieczników w desce rozdzielczej |
| 10 |
30 |
Gniazdo przyczepy;
Gniazdo elektryczne w schowku między siedzeniami |
| 11 |
10 |
Połączenie łącza danych (diagnostyka) |
| 12 |
15 |
Oświetlenie wewnętrzne, w tym pudełko na rękawiczki |
| 13 |
10 |
Akcesoria |
| 14 |
20 |
Wzmacniacz 2, nagłośnienie 3 |
| 15 |
30 |
Moduł sterujący w drzwiach kierowcy |
| 16 |
5 |
System wykrywania pasażerów |
| 17 |
– |
– |
| 18 |
– |
– |
| 19 |
– |
– |
| 20 |
7,5 |
Przełącznik poziomowania reflektorów |
| 21 |
7,5 |
Zestaw głośnomówiący;
Włącznik świateł hamowania;
Przełącznik pedału sprzęgła |
| 22 |
30 |
Zapalniczka |
| 23 |
40 |
Wentylator kabinowy |
| 24 |
7,5 |
Moduł sterowania poduszką powietrzną |
| 25 |
– |
– |
| 26 |
5 |
Czujnik odchylenia (samochody z ESP) |
| 27 |
– |
– |

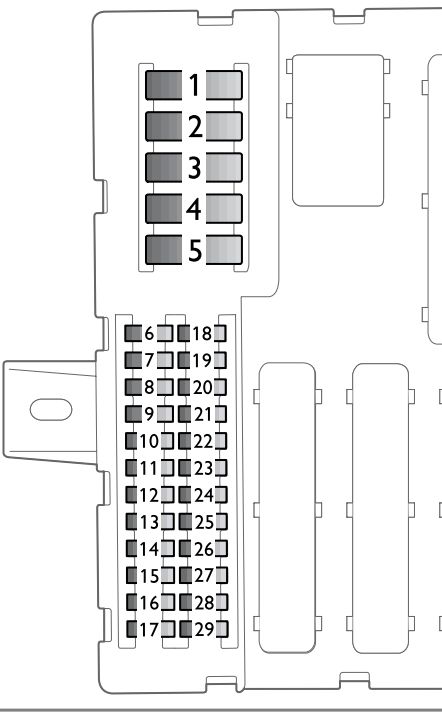

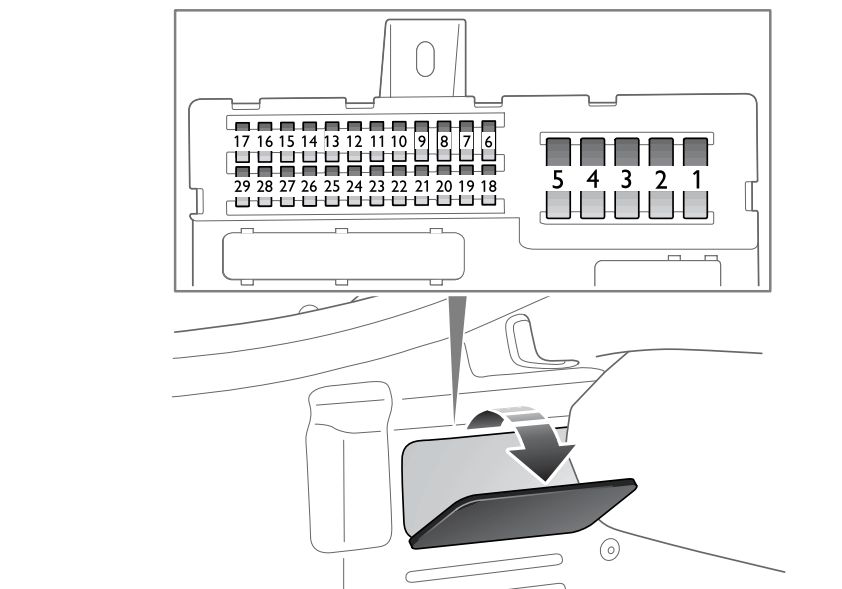

Skrzynka bezpieczników bagażnika, Sport Sedan
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie bagażnika.
Skrzynka bezpieczników bagażnika, kabriolet
| Numer |
Ampery [A] |
Opis |
| 1-5 |
MAXI |
– |
| 6 |
30 |
Moduł sterujący w lewych tylnych drzwiach |
| 7 |
30 |
Moduł sterujący w prawych tylnych drzwiach |
| 8 |
20 |
Przyczepa |
| 9 |
– |
– |
| 10 |
30 |
Lewe światło hamowania;
Tylny prawy kierunkowskaz;
Prawe tylne światło;
Prawe światło cofania;
Wysoko zamontowane światło hamowania;
Światła przyczepy. |
| 11 |
10 |
XWD |
| 12 |
– |
– |
| 13 |
– |
– |
| 14 |
– |
– |
| 15 |
15 |
Ogrzewanie siedzenia, lewe siedzenie |
| 16 |
15 |
Ogrzewanie siedzenia, prawe siedzenie |
| 17 |
7,5 |
Automatyczne przyciemnianie czujnika deszczu w lusterku wstecznym |
| 18 |
15 |
Szyberdach |
| 19 |
– |
– |
| 20 |
7,5 |
Radio XM, tuner TMC |
| 21 |
7,5 |
Moduł sterujący wspomagania parkowania (SPA) w tylnych drzwiach;
Światło kopuły (kabriolet) |
| 22 |
30 |
Radio;
Nawigacja |
| 23 |
7,5 |
TPMS (automatyczny system monitorowania ciśnienia w oponach) |
| 24 |
10 |
Czujnik ruch ;
Czujnik pochylenia;
Światło kopuły (kabriolet). |
| 25 |
30 |
Fotel kierowcy regulowany elektrycznie z pamięcią |
| 26 |
30 |
Prawe światło stopu;
Tylny lewy kierunkowskaz;
Lewe tylne światło;
Tylne światło przeciwmgielne;
Lewe światło cofania;
Oświetlenie tablicy rejestracyjnej;
Oświetlenie bagażnika;
Światła przyczepy. |
| 27 |
10 |
Kabriolet:
podparcie lędźwiowe,
elektrycznie regulowane przednie siedzenie. |
| 28 |
15 |
Telematyka |
| 29 |
– |
– |

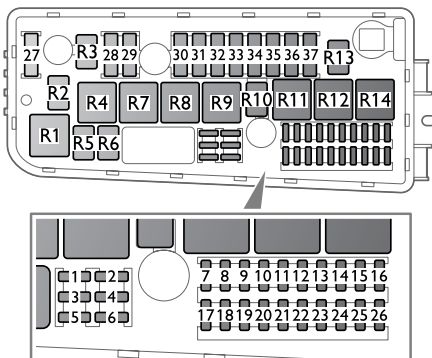

Skrzynka bezpieczników w komorze silnika
W pobliżu akumulatora znajdują się dwie skrzynki bezpieczników.
| Numer |
Ampery [A] |
Opis |
| 1 |
– |
– |
| 2 |
10 |
Moduł sterujący silnika;
Moduł sterowania automatyczną skrzynią biegów |
| 3 |
20 |
Klakson |
| 4 |
10 |
Moduł sterujący silnika;
Wyłącznik akumulatora. |
| 5 |
– |
– |
| 6 |
10 |
Dźwignia zmiany biegów automatycznej skrzyni biegów;
Przełącznik pedału sprzęgła. |
| 7 |
10 |
Ksenonowe reflektory zakrętowe, lewe |
| 8 |
5 |
Przekaźnik pompy próżniowej (układ hamulcowy) |
| 9 |
– |
– |
| 10 |
– |
– |
| 11 |
– |
– |
| 12 |
10 |
Pompa płynu do spryskiwaczy szyby tylnej |
| 13 |
– |
– |
| 14 |
– |
– |
| 15 |
30 |
Pompa płynu do spryskiwaczy, reflektory |
| 16 |
30 |
Przednie prawe światło postojowe;
Przedni prawy kierunkowskaz;
Lewy i prawy kierunkowskaz;
Prawe światła drogowe;
Lewe światło mijania;
Przednie lewe światło przeciwmgielne. |
| 17 |
30 |
Silnik wycieraczek szyby przedniej, niska prędkość |
| 18 |
30 |
Silnik wycieraczek szyby przedniej, duża prędkość |
| 19 |
20 |
Ogrzewanie postojowe;
Podgrzewacz pomocniczy. |
| 20 |
10 |
Reflektory ksenonowe z regulacją poziomu reflektorów, prawe |
| 21 |
– |
– |
| 22 |
30 |
Pompa płynu do spryskiwaczy, szyba przednia |
| 23 |
– |
– |
| 24 |
20 |
Flash-to-pass;
Światła drogowe prawe i lewe (tylko samochody ze światłami do jazdy dziennej). |
| 25 |
20 |
Wzmacniacz, nagłośnienie II |
| 26 |
30 |
Przedni lewy kierunkowskaz;
Przednie lewe światło postojowe;
Przednie prawe światło przeciwmgielne;
Prawe światło mijania;
Lewe światła drogowe. |
| 27-37 |
MAXI |
– |
Przyporządkowanie przekaźników w komorze silnika
| R1 |
Pompa płynu do spryskiwaczy, szyba przednia |
| R2 |
– |
| R3 |
– |
| R4 |
– |
| R5 |
Flash-to-pass |
| R6 |
Klakson |
| R7 |
– |
| R8 |
Rozrusznik |
| R9 |
Wycieraczki WŁ./WYŁ. |
| R10 |
Pompa płynu do spryskiwaczy szyby tylnej |
| R11 |
Zapłon +15 |
| R12 |
Wycieraczki przedniej szyby, wysoka/niska prędkość |
| R13 |
– |
| R14 |
Pompa płynu do spryskiwaczy, reflektory |
| R15 |
– |
| R16 |
– |

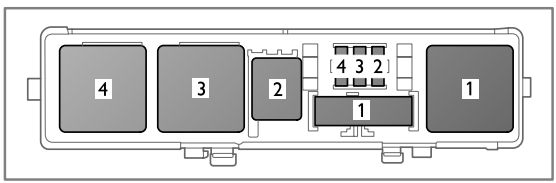

Skrzynka bezpieczników przed akumulatorem
| Numer |
Ampery [A] |
Opis |
| 1 |
– |
Pompa powietrza, powietrze wtórne |
| 2 |
20 |
Pompa paliwowa;
Podgrzane sondy lambda (sonda lambda). |
| 3 |
10 |
Sprężarka klimatyzacji |
| 4 |
30 |
Główny przekaźnik |
|
|
|
|
|
Przekaźniki: |
|
|
1 – |
|
|
2 – Sprężarka klimatyzacji |
|
|
3 – Podgrzane czujniki tlenu (sonda lambda) |
|
|
4 – Główny przekaźnik, silnik (ECM/EVAP/wtryskiwacze) |
