Schematy skrzynek bezpieczników i przekaźników – Renault Vel Satis
Dotyczy pojazdów wyprodukowanych w latach:
2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Za zapalniczki (gniazdo zasilania) w Renault Vel Satis odpowiada bezpiecznik F24 w skrzynce bezpiecznikowej na desce rozdzielczej.

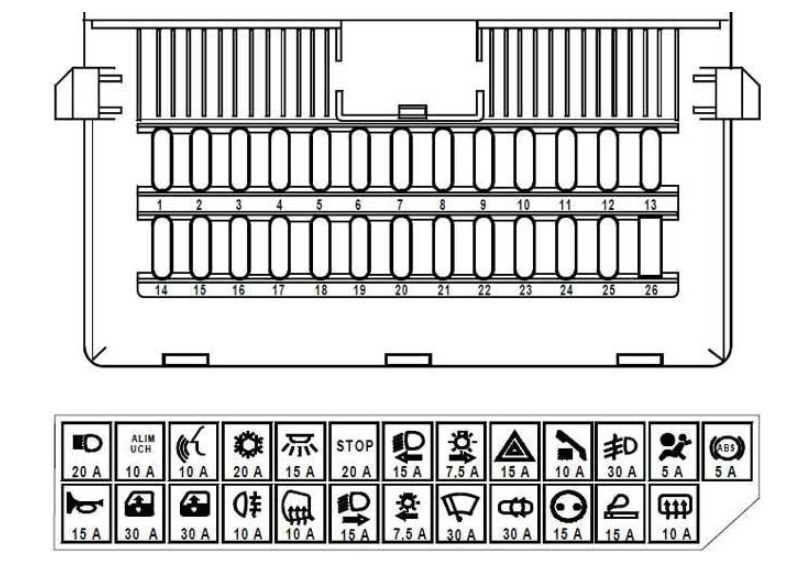

Skrzynka bezpieczników na desce rozdzielczej
| Numer |
Ampery [A] |
Opis |
| F1 |
20 |
Światła drogowe |
| F2 |
10 |
Zasilanie modułu zespolonego w kabinie;
Czytnik kart;
Elektryczny hamulec postojowy. |
| F3 |
10 |
Syntezator mowy;
Komputer z żarówką wyładowczą;
Tablica przyrządów;
Dysze grzewcze;
Koło regulatora reflektorów;
Automatyczne sterowanie ogranicznikiem
prędkości. |
| F4 |
20 |
Światła cofania;
Ogrzewanie i wentylacja;
Pomoc w parkowaniu;
Alarm + sygnał zasilania po zapłonie;
Włącznik oświetlenia;
Czujnik deszczu;
Przekaźnik podgrzewanej szyby przedniej;
Sprężarka klimatyzacji;
Sygnał silnika wycieraczek;
Automatycznie ściemniające lusterko wsteczne. |
| F5 |
15 |
Czasowe oświetlenie wnętrza;
Komputer pasów bezpieczeństwa, |
| F6 |
20 |
Światła hamowania;
Dźwignia wycieraczek;
Gniazdo diagnostyczne;
Wyświetlacz czujnika ciśnienia w oponach;
Lampka kontrolna blokady przed dziećmi;
Lampka kontrolna tylnej blokady elektrycznej;
Oświetlenie włącznika elektrycznego szyby;
Przełącznik tempomatu. |
| F7 |
15 |
Reflektor mijania lewy;
Komputer żarówki wyładowczej;
Silnik regulacji wiązki światła. |
| F8 |
15 |
Światła prawostronne |
| F9 |
15 |
Światła i wskaźniki ostrzegawcze |
| F10 |
10 |
System komunikacji;
Radio;
Przekaźniki siedzenia;
Komputer z pamięcią siedzenia. |
| F11 |
30 |
Syntezator mowy;
Tablica przyrządów;
Przednie światła przeciwmgielne;
Elektryczny zamek tylnej klapy;
Klimatyzacja. |
| F12 |
5 |
Poduszki powietrzne i napinacze |
| F13 |
5 |
Komputer ABS;
Elektroniczna dystrybucja hamowania. |
| F14 |
15 |
Klakson |
| F15 |
30 |
Elektrycznie sterowana szyba przednia po stronie kierowcy;
Elektryczne lusterka boczne;
Moduł multipleksujący szyby elektryczne. |
| F 16 |
30 |
Elektryczna szyba przednia po stronie pasażera;
Jednostka multipleksująca szyby elektryczne. |
| F17 |
10 |
Tylne światła przeciwmgielne |
| F18 |
10 |
Podgrzewane lusterka boczne |
| F19 |
15 |
Światło mijania prawe |
| F20 |
7,5 |
Światła boczne z lewej strony;
Przyciemnione oświetlenie i schowek;
Oświetlenie tablicy rejestracyjnej;
Oświetlenie tylnej zapalniczki i popielniczek;
Oświetlenie włącznika z wyjątkiem
drzwi i świateł awaryjnych;
Oświetlenie kontrolne hamulca postojowego. |
| F21 |
30 |
Wycieraczka tylnej szyby |
| F22 |
30 |
Centralny zamek |
| F23 |
15 |
Tylna zapalniczka;
Telefon; |
| F24 |
15 |
Zapalniczka |
| F25 |
10 |
Blokada kierownicy;
Przekaźnik podgrzewania tylnej szyby. |
Przekaźniki
| Numerr |
Opis |
| PRZEKAŹNIK |
| REL 2 |
Ogrzewana tylna szyba |
| REL 7 |
Przednie światła przeciwmgielne |
| REL 9 |
Wycieraczki |
| REL 10 |
Wycieraczki |
| REL 11 |
Tylna wycieraczka przez światła cofania |
| REL 12 |
Centralny zamek |
| REL 13 |
Centralny zamek |
| REL 18 |
Czasowe oświetlenie wnętrza |
| REL 19 |
Zasilanie akcesoriów |
| REL 21 |
Blokada rozrusznika |
| REL 22 |
Komputer/ + po włączeniu zapłonu |
| REL 23 |
Akcesoria, radiol
Tylne szyby elektryczne, |
| Bocznica |
| SH 1 |
Tylne szyby elektryczne |
| SH 2 |
Elektryczne szyby przednie |
| SH 3 |
Światła do jazdy dziennej (światła mijania) |
| SH 4 |
Światła do jazdy dziennej (światła pozycyjne) |
Konsola środkowa
Bezpiecznik odcinający dla konsumenta znajduje się w konsoli środkowej, pod osłoną podłokietnika.
| Numer |
Ampery [A] |
Opis |
| F50 |
20 |
Bezpiecznik odcinający konsumenta:
Gniazdo diagnostyczne;
Radio;
Sterownik klimatyzacji;
Komputer z pamięcią siedzenia;
Wyświetlacz zegara/temperatury zewnętrznej/radia;
Komputer nawigacyjny;
Komputer ciśnienia w oponach;
Centralna jednostka komunikacyjna;
Złącze alarmowe;
Pamięć fotela. |

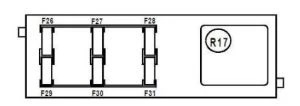

Powyżej skrzynki UCH
Ta skrzynka bezpieczników znajduje się w kabinie pasażerskiej nad zespołem zespolonym w kabinie pasażerskiej po stronie kierowcy.
| Numer |
Ampery [A] |
Opis |
| F26 |
30 |
Gniazdo przyczepy kempingowej |
| F27 |
30 |
Szyberdach |
| F28 |
30 |
Elektrycznie sterowana szyba tylna lewa |
| F29 |
30 |
Elektrycznie sterowana szyba tylna prawa |
| F30 |
5 |
Czujnik kąta skrętu kierownicy |
| F31 |
– |
– |
| Przekaźnik |
| R19 |
Okno elektryczne |

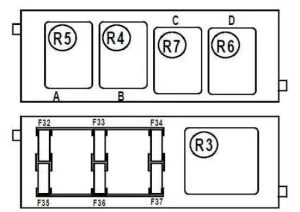

Schowek na rękawiczki
Ta skrzynka bezpieczników znajduje się w przedziale pasażerskim, za schowkiem na rękawiczki.
| Numer |
Ampery [A] |
Opis |
| F32 |
– |
– |
| F33 |
– |
– |
| F34 |
15 |
Zasilanie elektryczne siedzenia kierowcy |
| F35 |
20 |
Podgrzewane siedzenia kierowcy i pasażera |
| F36 |
20 |
Elektryczny fotel kierowcy |
| F37 |
20 |
Elektryczny fotel pasażera |
| Przekaźnik |
| R3 |
Zasilanie siedzenia |
| R4 |
Monitor świateł do jazdy dziennej |
| R5 |
Kod świateł do jazdy dziennej |
| R6 |
Pompa spryskiwaczy reflektorów |
| R7 |
Zgaszone światła hamowania |

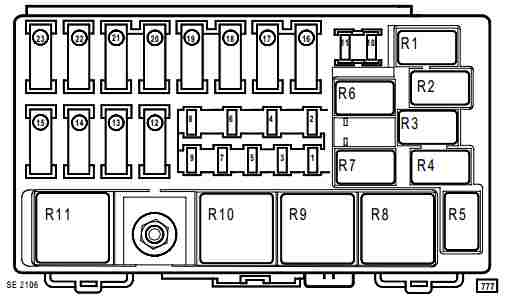

Skrzynka bezpieczników w komorze silnika
Renault Vel Satis – schemat skrzynki bezpieczników – komora silnika
| Nr |
Amp [A] |
Opis |
| FM1 |
7,5 |
Automatyczna skrzynia biegów |
| FM2 |
10 |
Dodatkowa nagrzewnica;Przekaźnik sterujący nagrzewnicą Diesel. |
| FM3 |
30 |
Przekaźnik wtrysku |
| FM4 |
5 |
DPO:
automatyczna skrzynia biegów |
| 15 |
SU1:
Automatyczna skrzynia biegów |
| FM5 |
30 |
Dodatkowa nagrzewnica;
Przekaźnik nagrzewnicy oleju napędowego. |
| FM6 |
10 |
Komputer wtrysku;
Elektrozawór oleju napędowego;
Nagrzewnica oleju napędowego. |
| FM7 |
– |
– |
| FM8 |
– |
– |
| FM9 |
20 |
Wentylator o niskiej prędkości;
Sprzęgło klimatyzacji i siłownik o zmiennej wydajności. |
| FM 10 |
30 |
Komputer ABS/ESP |
| FM11 |
30 |
Klakson wielofunkcyjny |
| FM12 |
70 |
Podgrzewanie oleju napędowego |
| FM13 |
70 |
Grzałka przez przekaźnik R11 |
| FM14 |
70 |
Grzałka przez przekaźnik R1 i grzałka przez przekaźnik R5 |
| FM15 |
60 |
Wentylator o wysokiej i niskiej prędkości z klimatyzacją |
| FM16 |
40 |
Spryskiwacze reflektorów;
Przekaźnik odladzania. |
| FM17 |
40 |
Komputer ABS/ESP i podciśnienie ABS |
| FM18 |
70 |
Przedział pasażerski nr 1 |
| FM19 |
70 |
Przedział pasażerski |
| FM20 |
60 |
Przedział pasażerski nr 3 |
| FM21 |
60 |
Odcięcie odbiornika bezpiecznika zasilania przedziału pasażerskiego nr 2 |
| FM22 |
80 |
Odmrażanie szyby przedniej |
| FM23 |
60 |
Wycieraczka szyby przedniej i elektryczny hamulec postojowy. |
| Przekaźniki |
| R1 |
F4R – G9T – P9X:
Dodatkowa nagrzewnica 1 |
| R2 |
F4R – G9T:
Wentylator wolnoobrotowy z ogrzewaniem
V4Y – P9X:
Zespół wentylatorowy z klimatyzacją |
| R3 |
– |
| R4 |
– |
| R5 |
F4R – G9T – P9X:
Dodatkowa nagrzewnica 3 |
| R6 |
F4R – G9T:
Pompa paliwa
V4Y:
Wtrysk |
| R7 |
F4R – G9T – P9X:
Nagrzewnica Diesel
V4Y:
Bezpieczeństwo silnika krokowego. |
| R8 |
Blokada wtrysku |
| R9 |
F4R – G9T:
Zespół wentylatora wolnoobrotowego z klimatyzacją
V4Y – P9X:
zespół wentylatora z klimatyzacją |
| R10 |
Wentylator z klimatyzacją |
| R11 |
F4R – G9T – P9X:
Dodatkowa nagrzewnica 2. |
