Schemat skrzynek bezpieczników i przekaźników – Renault Twingo Z.E. Electric
Dotyczy pojazdów nowych w latach:
2021, 2022.

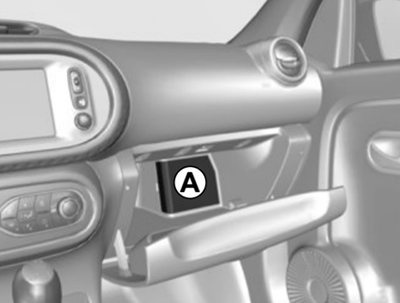

Przedział pasażerski
Zwolnij pokrywę A

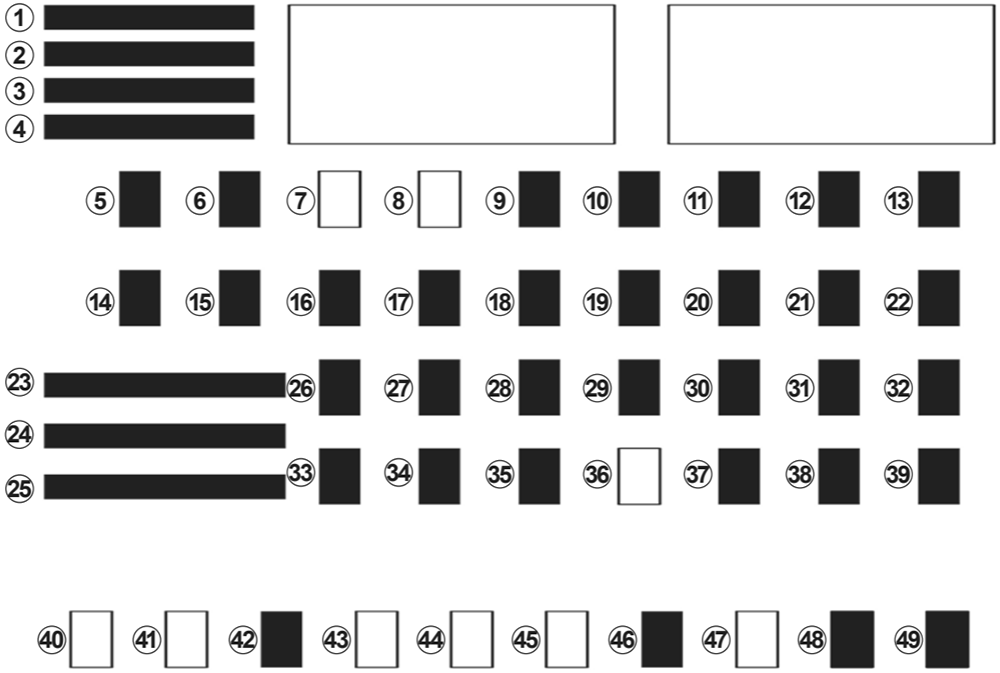

| Numer |
Zadanie |
| 1 |
Nieużywany |
| 2 |
Okna elektryczne |
| 3 |
Manetka |
| 4 |
Zarządzanie energią ECU |
| 5 |
Gniazdo diagnostyczne CAN centralna bramka |
| 6 |
tablica przyrządów |
| 7 |
Nieużywany |
| 8 |
Nieużywany |
| 9 |
Nieużywany |
| 10 |
Jednostka centralna przedziału pasażerskiego
Elektryczny zamek drzwi |
| 11 |
Jednostka centralna przedziału pasażerskiego
Kierunkowskazy |
| 12 |
Zarządzanie energią ECU |
| 13 |
jednostka centralna przedziału pasażerskiego |
| 14 |
Pompka spryskiwacza szyby przedniej
UCH
Dźwignia zmiany biegów |
| 15 |
czujnik kąta odbioru |
| 16 |
Przekaźnik akumulatora / oświetlenie bagażnika / światło dachowe / moduł ostrzegania o pasach bezpieczeństwa / czujnik deszczu i światła / klakson |
| 17 |
ABS/ESP ECU
Przełącznik świateł hamowania Przełącznik transpondera |
| 18 |
Regulacja lusterka wewnętrznego |
| 19 |
Jednostka centralna przedziału pasażerskiego
Wyłącznik świateł hamowania |
| 20 |
Wspomaganie parkowania ECU
Regulacja reflektorów
Dodatkowe ogrzewanieKamera przednia
Tempomat
ECU dachu panoramicznego
Podgrzewane siedzenia |
| 21 |
Poduszki powietrzne/napinacze |
| 22 |
Wspomaganie kierownicy |
| 23 |
moduł klimatyzacji |
| 24 |
przekaźnik akumulatora |
| 25 |
Zarządzanie energią ECU wycieraczek przednich |
| 26 |
Radio |
| 27 |
Podwójne sterowanie w szkole nauki jazdy |
| 28 |
gniazdo akcesoriów |
| 29 |
Odszranianie/odparowywanie tylnej szyby |
| 30 |
Klakson |
| 31 |
ECU pojazdu elektrycznego |
| 32 |
jednostka centralna przedziału pasażerskiego |
| 33 |
Klakson |
| 3. 4 |
Zarządzanie energią ECU oświetlenia zewnętrznego |
| 35 |
Zarządzanie energią ECU oświetlenia zewnętrznego |
| 36 |
Nieużywany |
| 37 |
Podgrzewane lustra |
| 38 |
Elektryczny silnik szyby |
| 39 |
Bagażnik rowerowy |
| 40 |
Nieużywany |
| 41 |
Nieużywany |
| 42 |
Nieużywany |
| 43 |
Nieużywany |
| 44 |
Nieużywany |
| 45 |
Nieużywany |
| 46 |
Nieużywany |
| 47 |
Nieużywany |
| 48 |
Elektroniczny moduł sterujący mocy |
| 49 |
Sprężarka klimatyzacji/chłodnica akumulatora trakcyjnego/sterownik klimatyzacji/wentylator silnika trakcyjnego/dźwignia zmiany biegów/przekaźnik odszraniania tylnej szyby/czujnik temperatury w przedziale pasażerskim/czujnik wstrząsu |

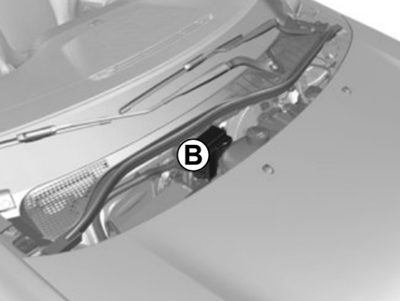

Komora silnika
Niektóre funkcje są zabezpieczone bezpiecznikami znajdującymi się w komorze silnika w jednostce B. Jednak ze względu na ich słabą dostępność zalecamy wymianę bezpieczników u Przedstawiciela Marki.
