Schematy skrzynek bezpieczników i przekaźników – Renault Twingo I
Dotyczy pojazdów wyprodukowanych w latach:
1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Przedział pasażerski
Aby uzyskać dostęp, pociągnij schowek do siebie.
Typ 1
Opis
- 20A Blok przyłączeniowy silnika
- 15A Wycieraczka tylnej szyby, światła cofania, pompa spryskiwacza
- 10A Napinacze, poduszka powietrzna, immobilizer silnika
- Radio 10A
- 20A Podgrzewana tylna szyba
- Układ wtryskowy 20A
- 20A Wentylator ogrzewania/klimatyzacji
- 15A światła hamowania
- 15A wycieraczka
- 10A Tylne światła przeciwmgielne
- 10A Układ przeciwblokujący – ABS
- 25A Zapalniczka, szyberdach
- 15A Światła drogowe głównego reflektora
- 15A Prawy reflektor świateł drogowych
- 30A Elektryczne szyby
- 15A Lewy reflektor mijania
- 15A Prawy reflektor mijania
- 10A Światła po lewej stronie
- Lampy 10A po prawej stronie
- Wskaźniki 25A, tylne światło przeciwmgielne, UCH
- 10A Klakson, immobilizer silnika
- 10A Oświetlenie wnętrza, gniazdo diagnostyczne
- 10A Elektryczne wspomaganie kierownicy
- Nieużywany
- 15A Elektryczny zamek drzwi, elektryczne lusterka boczne
- –
- Reduktor sekwencyjny 2A
Typ 2
Opis
| 1 |
Wycieraczki / Obrotomierz |
| 2 |
Wycieraczki / Obrotomierz |
| 3 |
Wspomaganie kierownicy |
| 4 |
Transmisja sekwencyjna |
| 5 |
Światło hamowania / ogranicznik prędkości |
| 6 |
Światło cofania/sterowanie lusterkiem wstecznym/klakson alarmowy/kontrola odległości parkowania; |
| 7 |
Poduszka powietrzna |
| 8 |
Wyposażenie elektryczne w przedziale pasażerskim / tablicy rozdzielczej |
| 9 |
System wtrysku |
| 10 |
ABS / ASR / ESP |
| 11 |
Kierunkowskazy/gniazdo diagnostyczne |
| 12 |
Zasilanie / Tablica przyrządów |
| 13 |
Światła mijania / Tylne światło przeciwmgielne |
| 14 |
Elektryczny zamek do drzwi |
| 15 |
Światła postojowe / Przednie światła przeciwmgielne |
| 16 |
Transmisja sekwencyjna |
| 17 |
Podgrzewana szyba tylna / Podgrzewane lusterka wsteczne |
| 18 |
Oświetlenie wnętrza / Oświetlenie pomocnicze / Ogrzewanie i klimatyzacja / Obrotomierz |
| 19 |
światła postojowe |
| 20 |
Przednie i tylne światła przeciwmgielne |
| 21 |
Światła drogowe / klakson |
| 22 |
Światła drogowe |
| 23 |
Okna elektryczne |
| 24 |
Wentylacja wewnętrzna |
| 25 |
Światła mijania / Przednie i tylne światła przeciwmgielne |
| 26 |
Szyberdach |
| 27 |
Sekwencyjna skrzynia biegów |
| 28 |
Wentylacja wewnętrzna |
| 29 |
Radio / Wyposażenie elektryczne w kabinie / Klimatyzacja / Tablica przyrządów / Podgrzewany fotel |
| 30 |
Zapalniczka |
| 31 |
Okna elektryczne |
| 32 |
Reflektor świateł drogowych, prawy |
| 33 |
Lewy reflektor świateł drogowych i lampka ostrzegawcza tablicy rozdzielczej |
| 34 |
Reflektor świateł mijania prawe |
| 35 |
Lewy reflektor świateł mijania i lampka ostrzegawcza tablicy rozdzielczej |
| 36 |
Wycieraczka tylnej szyby |
| 37 |
Podgrzewane lusterka wsteczne |
| 38 |
Sygnał |
| 39 |
Tylne światła przeciwmgielne |
| 40 |
Miejsce zarezerwowane na dodatkowe wyposażenie |
| 41 |
Podgrzewane siedzenia |
| 42 |
Światło po prawej stronie / oświetlenie wnętrza instrumentu |
| 43 |
Światło po lewej stronie |
| 44 |
Miejsce zarezerwowane na dodatkowe wyposażenie |
| 45 |
Przełącznik drzwi kierowcy |
| 48 |
Radio / Alarm dźwiękowy / Wyświetlacz |
Elementy przekaźnikowe są instalowane pod panelem za tym urządzeniem. Na przykład przekaźnik kierunkowskazów znajduje się w obszarze pedałów.
Skrzynka przekaźników przedziału pasażerskiego
Ta tablica znajduje się pod deską rozdzielczą obok pedałów.
| Numer |
Opis |
| A |
Transmisja sekwencyjna |
| B |
— |
| C |
Uruchamianie sekwencyjnej skrzyni biegów |
| D |
— |
| E |
— |

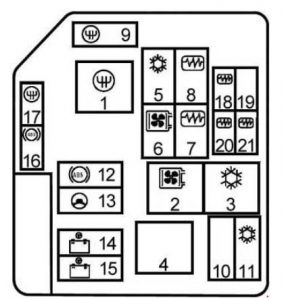

Skrzynka bezpieczników w komorze silnika
| Numer |
Ampery [A] |
Opis |
| PRZEKAŹNIK |
| 1 |
50 |
Sekwencyjna skrzynia biegów |
| 2 |
50 |
Zespół wentylatorów (z klimatyzacją) |
| 3 |
25 |
Wentylator wolnoobrotowy (z klimatyzacją) |
| 4 |
— |
— |
| 5 |
25 |
Sprężarka klimatyzacji |
| 6 |
25 |
Montaż wentylatorów (oprócz klimatyzacji) |
| 7 |
25 |
Blokada wtrysku |
| 8 |
25 |
Pompa paliwowa |
| BEZPIECZNIKI |
| 9 |
30 |
Sekwencyjna skrzynia biegów |
| 10 |
— |
— |
| 11 |
40 |
Klimatyzacja |
| 12 |
30 |
System antywłamaniowy |
| 13 |
30 |
Elektryczne wspomaganie kierownicy |
| 14 |
60 |
Przedział pasażerski |
| 15 |
60 |
Przedział pasażerski |
| 16 |
20 |
Sekwencyjna skrzynia biegów |
| 17 |
30 |
System antywłamaniowy |
| 18 |
10 |
Wtryskiwacze |
| 19 |
— |
— |
| 20 |
25 |
Wtryskiwacze |
| 21 |
15 |
Wtryskiwacze |
