Schemat skrzynek bezpieczników i przekaźników – Renault Scenic III

Dotyczy pojazdów nowych w latach:

2010, 2011, 2012, 2013, 2014, 2015, 2016.

Przedział pasażerski

Główna skrzynka

Znajduje się w desce rozdzielczej po lewej stronie.

Opis

• A 70А – przekaźnik mocy (+akumulator) z opóźnionym wyłączeniem (bez wyłączania przy starcie)
• B 70А – przekaźnik mocy (+akumulator) z opóźnionym wyłączeniem (z wyłączeniem zasilania przy starcie)
• C 40C – przekaźnik odmgławiacza tylnej szyby
• D 20A – przekaźnik klaksonowy

Dodatkowe przekaźniki

Osobny przekaźnik „+” może znajdować się pod siedzeniem pasażera , gdy silnik 40A pracuje. W ten sposób na skrzynce nagrzewnicy konsoli środkowej mogą znajdować się 3 pomocnicze przekaźniki ogrzewania.

Komora silnika

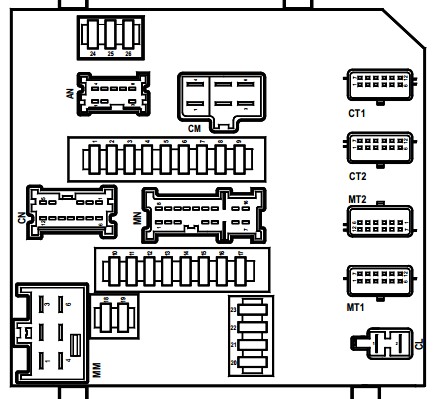

Skrzynka bezpiecznikowa

Znajduje się w skrzynce połączeniowej silnika (komora silnika).

Opis

1. 10A – Światło boczne (prawy reflektor, prawe światło tylne, reflektory), oświetlenie tablicy rejestracyjnej, oświetlenie zapalniczki, oświetlenie przełączników szyb elektrycznych, system audio, jednostka sterująca systemu nawigacji, klawiatury systemu multimedialnego
2. 10A – Światło pozycyjne (reflektor lewy, lampa tylna lewa), lampa lewa na tylnej klapie
3. 15A – Pompa spryskiwacza reflektorów
4. 20A – Światła przeciwmgielne
5. 10A – Światła drogowe (lewy reflektor blokowy)
6. 10A – Światła drogowe (prawy reflektor)
7. 15A – Gniazdo diagnostyczne, przekaźnik ogrzewania tylnej szyby, przełącznik trybu automatycznej skrzyni biegów, elektryczny korektor reflektorów, sterownik lamp wyładowczych, sterownik dodatkowej nagrzewnicy, ogranicznik prędkości, automatyczny hamulec postojowy, sterownik automatycznego parkowania, przyciemniane lusterko w przedziale pasażerskim
8. 30A – ABS/ESP ECU
9. 30A – Wycieraczka przednia
10. 10A – Jednostka sterująca poduszki powietrznej
11. 20A – Nieużywany
12. 7,5А – ECU skrzyni biegów
13. 25A – System zarządzania silnikiem
14. 15A – Czujniki stężenia tlenu – ogrzewanie
15. 20A – ECU skrzyni biegów
16. 5A – Sygnały hamowania, elektryczna jednostka sterująca, elektryczne wspomaganie kierownicy
17. 10A – Czujnik trybów pracy automatycznej skrzyni biegów, elektrokorektor reflektorów, przekaźnik świateł cofania
18. 15A – CECBS
19. 25A – Rozrusznik
20. – Nieużywany
21. 20A – Moduł paliwowy, cewki zapłonowe, ECU LPG
22. 10A – Sprzęgło elektromagnetyczne sprężarki klimatyzatora
23. 5A – układ wtrysku ECU
24. 20A – Światło mijania (lewy reflektor), elektrokorektor
25. 20A – Światło mijania (prawy reflektor), elektrokorektor
26. – Nieużywany

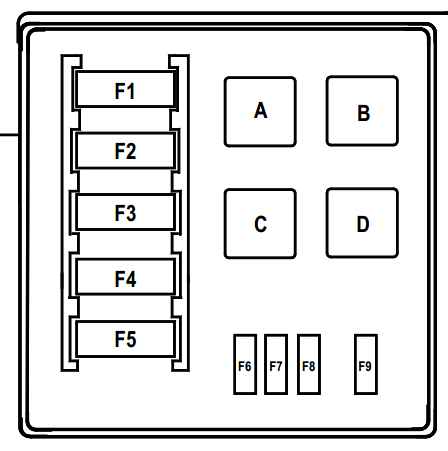

Skrzynka 2

Znajduje się w skrzynce połączeniowej w komorze silnika pod jednostką zabezpieczającą i przełączającą.

Opis

• A – Nieużywany
• B – Przekaźnik podgrzewacza paliwa
• C – Przekaźnik światła cofania
• D – Nieużywany
• F1 – jednostka sterująca grzałką zanurzeniową 80A
• F2 – 70A jednostka grzewcza
• F3 – nie używany
• F4 – jednostka sterująca grzałką zanurzeniową 80A
• F5 – przekaźnik wentylatora 60A / 40A
• F6 – 20A Przekaźnik podgrzewacza paliwa
• F7 – nie używany
• F8 – 30A przekaźnik wentylatora
• F9 – nie używany

Skrzynka w pobliżu akumulatora

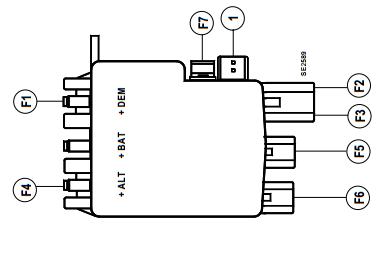

Typ 1

Opis

• F1 – 190A Rozrusznik
• F2 – skrzynka bezpieczników i przekaźników 50A w przedziale pasażerskim
• F3 – skrzynka bezpieczników i przekaźników 80A (jednostka sterująco-przełączająca) w komorze silnika 1, skrzynka bezpieczników i przekaźników w przedziale pasażerskim
• F4 – 300A / 190A bezpiecznik w komorze silnika i skrzynka przekaźników 2 / alternator
• Elektryczne wspomaganie kierownicy F5 – 80A
• F6 – 35A elektroniczna jednostka sterująca silnika (ECU) / skrzynka bezpieczników i przekaźników (jednostka sterująca i przełączająca) w komorze silnika 1
• F7 – 5A skrzynka bezpieczników i przekaźników (jednostka sterująco-przełączająca) w komorze silnika 1

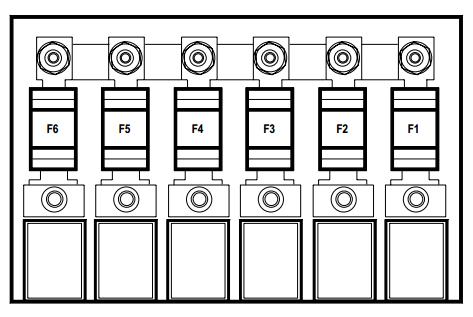

Typ 2

1. 70A – dodatkowa nagrzewnica przedziału pasażerskiego
2. 80A – skrzynka bezpieczników i przekaźników w przedziale pasażerskim
3. 80A – skrzynka bezpieczników i przekaźników w przedziale pasażerskim
4. 80A – skrzynka bezpieczników i przekaźników (zespół sterująco-łączeniowy) w komorze silnika 1, skrzynka bezpieczników i przekaźników w przedziale pasażerskim
5. 30A – dodatkowa grzałka
6. 50A – ABS ECU / system stabilizacji trajektorii

Obok wentylatora elektrycznego może znajdować się przekaźnik wentylatora elektrycznego układu chłodzenia silnika o prądzie znamionowym 70A.
