Schematy skrzynek bezpieczników i przekaźników – Renault Megane III

Dotyczy pojazdów wyprodukowanych w latach:

2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Zapalniczka w Renault Megane III to bezpiecznik numer F3 (przód) i F4 (tył) w skrzynce bezpieczników tablicy rozdzielczej oraz bezpiecznik numer 1 w skrzynce w komorze silnika.

Przedział pasażerski

Skrzynka główna

Znajduje się w desce rozdzielczej po lewej stronie.

Opis

• RA 70А – Przekaźnik mocy (+akumulator) z opóźnionym wyłączeniem (bez wyłączania przy uruchomieniu)
• RB 70A – Przekaźnik mocy (+akumulator) z opóźnionym wyłączeniem (z wyłączeniem zasilania przy starcie)
• RC 40C – Przekaźnik podgrzewanej tylnej szyby
• RD 20A – Przekaźnik klaksonowy

Bezpiecznik numer .

Dodatkowe przekaźniki

Pod siedzeniem pasażera może znajdować się osobny przekaźnik „+” przy pracującym silniku 40A. W ten sposób na skrzynce nagrzewnicy konsoli środkowej można umieścić parę dodatkowych przekaźników ogrzewania.

Komora silnika

Skrzynka bezpiecznikowa

Jednostka znajduje się w skrzynce połączeniowej silnika (w komorze silnika).

Opis

1. 10A – Światło boczne (prawy reflektor, prawe światło tylne, reflektory), oświetlenie tablicy rejestracyjnej, oświetlenie zapalniczki, oświetlenie przełączników szyb elektrycznych, system audio, jednostka sterująca systemu nawigacji, klawiatury systemu multimedialnego
2. 10A – Światło pozycyjne (reflektor lewy, lampa tylna lewa), lampa lewa na tylnej klapie
3. 15A – Pompa spryskiwacza reflektorów
4. 20A – Światła przeciwmgielne
5. 10A – Światła drogowe (lewy reflektor blokowy)
6. 10A – Światła drogowe (prawy reflektor)
7. 15A – Gniazdo diagnostyczne, przekaźnik ogrzewania tylnej szyby, przełącznik trybu automatycznej skrzyni biegów, elektryczny korektor reflektorów, sterownik lamp wyładowczych, sterownik ogrzewania dodatkowego, ogranicznik prędkości, automatyczny hamulec postojowy, sterownik automatycznego parkowania, lusterko z możliwością przyciemniania w przedziale pasażerskim
8. 30A – Do centralki ABS, ESP
9. 30A – Wycieraczka przednia
10. 10A – Jednostka sterująca poduszki powietrznej
11. 20A – Nie używany
12. 7,5А – ECU skrzyni biegów
13. 25A – System zarządzania silnikiem
14. 15A – Czujniki stężenia tlenu – ogrzewanie
15. 20A – ECU skrzyni biegów
16. 5A – Sygnały hamowania, elektryczna jednostka sterująca, elektryczne wspomaganie kierownicy
17. 10A – Czujnik trybów pracy automatycznej skrzyni biegów, elektrokorektor reflektorów, przekaźnik świateł cofania
18. 15A – Jednostka sterująca urządzeniami elektrycznymi
19. 30A – Rozrusznik
20. – Nieużywany
21. 20A – Moduł paliwowy, cewki zapłonowe, ECU LPG
22. 10A – Sprzęgło elektromagnetyczne sprężarki klimatyzatora
23. 5A – układ wtrysku ECU
24. 20A – Światła mijania (lewy reflektor), elektrokorektor
25. 20A – Światła mijania (prawy reflektor), elektrokorektor
26. – Nieużywany

Bezpieczniki 24, 25 i 26 na jednostce zabezpieczającej mogą nie być wymienne.

Skrzynka bezpieczników nr 2

Znajduje się w skrzynce połączeniowej w komorze silnika pod zespołem zabezpieczającym i przełączającym.

Opis

• A – Nieużywany
• B – Przekaźnik podgrzewacza paliwa
• C – Przekaźnik światła cofania
• D – Nieużywany
• F1 – Jednostka sterująca grzałką zanurzeniową 80A
• F2 – Jednostka grzewcza 70A
• F3 – Nie używany
• F4 – Jednostka sterująca grzałką zanurzeniową 80A
• F5 – Przekaźnik wentylatora 60A / 40A
• F6 – Podgrzewacz paliwa 20A
• F7 – Nie używany
• F8 – Przekaźnik wentylatora 30A
• F9 – Nie używany

Skrzynka obok akumulatora

Jednostka odłączająca akumulator (1)

Opis

• F1 – 190A Rozrusznik
• F2 – 50A Skrzynka bezpieczników i przekaźników  w przedziale pasażerskim
• F3 – 80A Skrzynka bezpieczników i przekaźników  (jednostka sterująco-przełączająca) w komorze silnika 1, skrzynka bezpieczników i przekaźników w przedziale pasażerskim
• F4 – 300A / 190A Bezpiecznik w komorze silnika i skrzynka przekaźników 2 / alternator
• F5 80A Elektryczne wspomaganie kierownicy
• F6 – 35A elektroniczna jednostka sterująca silnika (ECU) / skrzynka bezpieczników i przekaźników (jednostka sterująca i przełączająca) w komorze silnika 1
• F7 – 5A skrzynka bezpieczników i przekaźników (jednostka sterująco-przełączająca) w komorze silnika 1

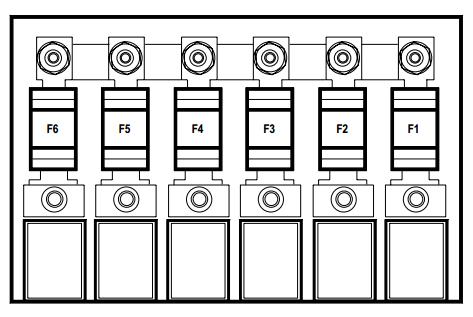

Blok bezpieczników dużej mocy (2)

Opis

1. 70A – Dodatkowa nagrzewnica przedziału pasażerskiego
2. 80A – Skrzynka bezpieczników i przekaźników w przedziale pasażerskim
3. 80A – Skrzynka bezpieczników i przekaźników w przedziale pasażerskim
4. 80A – Skrzynka bezpieczników i przekaźników (jednostka sterująco-przełącznikowa) w komorze silnika 1, skrzynka bezpieczników i przekaźników w przedziale pasażerskim
5. 30A – Dodatkowa grzałka
6. 50A – ECU ABS i ESP
