Schematy skrzynek bezpieczników i przekaźników – Renault Megane I
Dotyczy pojazdów wyprodukowanych w latach:
1996, 1997, 1998, 1999, 2000, 2001, 2002 i 2003.
Komora silnika
W komorze silnika jednostka znajduje się po lewej stronie, obok akumulatora.
Opis
| A |
Przekaźnik pompy paliwa |
| B |
Przekaźnik sterujący silnika |
| C |
Przekaźnik podgrzewacza płynu chłodzącego 1 |
| D |
Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji |
| F |
Przekaźnik rozrusznika – automatyczna skrzynia biegów |
| g |
|
| h |
|
| i |
Przekaźnik grzałki płynu chłodzącego 2 |
| J |
Przekaźnik silnika wentylatora chłodzącego – wysoka prędkość |
| K |
Przekaźnik silnika wentylatora chłodzącego – niska prędkość |
| 1 |
(30A) Silnik wentylatora chłodzącego, grzałka filtra paliwa |
| 2 |
(30A) Zarządzanie silnikiem |
| 3 |
(7,5A) Klimatyzacja |
| 4 |
(3A) Układ dwupaliwowy |
| 5 |
(7,5A) Układ dwupaliwowy |
| 6 |
(7,5A) System sterowania automatyczną skrzynią biegów, rozrusznik |
| 7 |
(7.5) Poduszka powietrzna, system zarządzania silnikiem, podgrzewacz filtra paliwa |
| 8 |
(7,5A) Układ dwupaliwowy |
| 9 |
Dioda klimatyzatora |
| 10 |
Dioda klimatyzatora |
| 11 |
(70A) Grzałka płynu chłodzącego, świece żarowe |
| 12 |
|
| 13 |
|
| 14 |
(40A / 50A) Silnik wentylatora chłodzącego – 2. prędkość, grzałka filtra paliwa |
| 15 |
|
| 16 |
(60A) Układ przeciwblokujący (ABS) |
| 17 |
|
| 18 |
(60A) Podgrzewana szyba przednia |
| 19 |
(40A) Układ klimatyzacji |
| 20 |
(60A) Wielofunkcyjny moduł sterujący 1 |
| 21 |
(60A) Skrzynka bezpieczników / przekaźników, tablica przyrządów 2 |
| 22 |
(60A) System antykradzieżowy, klakson, włącznik światła |
Przedział pasażerski
Znajduje się po lewej stronie drążka kierowniczego, pod osłoną ochronną.
Opis
- (25A) Silnik podnośnika tylnych lewych drzwi
- –
- (25A) Silnik podnośnika prawych tylnych drzwi
- (15A) Wycieraczka/spryskiwacz tylnej szyby
- (7,5A) Podgrzewane lusterka boczne
- (15A) System audio, elektryczna antena, elektryczne lusterka zewnętrzne
- (15A) Róg
- Przekaźnik silnika wentylatora chłodzącego, zestaw wskaźników
- (5A) Tylne światła przeciwmgielne
- (15A) Światła przeciwmgielne
- (7,5A) Przednie lewe światła boczne / tylne lewe światła boczne
- (10A) Spryskiwacze reflektorów
- (7,5A) Lampy przednie prawe / tylne prawe boczne
- –
- –
- (5A) Układ przeciwblokujący (ABS)
- (25A) Silnik podnośnika szyby przednich prawych drzwi
- (15A) Automatyczny system sterowania skrzynią biegów, przekaźnik silnika podnośnika szyby, światła hamowania
- (15A) Wielofunkcyjny moduł sterujący 1, światła cofania
- –
- –
- (10A) Światło drogowe (lewe)
- (25A) Silnik podnośnika szyby przednich lewych drzwi
- (10A) Światło drogowe (prawe)
- (20A) Klimatyzacja, szyberdach
- (10A) Złącze zasilania akcesoriów
- (15A) Podgrzewane siedzenia
- (20A) Grzałka / klimatyzator
- (10A) Światła mijania (lewe)
- (15A) System audio, bezpiecznik zapalniczki renault megan stage 1
- (10A) Żarówka mijania (prawa)
- –
- Zworka – reflektory
Dolny rząd
Opis
- A – (15A) Kierunkowskazy / światła awaryjne
- B – (5A) Wielofunkcyjna jednostka sterująca 1
- C – (20A) Centralny zamek
- D – (20A) Wycieraczka przedniej szyby
- E – (25A) Elektryczne szyby
- F – (30A) Podgrzewane lusterka boczne, podgrzewana tylna szyba
Za skrzynką bezpieczników mogą znajdować się również następujące przekaźniki:
Opis

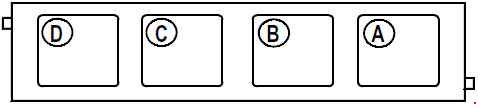

| A |
Przekaźnik pompy spryskiwacza reflektorów |
| b |
Przekaźnik świateł do jazdy dziennej – reflektory |
| C |
Przekaźnik oświetlenia dziennego – lampa przednia/tylna |
| D |
Przekaźnik oświetlenia dziennego – przekaźnik główny |
Możliwe jest również umieszczenie poszczególnych elementów bezpieczników i przekaźników pod siedzeniem pasażera: A – złącze zasilania, F – bezpieczniki.
