Schematy skrzynek bezpieczników i przekaźników – Renault Master
Dotyczy pojazdów wyprodukowanych w latach:
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Pojazd jest wyposażony w dwie skrzynki bezpieczników: w kabinie oraz komorze silnika.
Bezpieczniki w kabinie
Odpiąć pokrywę A wykorzystując w tym celu wgłębienie B.
W celu identyfikacji bezpieczników, skorzystać ze wskazówek podanych na naklejce z przeznaczeniem bezpieczników (szczegółowy opis na stronie obok) znajdującej się na pokrywie A.
|
Symbol
|
Opis
|
|
|
Symbol
|
Opis
|
|
|
Symbol
|
Opis
|
|
Radioodtwarzacz, podgrzewane fotele, wyświetlacz wielofunkcyjny, gniazda do podłączenia urządzeń audio i alarmu
|
|
|
|
Światła stop, oświetlenie wnętrza
|
|
|
|
ABS/ESC
|
|
|
|
Regulator natężenia oświetlenia, oświetlenie wnętrza
|
|
|
|
Funkcja dostępu w trybie „wolne ręce”
|
|
Gniazdka akcesoriów |
|
|
|
Światła Stop
|
|
|
|
Tachograf
|
|
Zapalniczka
|
|
|
|
Elektryczne podnośniki szyb, ogrzewanie i klimatyzacja oraz moduł zespolony w kabinie
|
|
|
|
Wentylator ogrzewania i klimatyzacji
|
|
Tablica przyrządów, gniazdo diagnostyczne
|
|
|
|
Obwód podgrzewania tylnej szyby z lewej strony
|
|
|
|
Wyposażenie dodatkowe
|
|
Centralny zamek |
|
|
|
Obwód podgrzewania tylnej szyby z prawej strony
|
|
|
|
Elektryczne podnośniki szyb i moduł zespolony w kabinie
|
|
Moduł zespolony w kabinie, kierunkowskazy i tylne światła przeciwmgielne |
|
|
|
Spryskiwacze przedniej szyby
|
|
|
|
Usuwanie szronu z lusterek wstecznych |
|
|
|
System blokady rozruchu
|
|
|
|
Podgrzewacz oleju napędowego |
|
Prawe światło pozycyjne
|
|
|
|
Ogrzewane fotele
|
|
|
PTO
|
Końcówka mocy |
|
Lewe światło pozycyjne |
|
|
|
Moduł zespolony w kabinie
|
|
|
|
Dźwiękowy sygnał ostrzegawczy |
Bezpieczniki w komorze silnika

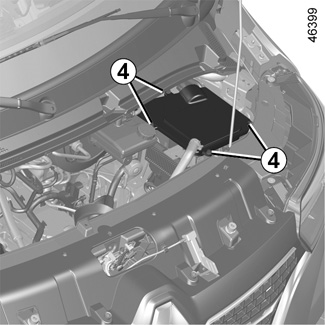

WYMONTOWANIE SKRZYNKI BEZPIECZNIKÓW C
Wymontować śrubę 2 i wyjąć zbiornik płynu chłodzącego 3.

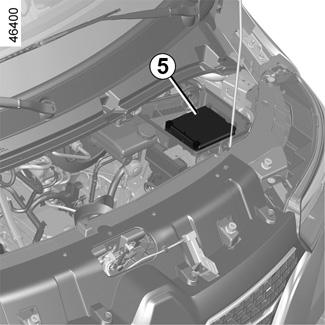

Odwrócić obudowę 5, aby uzyskać dostęp do bezpieczników komory silnika.
W celu wymiany bezpiecznika skorzystać z opisu bezpieczników podanego na naklejce (szczegółowy opis przeznaczenia bezpieczników znajduje się na następnej stronie) umieszczonej na obudowie 5.
|
Symbol
|
Opis
|
|
|
Symbol
|
Opis
|
|
Usuwanie szronu
|
|
|
|
Prawe światło drogowe
|
|
Klimatyzacja
|
|
|
|
ABS
|
|
Prawe światła mijania
|
|
|
|
Wycieraczki szyby przedniej
|
|
Lewe światło mijania
|
|
|
|
|
|
Światło przeciwmgielne |
|
|
|
|
|
Lewe światła drogowe |
|
|
|
