Schematy skrzynek bezpieczników i przekaźników – Renault Laguna I
Dotyczy pojazdów wyprodukowanych w latach:
1994, 1995, 1996, 1997, 1998, 1999, 2000 i 2001.
Przedział pasażerski
Skrzynki te znajdują się w lewej dolnej części deski rozdzielczej.
Tył obudowy będzie oznaczony aktualnym opisem obwodu i zapasowymi bezpiecznikami.
| 1 |
25A Centralny zamek |
| 2 |
15A Zestaw wskaźników / poduszka powietrzna / napinacze pasów bezpieczeństwa / dekoder / alarm antywłamaniowy / pamięć fotela kierowcy; |
| 3 |
25A Silniki wycieraczek i spryskiwaczy przedniej szyby |
| 4 |
15A Kierunkowskazy/Alarm |
| 5 |
25A Hamowanie elektromagnetyczne wsteczne silnika wycieraczek szyby przedniej |
| 6 |
10A Zegar/urządzenia pamięciowe jednostek elektronicznych i odbiornik radiowy/elektryczny napęd lusterek wstecznych/syrena alarmowa |
| 7 |
10A Światła cofania (dla modeli z automatyczną skrzynią biegów) |
| 8 |
15A Lewy reflektor świateł drogowych |
| 9 |
15A Światło drogowe prawego reflektora |
| 10 |
25A brzęczyk |
| 11 |
20A Wentylator elektryczny układu chłodzenia silnika |
| 12 |
10A Prawa lampa boczna / sygnalizator brzęczyka o niewyłączonym oświetleniu / podświetlenie tablicy rozdzielczej / ściemniacz podświetlenia tablicy rozdzielczej / przekaźnik przełączający dzień-noc / jednostka kontroli stanu lamp |
| 13 |
20A Silnik wycieraczki tylnej szyby / odmrażacz tylnej szyby / elektryczny odmrażacz szyby przedniej / światła cofania / brzęczyk – wyłączenie światła / sterowanie nagrzewnicą |
| 14 |
Podgrzewacze siedzeń 20A |
| 15 |
15A Światła hamowania / tempomat / przekaźnik-przerywacz kierunkowskazów i alarm / jednostka sterująca kondycją lamp |
| 16 |
15A lewy reflektor świateł mijania/zdalne sterowanie zasięgiem reflektorów; |
| 17 |
15A Światło mijania prawego reflektora |
| 18 |
5A Automatyczna skrzynia biegów |
| 19 |
5A ABS |
| 20 |
5A Adaptacyjne wspomaganie kierownicy |
| 21 |
30A „+” za stacyjką |
| 22 |
10A Lewe tylne światło/oświetlenie/kontrolka kondycji lampy |
| 23 |
5A telefon komórkowy |
| 24 |
30A Silnik szyberdachu |
| 25 |
10A Podgrzewane lusterka boczne |
| 26 |
Układ wtryskowy 2A |
| 27 |
15A Oświetlenie wnętrza i bagażnika / wyłącznik bezpieczeństwa dziecka / alarm antywłamaniowy; |
| 28 |
25A światła przeciwmgielne |
| 29 |
25A Pamięć fotela kierowcy |
| 30 |
20A Sterowanie radiem / ogrzewaniem / bezpiecznik zapalniczki. |
| 31 |
10A Tylne światło przeciwmgielne |
| 32 |
10A Światło zegara i wyświetlacza / alarm antywłamaniowy / pamięć pozycji fotela kierowcy |
| 33 |
15A Amortyzatory o zmiennej sztywności |
| 34 |
Fotel pasażera z zasilaniem 40A |
| 35 |
40A Elektryczna szyba drzwi pasażera |
| 36 |
40A Elektrycznie sterowane drzwi kierowcy |
| 37 |
50A system klimatyzacji |
| 38 |
40A Podgrzewana tylna szyba |

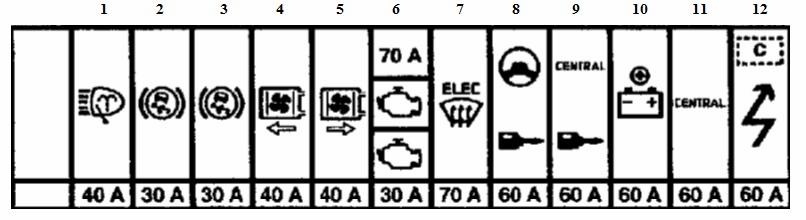

Komora silnika
Bezpieczniki znajdują się obok akumulatora, po lewej stronie.
Odwrócony w stosunku do fotografii.
Opis
- 40A – Silnik spryskiwacza reflektorów
- 30A – ABS
- 30А – ABS
- 40A – Wentylator elektryczny układu chłodzenia silnika lewy
- 40A – Wentylator elektryczny układu chłodzenia silnika, prawy
- 30A – Układ wtryskowy lub podgrzewanie silnika wysokoprężnego (70 A)
- 70A – Przekaźnik do włączania elektrycznej nagrzewnicy przedniej szyby
- 60A – „+” przed stacyjką z systemem antykradzieżowym
- 60A – Przekaźnik po stacyjce
- 60A – akumulator „+”, wnętrze
- 60A – konsola środkowa
- 60A – Odłączenie odbiorców energii elektrycznej
Elementy przekaźnikowe znajdują się osobno.
