Schemat skrzynek bezpieczników i przekaźników – Renault Kwid
Dotyczy pojazdów nowych w latach:
2016, 2017, 2018, 2019,2020.
Przedział pasażerski
Pociągnij dolną krawędź pokrywy dostępowej A, aby ją zwolnić i uzyskać dostęp do bezpieczników.
| Numer |
Opis |
| 1 |
– |
| 2 |
lewe światła drogowe |
| 3 |
prawe światła drogowe |
| 4 |
lewe światło mijania |
| 5 |
prawe światło mijania |
| 6 |
Światła pozycyjne |
| 7 |
Promień/ULC |
| 8 |
gniazdo akcesoriów |
| 9 |
silnik wentylatora |
| 10 |
– |
| 11 |
Włączony |
| 12 |
Światło dachowe |
| 13 |
Panel instrumentów |
| 14 |
Słabe światła |
| 15 |
Radio/ULC/gniazdo diagnostyczne/moduł BIC |
| 16 |
Klakson |
| 17 |
Zasilanie UCH |
| 18 |
stycznik oświetlenia |
| 19 |
Elektryczne blokowanie drzwi |
| 20 |
Zasilanie UCH |
| 21 |
– |
| 22 |
– |
| 23 |
– |
| 24 |
Przekaźnik pompy paliwa/jednostka wtryskowa |
| 25 |
Światło hamowania |
| 26 |
włącznik świateł cofania |
| 27 |
silnik szyby przedniej |
| 28 |
Elektryczne szyby sterowane elektrycznie |
| 29 |
Wspomaganie kierownicy |
| 30 |
poduszka powietrzna |
| 31 |
Podgrzewana tylna szyba |
| 32 |
Transponder systemu immobilizera/ABS/światło hamowania |
| 33 |
– |
| 34 |
– |
| 35 |
– |
| 36 |
Start silnika |
| 37 |
– |
| 38 |
– |
| 39 |
– |

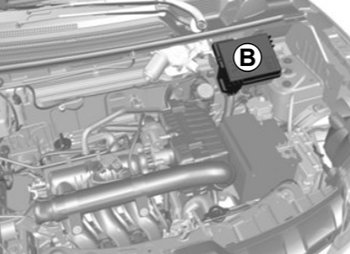

Komora silnika
Niektóre funkcje są zabezpieczone bezpiecznikami znajdującymi się w komorze silnika w jednostce B. Ze względu na ich słabą dostępność zalecamy wymianę bezpieczników u Przedstawiciela Marki.
