Schematy skrzynek bezpieczników i przekaźników – Renault Koleos I
Dotyczy pojazdów wyprodukowanych w latach:
2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

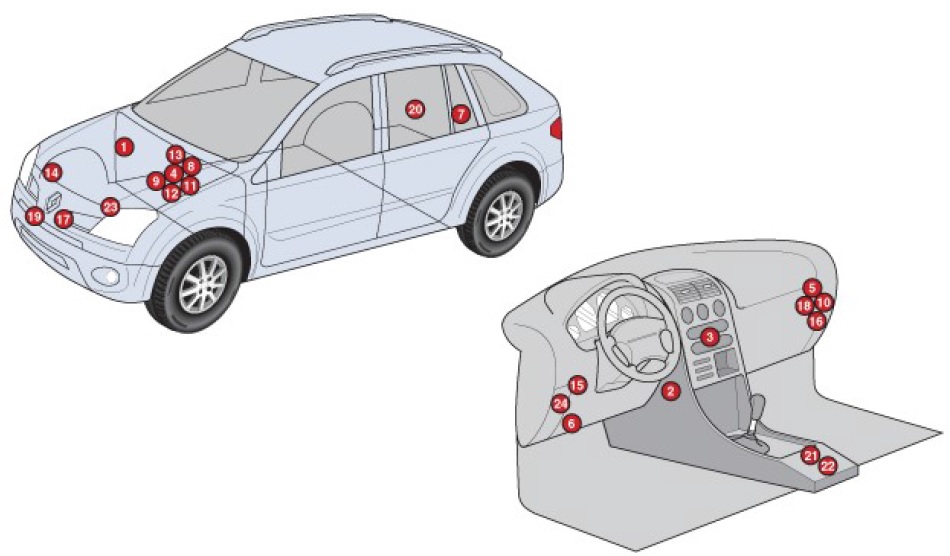

Lokalizacja
Opis
- Elektroniczna jednostka sterująca ABS
- Rezystor silnika wentylatora nagrzewnicy / klimatyzacji – w bloku nagrzewnicy
- Elektroniczna jednostka sterująca klimatyzatora
- Bateria akumulatora
- Magistrala danych CAN, jednostka sterująca bramy
- Złącze diagnostyczne (DLC)
- Sterownik elektrycznego hamulca postojowego – bagażnik
- Elektroniczna jednostka sterująca silnika (Diesel)
- Elektroniczna jednostka sterująca silnika (benzyna)
- Elektroniczna jednostka sterująca 4WD
- Skrzynka bezpieczników / przekaźników, komora silnika 1
- Skrzynka bezpieczników / przekaźników, komora silnika 2
- Skrzynka bezpieczników / przekaźników, komora silnika 3
- Skrzynka bezpieczników / przekaźników, komora silnika 4- Diesel
- Skrzynka bezpieczników / przekaźników, tablica przyrządów
- Sterownik reflektorów ksenonowych
- Sygnały dźwiękowe
- Wielofunkcyjna jednostka sterująca – Funkcje: A/C/Ogrzewanie, Audio/Nawigacja, Centralny Zamek, System Ładowania, Elektryczne Szyby, Oświetlenie Zewnętrzne, Otwieracz Wlewu Paliwa, Ogrzewana Tylna Szyba, Klaksony, Główne Obwody Zapłonowe, Immobilizer, Oświetlenie Wewnętrzne Lampy, Wspomaganie Kierownicy , wycieraczka tylnej szyby, układ rozruchowy, blokada kolumny kierownicy, wycieraczki szyby przedniej
- Czujnik temperatury otoczenia
- Centralka systemu parkowania – prawa strona bagażnika
- Elektroniczna jednostka sterująca SRS
- Jednostka sterująca telefonem
- Elektroniczna jednostka sterująca skrzynią biegów – automatyczna skrzynia biegów
- Jednostka sterująca monitora ciśnienia w oponach

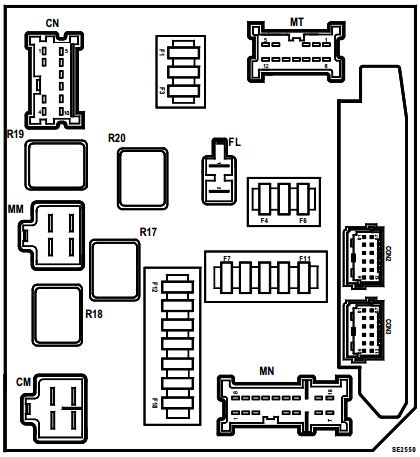

Komora silnika
Opis
| F1 |
(10A) Blokada kolumny kierownicy |
| F2 |
(10A) System zarządzania silnikiem |
| F3 |
(10A) System zarządzania silnikiem |
| F4 |
(10A) Światła przeciwmgielne |
| F5 |
(10A) Klimatyzacja/nagrzewnica |
| F6 |
(30A) Wycieraczka przedniej szyby |
| F7 |
(15A) Reflektor prawy |
| F8 |
(15A) Reflektor lewy |
| F9 |
(10 A) |
| F10 |
(10A) Reflektor lewy |
| F11 |
(10A) Reflektor prawy |
| F12 |
(10A) Przełączniki na kierownicy |
| F13 |
(15A) Pompa paliwa |
| F14 |
(15A) |
| F15 |
(10 A) |
| F 16 |
(10 A) |
| F17 |
(15A) System zarządzania silnikiem |
| F18 |
(10 A) |
- R17 – Przekaźnik 1 prędkości wentylatora
- R18 – Przekaźnik 2 prędkości wentylatora
- R19 – Przekaźnik 3 prędkości wentylatora
- R20 – Przekaźnik rozrusznika

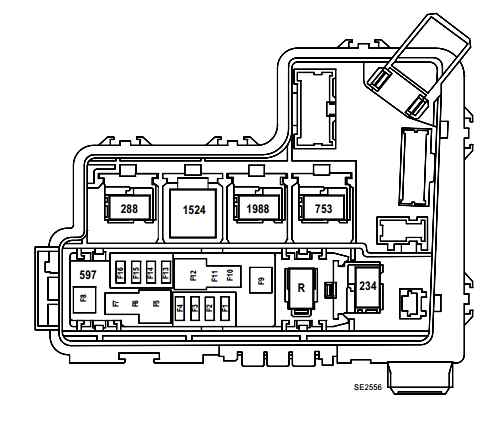

Skrzynka 2
Opis
F1 – 15 A Podgrzewane siedzenia
F2 – 10 A Przekaźnik elektrycznej pompy wodnej (573), czujnik wody w paliwie (414), ECU wtrysku paliwa (120), zespół zabezpieczający i przełączający
F3 – 10 A Bezpiecznik głównego przekaźnika świateł do jazdy dziennej
F4 – 10 A Alternator
F5 – 60A Elektryczne wspomaganie kierownicy
F6 – 30A Przekaźnik pompy spryskiwaczy reflektorów
F7 – 30A ABS ECU (118) – ABS / ESP ECU
F8 – 40A lub 50A ABS ECU (118) lub z ESP
F9 – 50A wentylator chłodzący, przekaźnik wentylatora (234 ), przekaźnik 2 wentylatora chłodzącego
F10 – 40A Bezpiecznik silnika elektrycznego szyby drzwi kierowcy, UCH (645), silnik szyberdachu
F11 – 30A Bezpiecznik w przedziale pasażerskim i skrzynka przekaźników (260), jednostka zabezpieczająca i przełączająca (1337)
F12 – 50A Zabezpieczenie i zespół przełączający, przekaźnik wentylatora chłodzącego Silnik 2
F13 – 20A System audio, radiotelefon ECU, łączony wyświetlacz czasu/temperatury zewnętrznej, ECU nawigacji (662), wyświetlacz wideo, zmieniarka CD, klawiatura multimedialna, multipleksowy interfejs sieciowy (1714), tuner TV
F14 – 30A Przekaźnik podgrzewacza pomocniczego 2
F15 – 30A Przekaźnik podgrzewacza pomocniczego 1
F16 – 10A ECU automatycznej skrzyni biegów
M01 – 30A ECU automatycznego hamulca postojowego
M02 – 20A Klimatyzacja tylna
M03 – 30A Przekaźnik dodatkowej nagrzewnicy 3
M04 – Nie używany
234 – Przekaźnik wentylatora chłodzenia silnika
288 – Główny przekaźnik świateł do jazdy dziennej
753 – Przekaźnik pompy spryskiwacza reflektorów
1524 –
Przekaźnik światła hamowania 1988 – Przekaźnik 2 wentylatora chłodzenia silnika
R – Przekaźnik sygnału dźwiękowego

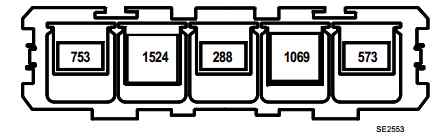

Skrzynka 3
Urządzenie znajduje się obok zbiornika spryskiwacza szyby przedniej.
Opis
234 – Przekaźnik wentylatora chłodzącego silnika
288 – Główny przekaźnik świateł do jazdy dziennej
573 – Przekaźnik elektrycznej pompy wodnej
1069 – Dodatkowy przekaźnik nagrzewnicy 3
1524 – Przekaźnik światła hamowania
Skrzynka 4
Znajduje się na dodatnim zacisku akumulatora.
Opis
- F1 450A – Rozrusznik, alternator
- F2 100A – Bezpiecznik komory silnika i skrzynka przekaźników
- F3 100A – Bezpiecznik komory silnika i skrzynka przekaźników
- F4 80A – Bezpiecznik komory silnika i skrzynka przekaźników
- F5 100A – Skrzynka bezpieczników i przekaźników w przedziale pasażerskim
- F6 60A – Zablokuj ogrzewanie przed rozruchem
Przedział pasażerski

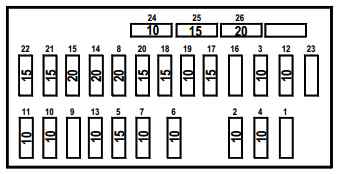

Skrzynka bezpiecznikowa
Znajduje się w przedziale pasażerskim, w lewym dolnym rogu deski rozdzielczej.
Opis
| 1 |
10A Nie używany |
| 2 |
10A ECU poduszek powietrznych, napinaczy pasów bezpieczeństwa |
| 3 |
10A ECU do wtrysku paliwa, włącznik świateł hamowania, gniazdo diagnostyczne, ECU do klimatyzacji, silnik sterujący zasięgiem reflektorów; |
| 4 |
10A Tablica przyrządów |
| 5 |
Bezpiecznik 15A – podstawa, skrzynka 1876 |
| 6 |
10A ECU alarmu antywłamaniowego, ECU lampy wyładowczej, czujnik końca skoku pedału sprzęgła, alarm, niezapięty pas bezpieczeństwa moduł alarmowy |
| 7 |
Przełącznik świateł hamowania 10A |
| 8 |
Wzmacniacz audio 20A |
| 9 |
10A Nie używany |
| 10 |
10A UCH, wyłącznik silnika ON/OFF bez kluczyka zapłonu, czujnik deszczu i światła |
| 11 |
10A Tablica przyrządów, czujnik końca pedału sprzęgła |
| 12 |
ECU transmisji 10A |
| 13 |
10A Zasilanie zewnętrzne lusterko wsteczne |
| 14 |
20A Podgrzewana tylna szyba |
| 15 |
20A Panel sterowania nagrzewnicą i klimatyzacją |
| 16 |
15A Nie używany |
| 17 |
15A Gniazda do dodatkowego wyposażenia 2. rzędu siedzeń |
| 18 |
Zapalniczka do papierosów 15A |
| 19 |
10A Tablica przyrządów |
| 20 |
Gniazda 15A na dodatkowy sprzęt elektryczny |
| 21 |
15A Klimatyzacja |
| 22 |
15A Wentylator elektryczny |
| 23 |
Nieużywany |
| 24 |
Zapasowy |
| 25 |
Zapasowy |
| 26 |
Zapasowy |
| 27 |
Nieużywany |
