Schematy skrzynek bezpieczników i przekaźników – Renault Kangoo II
Dotyczy pojazdów wyprodukowanych w latach:
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

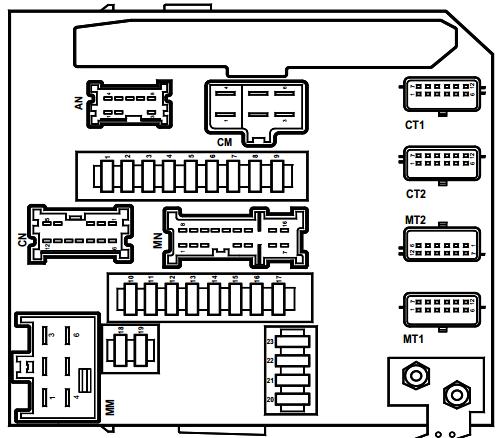

Komora silnika
Dotarcie do niej jest dość trudne. Aby to zrobić, wyjmij akumulator, odkręć znajdującą się obok niej pokrywę bloku i odwróć ją.
Opis
| 1 |
7,5А – Bezpiecznik lamp światła bocznego prawego (172-226) |
| 2 |
7,5A – Bezpiecznik lewych świateł pozycyjnych (173-227);
Prawa tylna lampa (172);
Środkowa lampa tablicy rejestracyjnej (1324);
Zapalniczka (101);
Gniazda dodatkowego wyposażenia 1. rzędu siedzeń (506);
Zamek drzwi włącznik i alarmy awaryjne (1391);
Włącznik zasięgu reflektorów (562);
Panele klimatyzacji (319-419);
Systemy audio (261);
Wyświetlacz wielofunkcyjny. |
| 3 |
10A – Bezpiecznik prawego reflektora (światła mijania) (226);
Przełącznik regulacji zasięgu świateł (562);
Silniczek regulacji zasięgu prawego reflektora (538). |
| 4 |
10A – Bezpiecznik lewego reflektora (światła mijania) (227);
Silnik korektora lewego reflektora (537). |
| 5 |
20A – Bezpiecznik prawego i lewego światła przeciwmgielnego (176 – 177) |
| 6 |
10A – Bezpiecznik lewego reflektora (światła drogowe) (227) |
| 7 |
10A – Bezpiecznik prawego reflektora (światło drogowe) (226) |
| 8 |
25A – układ przeciwblokujący ECU (118) lub układ stabilizacji trajektorii (1094) |
| 9 |
30A – Bezpiecznik silnika wycieraczek szyby przedniej (212) |
| 10 |
5A – Bezpiecznik „+” za stacyjką elektrycznego wspomagania kierownicy (1232) |
| 11 |
Nieużywany |
| 12 |
20A – automatyczna skrzynia biegów ECU (119) |
| 13 |
Nieużywany |
| 14 |
15A Samochód z silnikiem benzynowym:
Wtryskiwacze 1-2-3-4 (193-194-195-196);
Adsorber (371);
Sonda lambda zaworowa (242);
Sonda lambda zaworowa (887);
Samochód z silnikiem diesla:
regulator przepływu Paliwo (1105);
Elektrozawór czujnika cylindra (746). |
| 15 |
Nieużywany |
| 16 |
5A – ECU ASB (119) |
| 17 |
7,5 A – Przekaźnik dodatkowej nagrzewnicy 1 (1067);
Przekaźnik dodatkowej nagrzewnicy 2 (1068);
Gniazdo diagnostyczne (225);
Sterownik poduszki powietrznej / napinacza pasów (756);
Sterownik parkowania (1222). |
| 18 |
5A – Bezpiecznik „+” po zasileniu zapłonu czujnika wody w paliwie (414);
Blok przekaźników w komorze silnika 2 (1683);
Komputer wtrysku (120). |
| 19 |
10A – Bezpiecznik „+” za włącznikiem zapłonu dla włącznika świateł cofania (155) lub włącznika świateł cofania z górnym martwym czujnikiem (1109) |
| 20 |
20A – Układ wtrysku ECU (120) |
| 21 |
Nieużywany |
| 22 |
10A – Bezpiecznik sprzęgła elektromagnetycznego sprężarki klimatyzacji (171) |
| 23 |
30A – Podgrzewana szyba tylna (200);
Lusterka zewnętrzne (239-240). |
Skrzynka obwodu zasilania
Opis
| 1 |
60A jednostka interfejsu podgrzewacza płynu chłodzącego |
| 2 |
7A Blok przekaźnika świec żarowych silnika Diesla (980);
Moduł interfejsu podgrzewacza płynu chłodzącego. |
| 3 |
30A Blok przekaźników w komorze silnika 2 (1683);
Grzałka podgrzewacza paliwa. |
| 4 |
40A Bezpiecznik silnika okna drzwi |
| 5 |
70A Skrzynka bezpieczników i przekaźników w przedziale pasażerskim |
| 6 |
Sterownik ABS 50A (1094) |
| 7 |
40A Przekaźnik dodatkowego ogrzewania 1 |
| 8 |
70A Skrzynka bezpieczników i przekaźników w przedziale pasażerskim |
| 9 |
70A Przekaźnik dodatkowego ogrzewania 2 |

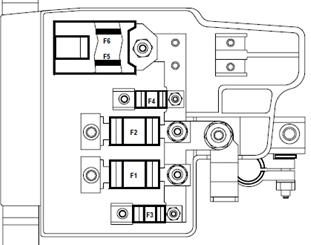

Skrzynka bezpieczników na pokrywie akumulatora
Opis
| F1 |
175А Bezpiecznik generatora (103);
Skrzynka bezpiecznikowa obwodu zasilania (777);
Zespół zabezpieczeniowo-łączący (1337). |
| F2 |
Bezpiecznik obwodu zasilania „+” akumulatora do rozrusznika przez bezpiecznik (163) – 2 A w samochodach z silnikami benzynowymi lub 500 A w samochodach z silnikami Diesla |
| F3 |
40A Bezpiecznik „+” akumulatora przez bezpiecznik do układów silnika przez zespół zabezpieczający i przełączający |
| F4 |
40A Bezpiecznik „+” akumulatora przez bezpiecznik wentylatora elektrycznego układu chłodzenia silnika (1014-188);
Blok zabezpieczająco-łączący (1337);
Rozrusznik (163);
Blok zabezpieczająco-łączący (1337). |
| F5 |
70A Bezpiecznik „+” akumulatora przez bezpiecznik do elektrycznego wspomagania kierownicy (1232) |
| F6 |
40A Akumulator + bezpiecznik obwodu przez bezpiecznik przedziału pasażerskiego / skrzynkę przekaźników (260) – UCH (645). |
Przedział pasażerski
Znajduje się za osłoną ochronną po lewej stronie kierownicy.
Opis
| 1 |
Nieużywany |
| 2 |
10A Bezpiecznik do zapalniczki (101) lub gniazdo do dodatkowego wyposażenia (506) |
| 3 |
15A System audio (261);
Wyświetlacz wielofunkcyjny (653);
Przekaźnik mocy fotela (1399);
Przekaźnik świateł hamowania (1524);
Przekaźnik odbiorników energii elektrycznej nr 2 (1389). |
| 4 |
10A Gniazdo na dodatkowe wyposażenie II rząd siedzeń (1382) |
| 5 |
5A Zasilanie tablicy rozdzielczej (247) |
| 6 |
30A Bezpiecznik centralnego zamka lub systemu blokowania klamek wewnętrznych |
| 7 |
20A UCH (645) (światła ostrzegawcze i przeciwmgielne) |
| 8 |
10A Bezpiecznik grzałek do zewnętrznych lusterek wstecznych po stronie kierowcy i pasażera (239-240) |
| 9 |
10А Przekaźnik odbiorników energii elektrycznej nr 2 (1389) i przekaźnik „+” pracującego silnika spalinowego (1615) |
| 10 |
15A System audio (261);
Wyświetlacz wielofunkcyjny (653);
Multipleksowy interfejs sieciowy (sieć multipleksowa (1714);
Wyświetlacz wideo (1127). |
| 11 |
10A ECU klimatyzatora (419), przekaźnik odbiorników prądu 1 (1155), lampka oświetlenia wnętrza, lampka bagażnika, włącznik świateł hamowania |
| 12 |
5A CEBS (645) |
| 13 |
5A Bezpiecznik lampy przedniej (213);
Lampa centralna (529);
Czujnik deszczu i światła (1415). |
| 14 |
5A Przekaźnik sterowania szybą elektryczną (471);
Przekaźnik bezpieczeństwa dzieci (750);
Przekaźnik podnośnika szyb (703);
ECU klimatyzacji (419). |
| 15 |
10A UCH (645) – ABS ECU (118) |
| 16 |
15A UCH (645);
Włącznik świateł hamowania (160);
Sterownik ABS i automatycznej skrzyni biegów (119);
Tylne światła prawe i lewe, górne światło stop (639). |
| 17 |
20A Blokuj przełączniki podsterowności (1519);
Dwukierunkową pompę spryskiwacza szyby przedniej i tylnej (677). |
| 18 |
5A Bezpiecznik w module zespolonym w kabinie (645);
Pierścień odbiorczy (1618). |
| 19 |
Przekaźnik szyby elektrycznej 30A (471) |
| 20 |
15A Przekaźnik zasilania fotela (1399);
Ogrzewanie fotela kierowcy i pasażera (385-386);
Przełączniki ogrzewania prawego i lewego fotela (1513-1514). |
| 21 |
15A Blok wyłączników podsterowności (1519);
Główny elektromagnetyczny sygnał dźwiękowy (105);
Złącze diagnostyczne (225). |
| 22 |
15A UCH (645);
Silnik wycieraczki tylnej szyby (211);
Silnik wycieraczki drzwi (1881). |
| 23 |
Zasilanie elektrycznej dmuchawy zimnego powietrza (164) 20 A dla klimatyzacji lub 30 A dla standardowego ogrzewania |
| 24 |
20A Zasilanie elektrycznej dmuchawy zimnego powietrza (164) |
| 25 |
Nieużywany |
| 26 |
Nieużywany |
| 27 |
40A UCH (645);
Silnik elektryczny podnośnika szyby drzwi kierowcy i pasażera. |
| 28 |
Nieużywany |
| 29 |
Nieużywany |
Przekaźniki
- 1155 – 70А Przekaźnik odbiorców energii elektrycznej 1
- 1067 – 40A Przekaźnik dodatkowego ogrzewania 1
- 1068 – 70A Przekaźnik dodatkowego ogrzewania 2
- 471- 40A Przekaźnik do sterowania elektrycznymi podnośnikami szyb
- 703 – 40A Elektryczny przekaźnik podnośnika szyby
- 1615 – 20A Przekaźnik „+” przy pracującym silniku
- 1389 – 20A Przekaźnik dla odbiorników energii elektrycznej 2
Przekaźnik bezpieczeństwa dziecka znajduje się w tunelu obok dźwigni hamulca postojowego.
