Schematy skrzynek bezpieczników i przekaźników – Renault Grand Scenic
Dotyczy pojazdów wyprodukowanych w latach:
2004, 2005, 2006, 2007, 2008, 2009.
Skrzynka bezpieczników w przedziale pasażerskim
To urządzenie znajduje się w przedziale pasażerskim, w lewej dolnej części deski rozdzielczej
| Numer |
Ampery [A] |
Opis |
| F1 |
– |
Nieużywany |
| F2 |
– |
Nieużywany |
| F3 |
10 |
Zapalniczka |
| F4 |
10 |
Gniazdo akcesoriów drugiego rzędu (w wersji pojazdu bez kluczyka) |
| F5 |
– |
Nieużywany |
| F6 |
– |
Nieużywany |
| F7 |
5 |
Elektryczne lusterko zewnętrzne pasażera |
| F8 |
10 |
W wersji pojazdu bezkluczykowego: pompa spryskiwacza szyby przedniej za pośrednictwem sterowania na kolumnie kierownicy – jednostka dźwiękowa ostrzegająca o otwarciu elementu
W pojeździe z wersją z kluczykiem: : pompa spryskiwacza szyby przedniej przez sterowanie na kolumnie kierownicy – moduł antykradzieżowy |
| F9 |
– |
Nieużywany |
| F10 |
10 |
Panel przyrządów (w wersji pojazdu bez kluczyka) |
| F11 |
– |
Nieużywany |
| F12 |
– |
Nieużywany |
| F13 |
– |
Nieużywany |
| F14 |
25 |
Silnik elektryczny szyby pasażera |
| F15 |
5 |
Włącznik świateł hamowania – ABS z elektryczną jednostką sterującą ESP – elektryczna jednostka sterująca prędkością kół |
| F 16 |
25 |
Silnik elektryczny tylnej prawej szyby |
| F17 |
25 |
Elektryczny silnik tylnej lewej szyby |
| F18 |
10 |
Oświetlenie przedziału pasażerskiego – lewe oświetlenie bagażnika – przednie oświetlenie sufitowe – tylne oświetlenie sufitowe – przednie prawe oświetlenie sufitowe lusterka – przednie lewe oświetlenie sufitowe lusterka – czujnik deszczu – oświetlenie drzwi przedniego pasażera |
| F19 |
10 |
Połączony wyświetlacz zegara/temperatury zewnętrznej/radiotelefonu – moduł przypominania o zapięciu pasów bezpieczeństwa – moduł interfejsu sieci CAN – multimedialne gniazdo audio – moduł antykradzieżowy (w wersji pojazdu bez kluczyka) |
| F20 |
5 |
Panel sterowania automatyczną klimatyzacją |
| F21 |
10 |
Silnik blokujący klapkę wlewu paliwa |
| F22 |
– |
Nieużywany |
| F23 |
20 |
Moduł przełączający gniazda przyczepy |
| F24 |
15 |
Przez elektryczną jednostkę sterującą kabiny pasażerskiej: zamek tylnej klapy – oświetlenie prawej pokrywy bagażnika – oświetlenie lewej pokrywy bagażnika |
| F25 |
– |
Nieużywany |
| F26 |
10 |
Elektryczna jednostka sterująca wspomagająca nawigację |
| F27 |
20 |
Radio |
| F28 |
– |
Nieużywany |
| F29 |
– |
Nieużywany |
| F30 |
15 |
Poprzez elektryczną jednostkę sterującą kabiny pasażerskiej:
Lewe kierunkowskazy: tylne lewe światło – lewy reflektor – elektryczne lusterko zewnętrzne kierowcy
Kierunkowskazy prawe: tylne prawe światło – prawy reflektor – elektrycznie sterowane lusterko zewnętrzne pasażera |
| F31 |
10 |
Zasilanie elektrycznego modułu sterującego kabiny pasażerskiej |
| F32 |
30 |
Elektryczna jednostka sterująca multipleksowana drzwi kierowcy |
| F33 |
25 |
Przez elektryczną jednostkę sterującą kabiny pasażerskiej: centralny zamek tylnych prawych drzwi – centralny zamek tylnych lewych drzwi – centralny zamek drzwi pasażera – sterowanie klapką wlewu paliwa – silnik blokady klapki wlewu paliwa |
| F34 |
– |
Nieużywany |
| F35 |
15 |
Połączony wyświetlacz zegara/temperatury zewnętrznej/radiotelefonu – Moduł interfejsu sieci CAN – Tablica przyrządów
W pojeździe z wersją z kluczykiem: – Moduł antykradzieżowy |
| F36 |
15 |
Gniazdo diagnostyczne – ostrzeżenie o alarmie – elektryczna jednostka sterująca alarmu – zasilanie głównego klaksonu elektromagnetycznego przez przekaźnik klaksonu na bezpieczniku i płytce przekaźników |
| F37 |
10 |
Poprzez elektryczną jednostkę sterującą kabiny pasażerskiej:
Światła hamowania: światło tylne lewe – światło tylne prawe – światło stopu wysokiego poziomu |
| F38 |
– |
Nieużywany |
| F39 |
– |
Nieużywany |
| F40 |
40 |
W wersji pojazdu bezkluczykowego: moduł zasilania zespołu wentylatora – zespół wentylatora przedziału pasażerskiego 1 (poprzez silnik pracujący + przekaźnik)
W pojeździe z wersją z kluczykiem: : moduł zasilania zespołu wentylatora – zespół wentylatora przedziału pasażerskiego 1 |
| F41 |
25 |
Szyberdach |
| F42 |
40 |
Przez przekaźnik podgrzewanego tylnej szyby na bezpieczniku i skrzynce przekaźnikowej przedziału pasażerskiego: podgrzewana tylna szyba – zasilanie bezpiecznika F7 na bezpieczniku przedziału pasażerskiego i skrzynce przekaźnikowej |
| Przekaźniki |
| A |
70 |
Czasowa szopa bez obciążenia + akumulator (brak funkcji odcięcia zasilania podczas fazy startu) |
| b |
70 |
W wersji pojazdu bez kluczyka: Ograniczenie obciążenia w czasie + akumulator 1 (funkcja odcięcia zasilania podczas fazy rozruchu)
W pojeździe z wersją z kluczykiem: + zasilanie akcesoriów |
| C |
40 |
Podgrzewana tylna szyba |
| D |
20 |
klakson |

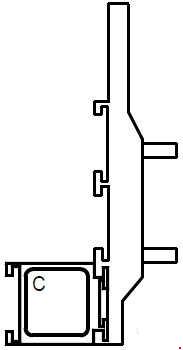

Jednostka ta znajduje się w przedziale pasażerskim, w lewej dolnej części deski rozdzielczej, na
po stronie kolumny kierownicy.
| Numer |
Ampery [A] |
Opis |
| C |
70 |
Silnik pracujący 2 + przekaźnik do zasilania zespołu wentylatora przedziału pasażerskiego, w wersji pojazdu bezkluczykowego z ręczną klimatyzacją |
Skrzynka bezpieczników w komorze silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
10 |
Światło prawe – zapalniczka w pierwszym rzędzie – elektrycznie sterowane tylne prawe okno – tylne lewe elektrycznie podnoszene – elektrycznie sterowane okno pasażera – prawe oświetlenie tablicy rejestracyjnej – lewe oświetlenie tablicy rej. – tylne prawe światła pozycyjne – radio – wyłącznik ogranicznika prędkości i tempomatu – przycisk włączania/wyłączania ESP – przełącznik reostatu regulacji reflektorów – przełącznik centralnego zamka drzwi / świateł ostrzegawczych – przełącznik kontroli odległości postojowej – lampka selektora automatycznej skrzyni biegów – panel sterowania klimatyzacji – światło po prawej stronie – światło po lewej stronie |
| 2 |
10 |
Światło lewe – tylne lewe światło pozycyjne |
| 3 |
15 |
Pompa spryskiwacza reflektorów |
| 4 |
20 |
Przednie lewe światło przeciwmgielne – przednie prawe światło przeciwmgielne |
| 5 |
10 |
Reflektor lewy |
| 6 |
10 |
Reflektor prawy |
| 7 |
15 |
Gniazdo diagnostyczne – sterowanie schematem zmiany biegów – elektryczna jednostka sterująca kontroli odległości parkowania – sterowanie przekaźnikiem podgrzewanego tylnej szyby (na bezpieczniku i tablicy przekaźników – panel sterowania ręczną klimatyzacją – lusterko wsteczne – tempomat i ogranicznik prędkości włączania/wyłączania – lewy reflektor silnik regulacji – silnik regulacji prawych reflektorów – centralka elektryczna żarówki wyładowczej – jednostka antykradzieżowa |
| 8 |
30 |
Jednostka zapobiegająca blokowaniu się hamulców/elektroniczna jednostka sterująca programu stabilności |
| 9 |
30 |
silnik wycieraczek szyby przedniej |
| 10 |
10 |
Elektryczna jednostka sterująca poduszki powietrznej/napinacza – elektryczna blokada kolumny kierownicy (w wersji pojazdu bez kluczyka) |
| 11 |
– |
Nieużywany |
| 12 |
7,5 |
Elektryczna jednostka sterująca skrzyni biegów – czujnik prędkości wyjściowej skrzyni biegów – główny czujnik prędkości wyjściowej skrzyni biegów – przełącznik wielofunkcyjny |
| 13 |
25 |
Silnik K4M: sterownik elektryczny wtrysku – pochłaniacz oparów benzyny – wtryskiwacze
Silnik K4M838: elektryczna jednostka sterująca wtryskiem – zmienny wałek rozrządu – dodatkowe sterowanie przekaźnikiem pompy paliwa na bezpieczniku silnika i skrzynce przekaźników – zmotoryzowany zawór dławiący – pochłaniacz oparów benzyny
Silnik M4R: zmienny wałek rozrządu – wtryskiwacze – wtryskiwacze – elektryczna jednostka sterująca wtrysku – pochłaniacz oparów benzyny
M4R752 i M4R753: zmienny wałek rozrządu zaworów dolotowych – wtryskiwacze – wtryskiwacze – elektryczna jednostka sterująca wtryskiem – pochłaniacz oparów benzyny – dodatkowe sterowanie przekaźnikiem pompy paliwa na bezpieczniku i tablicy przekaźników – zmotoryzowany zawór dławiący
Silnik F4R: elektryczna jednostka sterująca wtrysku – wtryskiwacze – pompa płynu chłodzącego łożysko turbosprężarki – pochłaniacz oparów benzyny – zawór elektromagnetyczny przepustnicy spalin – podgrzewacz węża recyrkulacji oparów oleju |
| 14 |
15 |
Silnik K4M: sonda lambda dolna – sonda lambda przednia – czujnik dolotowy wałka rozrządu silnika
Silnik M4R: sonda lambda dolna – sonda lambda przednia
Silnik F4R: czujnik wlotu wałka rozrządu – zmienny wałek rozrządu wlotu – czujnik tlenu za urządzeniem – czujnik tlenu przednie |
| 15 |
20 |
Elektryczna jednostka sterująca skrzyni biegów |
| 16 |
5 |
Wyłącznik świateł hamowania – elektryczna jednostka sterująca kabiny pasażerskiej – elektryczny układ wspomagania kierownicy |
| 17 |
10 |
Ręczna skrzynia biegów Czujnik TDC i światła cofania – światło cofania przez jednostkę zabezpieczającą i przełączającą oraz przez przekaźnik na bezpieczniku i płytce przekaźników w wersji z automatyczną skrzynią biegów |
| 18 |
15 |
Blokada kolumny kierownicy za pomocą elektrycznej jednostki sterującej przedziału pasażerskiego (w wersji pojazdu bez kluczyka) |
| 19 |
25 |
Rozrusznik |
| 20 |
– |
Nieużywany |
| 21 |
20 |
Silnik M4R: wskaźnik poziomu paliwa i pompa bezpiecznika – cewka ołówkowa cylindra 1 – cewka ołówkowa cylindra 2 – cewka ołówkowa cylindra 3 – cewka ołówkowa cylindra 4 –
W silnikach K4M i F4R: bezpiecznik wskaźnika paliwa i pompy – cewka ołówkowa cylindra 3 – cewka ołówkowa cylindra 4 |
| 22 |
10 |
Sprzęgło klimatyzacji |
| 23 |
5 |
Bezpiecznik wtrysku ECU |
| 24 |
20 |
Reflektor lewy |
| 25 |
20 |
Reflektor prawy |
Lokalizacja: znajduje się za akumulatorem.
| Numer |
Ampery [A] |
Opis |
| F1 |
– |
Nie w użyciu |
| F2 |
80 |
Zasilanie bezpieczników F37 i F38 na bezpieczniku i skrzynce przekaźników przedziału pasażerskiego – zasilanie bezpieczników F3, F4, F5, F6, F8, F11 i F40 na bezpieczniku i skrzynce przekaźnikowej przedziału pasażerskiego przez przekaźnik na bezpieczniku i skrzynce przekaźnikowej przedziału pasażerskiego |
| F3 |
80 |
Zasilanie bezpieczników F9, F12, F41 i F42 na bezpieczniku i skrzynce przekaźników w przedziale pasażerskim |
| F4 |
80 |
Jednostka zabezpieczająca i przełączająca – zasilanie bezpieczników F23 i F24 na skrzynce bezpiecznikowej i przekaźnikowej w przedziale pasażerskim – zasilanie bezpieczników F1, F2, F14, F15, F16, F17, F18, F19, F20, F21 i F22 na skrzynce bezpiecznikowej i przekaźnikowej w przedziale pasażerskim przez przekaźnik na bezpieczniku przedziału pasażerskiego i skrzynce przekaźników |
| F5 |
– |
Nie w użyciu |
| F6 |
50 |
Komputer ABS z ESP |
Ta jednostka znajduje się w zespole sprzęgającym silnika, pod zespołem zabezpieczającym i przełączającym
| Numer |
Ampery [A] |
Opis |
| F1 |
– |
Nie w użyciu |
| F2 |
– |
Nie w użyciu |
| F3 |
– |
Nie w użyciu |
| F4 |
– |
Nie w użyciu |
| F5 |
60 |
Zespół wentylatora za pośrednictwem szybkiego przekaźnika zespołu wentylatora |
| F6 |
20 |
Dodatkowa pompa paliwa przez dodatkowy przekaźnik pompy paliwa na bezpieczniku silnika i skrzynce przekaźników w silnikach K4M864, M4R752 i M4R753 |
| F7 |
– |
Nie w użyciu |
| F8 |
30 |
Zespół wentylatora przez rezystor zespołu wentylatora o niskiej prędkości przez jednostkę zabezpieczającą i przełączającą – sterowanie przekaźnikiem zespołu wentylatora |
| F9 |
– |
Nie w użyciu |
| Przekaźniki |
| A |
– |
Nie w użyciu |
| b |
20 |
Dodatkowa pompa paliwa do silników K4M864, M4R752 i M4R753 |
| C |
20 |
Światło cofania w wersji z automatyczną skrzynią biegów |
| D |
– |
Nie w użyciu |

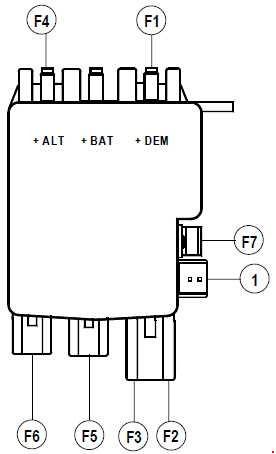

Lokalizacja: To urządzenie znajduje się za akumulatorem.
| Numer |
Ampery [A] |
Opis |
| F1 |
300 |
M4R714, M4R751, M4R752, M4R753: Zabezpieczenie przed rozruchem + akumulator |
| 190 |
K4M838, K4M864, F4R872: Zabezpieczenie przed rozruchem + akumulator |
| F2 |
50 |
Zasilanie bezpieczników F30, F31, F32, F33, F34, F35 i F36 na bezpieczniku i skrzynce przekaźników przedziału pasażerskiego |
| F3 |
80 |
Zasilanie bezpieczników F10, F26 i F27 na skrzynce bezpiecznikowej i przekaźnikowej przedziału pasażerskiego – jednostka zabezpieczająca i przełączająca |
| F4 |
300 |
M4R714, M4R751, M4R752, M4R753: Zasilanie bezpieczników F1, F2, F3, F4, F5, F6, F8 i F9 na bezpieczniku silnika i skrzynce przekaźników – zasilanie bezpieczników na tablicy bezpieczników – alternator |
|
K4M838, K4M864, F4R872: Zasilanie bezpieczników F1, F2, F3, F4, F5, F6, F8 i F9 na skrzynce bezpieczników i przekaźników silnika – zasilanie bezpieczników na tablicy bezpieczników – alternator |
| F5 |
80 |
Elektryczny układ wspomagania kierownicy |
| F6 |
35 |
Jednostka zabezpieczająca i przełączająca |
| F7 |
5 |
Jednostka zabezpieczająca i przełączająca |
| 1 |
5 |
Chroniony + bateria> jednostka zabezpieczająca i przełączająca |
| 2 |
– |
Nie w użyciu |
| 3 |
– |
Nie w użyciu |
To urządzenie znajduje się obok zespołu wentylatora
| Numer |
Ampery [A] |
Opis |
| 234 |
70 |
Zespół wentylatora chłodzącego silnik |
