Schematy skrzynek bezpieczników i przekaźników – Renault Clio III
Dotyczy pojazdów wyprodukowanych w latach:
2006, 2007, 2008, 2009, 2010, 2011, 2012.
Za zapalniczkę (gniazda zasilania) odpowiada bezpiecznik F9 w skrzynce bezpieczników tablicy rozdzielczej.
Komora silnika
Skrzynka bezpieczników znajduje się po lewej stronie komory silnika.
Przedział pasażerski
W zależności od pojazdu, otwórz pokrywę po prawej stronie kierownicy lub schowka.
Aby zidentyfikować bezpieczniki, patrz naklejka z rozmieszczeniem bezpieczników.
Panel przyrządów
| Numer |
Ampery [A] |
Opis |
| 1 |
|
Przekaźnik obwodów głównych zapłonu 1 |
| F1 |
30A |
Wskaźniki (bez systemu otwierania pojazdu bez kluczyka) |
| F1 |
15A |
Silnik wycieraczki tylnej szyby (z systemem dostępu bezkluczykowego) |
| F2 |
15A |
Moduł sterowania klimatyzacji;
Wyposażenie pomocnicze;
Tablica przyrządów. |
| F3 |
7,5A |
Moduł sterujący lusterkiem zewnętrznym;
Lampy wewnętrzne;
Lampy lusterek kosmetycznych. |
| F4 |
15A |
Złącze łącza danych (DLC);Klaksony. |
| F5 |
–
10A |
Nieużywane (z systemem bezkluczykowego dostępu);
Lampka schowka;
Lampka przestrzeni ładunkowej (bez systemu bezkluczykowego). |
| F6 |
25A |
Centralny zamek;
Elektryczny silnik szyby, sterownik. |
| F7 |
–
25A |
Nie używane (z systemem otwierania pojazdu bez kluczyka);Podwójny przełącznik szyb, drzwi kierowcy (bez systemu otwierania pojazdu bez kluczyka). |
| F8 |
10 A |
Moduł sterujący ABS |
| F9 |
15A |
Zapalniczka |
| F10 |
20A |
Moduł sterujący silnika dmuchawy klimatyzacji/nagrzewnicy (ręczna regulacja temperatury) |
| F11 |
20A |
Moduł sterowania silnikiem dmuchawy klimatyzacji/nagrzewnicy (automatyczna kontrola temperatury) |
| F12 |
15A |
Moduł sterujący klimatyzacji;
Panel sterowania funkcją klimatyzacji/ogrzewania;
Klakson systemu alarmowego;
Zespół audio;
Skrzynka bezpieczników/płyta przekaźników;
Deska rozdzielcza 2-przekaźnik 6/7;
Podgrzewane fotele;
Wielofunkcyjny moduł sterujący;
Pompa spryskiwacza tylnej szyby;
Moduł sterowania funkcją kierownicy;
Moduł sterowania telefonicznego;
Pompa spryskiwacza szyby przedniej. |
| F13 |
10 A |
Przełącznik położenia pedału hamulca (BPP);
Skrzynka bezpieczników/płyta przekaźnika;
Konsola 2-przekaźnik 3. |
| F14 |
–
5A |
Nieużywane (z systemem bezkluczykowego dostępu);
Czujnik światła;
Moduł sterujący lusterkiem zewnętrznym;
Lampy wewnętrzne;
Czujnik deszczu;
Lampki lusterek kosmetycznych;
Wycieraczka szyby przedniej (bez systemu bezkluczykowego dostępu). |
| F15 |
–
20A |
Nieużywane (z systemem bezkluczykowego dostępu);
Silnik wycieraczki tylnej szyby (bez systemu bezkluczykowego dostępu). |
| F 16 |
30A
15A |
Wskaźniki (z systemem dostępu bezkluczykowego);
Moduł sterujący immobilizera (bez systemu dostępu bezkluczykowego). |
| F17 |
30A |
Centralny zamek |
| F18 |
15A |
Moduł sterujący lusterek bocznych;
Lampki wewnętrzne;
Lampki lusterek kosmetycznych (z systemem bezkluczykowego otwierania);
Wielofunkcyjny moduł sterujący (bez systemu otwierania bezkluczykowego). |
| F19 |
5A |
Dmuchawa czujnika temperatury w samochodzie |
| F20 |
25A |
Silnik elektryczny szyby pasażera |
| F21 |
|
Elektryczna dioda szyby tylnej |
Bezpieczniki z wyłącznikami konsumenckimi
![]()
| Numer |
Ampery [A] |
Opis |
| 1 |
|
Elektryczny przekaźnik szyb, kierowca |
| 2 |
|
– |
| 3 |
|
Przekaźnik świateł stopu |
| 4 |
|
– |
| 5 |
|
– |
| 6 |
|
Przekaźnik szyby elektrycznej – tył 1 |
| 7 |
|
Przekaźnik szyby elektrycznej – tył 2 |
| F1 |
|
– |
| F2 |
20A |
Podgrzewane siedzenia |
| F3 |
15A |
Szyberdach |
| F4 |
25A |
Elektryczne szyby tylne |
| F5 |
|
– |
| F6 |
|
– |
Komora silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
|
Podgrzewany przekaźnik tylnej szyby |
| 2 |
|
Przekaźnik sterowania silnikiem (EC) – z wyjątkiem K9K764 |
| 3 |
|
Przekaźnik świateł mijania |
| 4 |
|
Przekaźnik świateł przeciwmgielnych |
| 5 |
|
Przekaźnik silnika rozrusznika |
| 6 |
|
– |
| 7 |
|
Przekaźnik silnika dmuchawy chłodziwa silnika, szybki 1 |
| 8 |
|
Przekaźnik silnika dmuchawy chłodziwa silnika, niska prędkość 2 |
| 9 |
|
Przekaźnik głównych obwodów zapłonu 2 |
| F1 |
25A |
Moduł sterujący ABS |
| F2 |
|
– |
| F3 |
10 A |
Reflektor świateł drogowych prawy |
| F4 |
10 A |
Reflektor świateł drogowych lewy |
| F5 |
10 A |
Moduł sterujący klimatyzacji;
Centralny zamek;
Przełącznik tempomatu;
Silnik szyby elektrycznej, tylna prawa;
System ABS/ESP;
Wyświetlacz wielofunkcyjny;
Lampy boczne prawe;
Lampy tylne prawe. |
| F6 |
10 A |
Zespół audio;
Centralny zamek;
Zapalniczka;
Przełącznik regulacji lusterek bocznych;
Podwójny przełącznik szyby elektrycznej, drzwi kierowcy;
Silnik szyby elektrycznej, tylna lewa;
Przełącznik szyby elektrycznej, drzwi pasażera;
Moduł sterujący regulacją reflektorów;
Lampa tablicy rejestracyjnej;
Pomoc w parkowaniu;
Lampy po lewej stronie;
Tylne lampy po lewej stronie;
System kontroli trakcji (TCS). |
| F7 |
15 A |
Pomocniczy przekaźnik nagrzewnicy 1/2;
Przełącznik cofania tempomatu;
Złącze łącza danych (DLC);
Elektryczne wspomaganie kierownicy;
Moduł sterujący reflektorami wyładowczymi;
Wielofunkcyjny moduł sterujący;
Przełącznik wyboru trybu skrzyni biegów;
Lampka selektora skrzyni biegów;
Moduł sterujący monitora ciśnienia w oponach. |
| F8 |
20A |
Silnik wycieraczek szyby przedniej |
| F9 |
15A |
Silnik regulacji reflektorów, prawy;
Światła mijania reflektorów, prawy. |
| F10 |
15A |
Silnik regulacji reflektorów lewy;
Światła mijania przednie po lewej stronie. |
| F11 |
10 A |
Sprzęgło sprężarki klimatyzacji |
| F12 |
– |
– |
| F13 |
25A |
Elektromagnes rozrusznika |
| F14 |
20 A |
Moduł kontroli transmisji (TCM) |
| F15 |
– |
– |
| F 16 |
15A |
Podgrzewana tylna szyba |
| F17 |
15A |
Przekaźnik pompy spryskiwaczy reflektorów |
| F18 |
5 A |
Moduł kontroli transmisji (TCM) |
| F19 |
– |
– |
| F20 |
10 A |
Lampy cofania |
| F21 |
20A |
Cewki zapłonowe |
| F22 |
20A |
Moduł sterujący silnika (ECM) |
| F23 |
10 A |
Moduł sterujący dodatkowego systemu przytrzymującego (SRS) |
| F24 |
10 A |
Moduł sterujący silnika (ECM);
Elektromagnes blokady kolumny kierownicy – z systemem dostępu bezkluczykowego. |
| F25 |
20A |
Przednie światła przeciwmgielne |
Skrzynka bezpieczników zasilania
| Numer |
Ampery [A] |
Opis |
| 1 |
|
Przekaźnik pompy spryskiwaczy reflektorów 1 |
| 2 |
|
Przekaźnik pompy spryskiwaczy reflektorów 2 |
| 3 |
|
Przekaźnik reflektora wyładowczego |
| F1 |
30A |
Przekaźnik sterowania silnikiem (EC) – K9K764 |
| F2 |
30A |
Przekaźnik pompy skrzyni biegów – D4F764 (sekwencyjna mechaniczna skrzynia biegów) |
| F3 |
30A |
Silnik dmuchawy chłodziwa silnika-K9K766,D4F764 (sekwencyjna mechaniczna skrzynia biegów) |
| F4 |
30A |
Silnik dmuchawy chłodziwa silnika -K4M, K4J, D4F(MT) |
| F5 |
50A |
Skrzynka bezpieczników/płyta przekaźnika;
Konsola 2 bezpieczniki F2-F4. |
| F6 |
80A |
Grzałka pomocnicza 1/2 |
| F7 |
|
– |
| F8 |
50A |
Moduł sterujący ABS |
| F9 |
|
– |
| F10 |
|
– |
| F11 |
|
– |
| F12 |
10 A |
Przekaźnik reflektora wyładowczego |

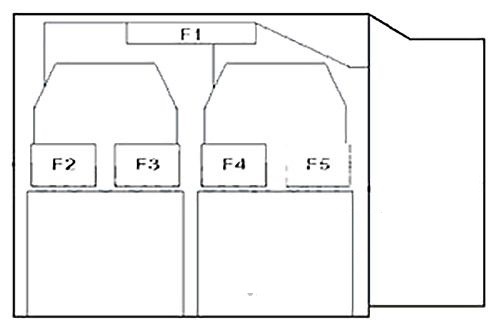

Główne bezpieczniki
| Numer |
Ampery [A] |
Opis |
| F1 |
350A |
Skrzynka bezpieczników/płyta przekaźników, komora silnika 2 bezpieczniki F2-F8;Skrzynka bezpieczników/płyta przekaźników, komora silnika 3 bezpieczniki F2/F3. |
| F2 |
70A |
Skrzynka bezpieczników/płyta przekaźników, konsola 1 -bezpieczniki F16-F18;Skrzynka bezpieczników/płyta przekaźników, komora silnika 2 bezpieczniki F1. |
| F3 |
60A |
Elektryczne wspomaganie kierownicy |
| F4 |
70A |
Skrzynka bezpieczników/płyta przekaźnika, konsola 1 – bezpieczniki F1-F6/F20, przekaźnik 1 |
| F5 |
60A |
Wielofunkcyjny moduł sterujący |
