Schematy skrzynek bezpieczników i przekaźników – Renault 19
Dotyczy pojazdów wyprodukowanych w latach:
1994, 1995, 1996, 1997, 1998, 1999, 2000.

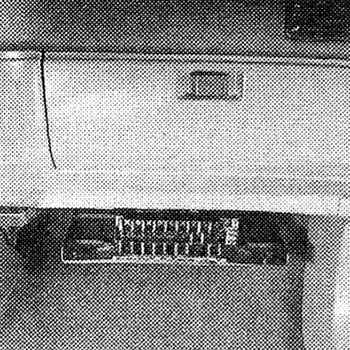

Lokalizacja skrzynki bezpieczników
Dostęp do panelu bezpieczników można uzyskać, otwierając pokrywę znajdującą się w prawym dolnym rogu tablicy rozdzielczej; w tym celu przekręć śruby końcowe o ćwierć obrotu.

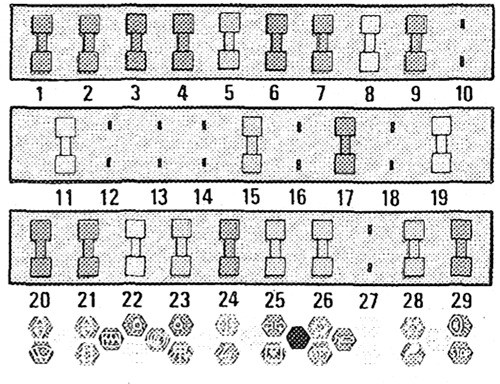

| Numer |
Ampery [A] |
Opis |
| 1 |
30A |
lewy podnośnik szyby |
| 2 |
30A |
Prawy podnośnik szyby |
| 3 |
10 A |
Lewe światła pozycyjne / Lewa lampa ostrzegawcza patentowa |
| 4 |
10 A |
Prawe światła pozycyjne/prawa lampa ostrzegawcza patentowa/przełącznik oświetlenia/dźwiękowe światło ostrzegawcze zapominające o światłach |
| 5 |
5A |
tylne światło przeciwmgielne |
| 6 |
10 A |
Światła kierunkowe, awaryjne i świadkowie |
| 7 |
30A |
Klimatyzacja |
| 8 |
20 |
Główny zmotoryzowany wentylator |
| 9 |
30A |
Klimatyzacja |
| 10 |
– |
– |
| 11 |
20 |
Ogrzewanie sondy tlenowej/detektor poziomu paliwa |
| 12 |
– |
– |
| 13 |
– |
– |
| 14 |
– |
– |
| 15 |
– |
– |
| 16 |
– |
– |
| 17 |
10 A |
Radio (odtwarzacz kasetowy) |
| 18 |
– |
– |
| 19 |
20 |
Wentylator kabiny pasażerskiej / Ekran z recyklingu |
| 20 |
10 A |
silnik wycieraczek szyby przedniej |
| 21 |
30A |
elektryczne sterowanie drzwiami, |
| 22 |
20 |
odmgławiacz tylnej szyby |
| 23 |
15A |
Oświetlenie wewnętrzne |
| 24 |
30A |
Konsumencki |
| 25 |
15A |
Zegar / zewnętrzne lusterka wsteczne |
| 26 |
15A |
Wycieraczka |
| 27 |
– |
– |
| 28 |
15A |
Zapalniczka / światło cofania |
| 29 |
10 A |
Światła stopu/wskaźniki zestawu wskaźników i światła ostrzegawcze |
Wersje z silnikiem Diesla mają również dwa bezpieczniki umieszczone w skrzynce przekaźników:
- 40 A – Silnik wentylatora głównego.
- 70 A – Podgrzewanie oleju napędowego.
