Schemat skrzynek bezpieczników i przekaźników – RAM ProMaster
Dotyczy pojazdów nowych w latach:
2015, 2016, 2017, 2018, 2019.
Skrzynka bezpieczników w komorze silnika
Przednia jednostka dystrybucyjna znajduje się po prawej stronie komory silnika, obok akumulatora.
Numer
|
Ampery [A]
|
Opis
|
| F01 |
60 |
Kontroler ciała |
| F02 |
40 |
Przednie podgrzewane fotele, drugie wyjście 12 V IP |
| 60 |
Tylne okno elektryczne, w tym przednie podgrzewane fotele, drugie 12 -woltowe gniazdo IP |
| F03 |
20 |
Stacyjka |
| F04 |
40 |
Moduł systemu BSM |
| F06 |
30 |
Wentylator chłodnicy – niska prędkość |
| F07 |
40 |
Wentylator chłodnicy – wysoka prędkość |
| F08 |
40 |
Silnik dmuchawy |
| F10 |
10 |
Klakson |
| F11 |
10 |
Obciążenia wtórne ECM |
| F14 |
15 |
Światła drogowe |
| F 16 |
5 |
ECM i dźwignia zmiany biegów |
| F17 |
25 |
Obciążenia mocy ECM |
| F18 |
5 |
Obciążenie ECM, przekaźnik główny |
| F19 |
7,5 |
Klimatyzacja |
| F20 |
30 |
Tylny odszraniacz |
| F21 |
5 |
Klucz odblokowania |
| F22 |
10 |
Główne obciążenia ECM |
| F23 |
20 |
System BSM |
| F24 |
5 |
System BSM, klucz dodatni i czujnik kąta skrętu |
| F30 |
15 |
Światło przeciwmgielne |
| F83 |
20 |
Pompa paliwowa |
| F84 |
15 |
Moduł AT |
| F85 |
20 |
Tylne gniazdo zasilania 12V |
| F86 |
30 |
Gniazdo zasilania IP 12V |
| F87 |
5 |
IBS |
| F88 |
7,5 |
Odszranianie lusterek zewnętrznych |

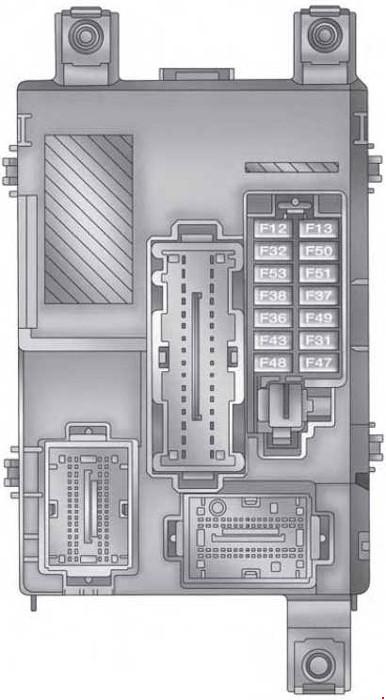

Panel bezpieczników tablicy rozdzielczej
Wewnętrzna tablica bezpieczników jest częścią modułu kontroli nadwozia (BCM) i znajduje się po stronie kierowcy pod tablicą rozdzielczą.
Numer
|
Ampery [A]
|
Opis |
| F53 |
5 |
KL 30 (+30) – IPC |
| F38 |
20 |
Centralne zamykanie drzwi |
| F36 |
10 |
KL 30 (+30) – TPMS, EOBD, HVAC, Radio |
| F43 |
15 |
Dwukierunkowa pompa spryskiwacza |
| F48 |
20 |
Okna elektryczne dla pasażerów |
| F50 |
7,5 |
KL 15 (+15) – Poduszka powietrzna |
| F51 |
7,5 |
KL 15 (+15) – Polecenie regulacji lusterek zewnętrznych, cewki HVAC, RVC, HWB |
| F37 |
5 |
KL 15 (+15) – Przełącznik pedału hamulca (NO), IPC, Przełącznik pedału hamulca (NC) |
| F49 |
5 |
KL 15 (+15) – PAM, oświetlenie CSS, podświetlenie ECM, TIM |
| F31 |
5 |
KL 15a (INT A) – HWB, MCO |
| F47 |
20 |
Sterownik zasilania okna |
Panel bezpieczników jednostki centralnej
Wewnętrzna tablica bezpieczników jest częścią modułu kontroli nadwozia (BCM) i znajduje się po stronie kierowcy pod tablicą rozdzielczą.
Numer
|
Ampery [A]
|
Opis
|
| F1 |
10 |
Przedni podgrzewany fotel kierowcy |
| F2 |
10 |
Przedni podgrzewany fotel pasażera |
| F3 |
20 |
Tylne okno elektryczne po stronie kierowcy |
| F4 |
20 |
Tylne okno elektryczne po stronie pasażera |
| F5 |
15 |
Drugie gniazdo zasilania 12V tablicy przyrządów |
