Schemat skrzynek bezpieczników i przekaźników – Porsche 987 Cayman
Dotyczy pojazdów nowych w latach:
2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Skrzynka bezpieczników w Porsche Cayman (seria 987c) znajduje się po stronie drzwi w przestrzeni na nogi kierowcy, pod czarną osłoną. Po zdjęciu pokrywy zobaczysz skrzynkę bezpieczników.

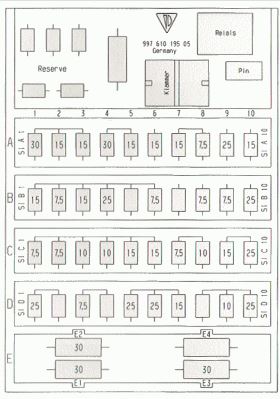

Schemat skrzynki bezpieczników
Na schemacie skrzynki bezpieczników znajduje się 5 rzędów bezpieczników (od A do E). Każdy rząd ma 10 bezpieczników. Nomenklatura bezpieczników to A-5, C-7 itd.
A
| Numer |
Opis |
Ampery [A] |
| Bezpiecznik 1 |
Elektrycznie sterowane lewe drzwi TRM30 |
30 A |
| Bezpiecznik 2 |
Centralny Zamek, Lewe Drzwi TRM30 |
15A |
| Bezpiecznik 3 |
Tylna jednostka sterująca TRM30, tylny spojler, zwalnianie tylnej pokrywy, dwutonowe klaksony |
15A |
| Bezpiecznik 4 |
Elektrycznie sterowane prawe drzwi TRM30 |
30 A |
| Bezpiecznik 5 |
Centralny Zamek, Drzwi Prawe TRM30 |
15A |
| Bezpiecznik 6 |
Tylna jednostka sterująca TRM30, lewe światło tylne, światło hamowania |
15A |
| Bezpiecznik 7 |
Tylna jednostka sterująca TRM30, prawe światło tylne, tylne światło przeciwmgielne |
15A |
| Bezpiecznik 8 |
Gniazda 12V |
7,5 A |
| Bezpiecznik 9 |
Ogrzewanie tylnej szyby |
25 A |
| Bezpiecznik 10 |
Zapalniczka |
15A |
B
| Bezpiecznik 1 |
Zestaw wskaźników TRM30, wykrywanie masy TRM30, gniazdo diagnostyczne TRM30 |
15A |
| Bezpiecznik 2 |
Czujnik przedziału pasażerskiego |
7,5 A |
| Bezpiecznik 3 |
Jednostka sterująca regulacji siedzenia TRM30, jednostka sterująca pamięcią, moduł kolumny kierownicy kombinowanej TRM30, jednostka sterująca monitorowania ciśnienia w oponach TRM30, syrena alarmowa, Sportchrono, czujnik przechyłu |
15A |
| Bezpiecznik 4 |
Układ spryskiwaczy reflektorów |
25 A |
| Bezpiecznik 5 |
Nie używany |
7,5 A |
| Bezpiecznik 6 |
Jednostka sterująca układem elektrycznym pojazdu TRM30, zwalnianie klapy wlewu |
7,5 A |
| Bezpiecznik 7 |
Nie używany |
A |
| Bezpiecznik 8 |
Jednostka sterująca Tiptronic T30 |
7,5 A |
| Bezpiecznik 9 |
Telefon TRM86S |
7,5 A |
| Bezpiecznik 10 |
Ogrzewanie Klimatronic TRM30 |
25 A |
C
| Numer |
Opis |
Ampery [A] |
| Bezpiecznik 1 |
Nie używany |
7,5 A |
| Bezpiecznik 2 |
Gniazdo diagnostyczne TRM15, jednostka sterująca Klimatronic TRM15, jednostka sterująca PASM TRM15, czujnik ciśnienia czynnika chłodniczego TRM15, włącznik sprzęgła, skrzynka elektroniki, telefon komórkowy TRM15, podgrzewane dysze natryskowe |
7,5 A |
| Bezpiecznik 3 |
Jednostka sterująca z przodu TRM15, włącznik światła TRM15 |
10 A |
| Bezpiecznik 4 |
Przełącznik świateł hamowania |
10 A |
| Bezpiecznik 5 |
Jednostka sterująca Tiptronic TRM15, przełącznik położenia Tiptronic TRM15 |
15A |
| Bezpiecznik 6 |
Wycieraczka tylnej szyby, nieoślepiające lusterko wewnętrzne TRM15, jednostka sterująca wspomagania parkowania TRM15 |
15A |
| Bezpiecznik 7 |
Zespolony moduł kolumny kierownicy TRM15 |
7,5 A |
| Bezpiecznik 8 |
Jednostka sterująca PSM, klaster czujników, moduł kluczy TRM15 |
10 A |
| Bezpiecznik 9 |
Jednostka sterująca PASM TRM30 |
15A |
| Bezpiecznik 10 |
Jednostka sterująca PSM |
25 A |
D
| Numer |
Opis |
Ampery [A] |
| Bezpiecznik 1 |
Pompa paliwowa |
25 A |
| Bezpiecznik 2 |
Nie używany |
25 A |
| Bezpiecznik 3 |
Jednostka sterująca DME TRM30 |
7,5 A |
| Bezpiecznik 4 |
Nie używany |
A |
| Bezpiecznik 5 |
Jednostka sterująca DME TRM87, zawór DMTL, przekaźnik pompy powietrza wtórnego, przekaźnik wentylatora komory silnika, nastawnik wałka rozrządu, czujnik wałka rozrządu, zawór zmiany przewodu dolotowego, zawór odpowietrzający zbiornika, czujnik przepływu masowego powietrza gorącej folii, przekaźnik sprężarki klimatyzatora, zawór Tiptronic, podnośnik zaworu Kontrola |
25 A |
| Bezpiecznik 6 |
Czujnik tlenu/ogrzewanie przed katalizatorem, czujnik tlenu/ogrzewanie za katalizatorem |
25 A |
| Bezpiecznik 7 |
Cewki zapłonowe, zawory wtryskowe |
15A |
| Bezpiecznik 8 |
Jednostka sterująca DME TRM87 |
7,5 A |
| Bezpiecznik 9 |
Skrzynka z elektroniką, telefon komórkowy TRM30, odtwarzacz DVD TRM30, PCM 2.1 TRM30, telefon TRM30, zmieniarka CD TRM30 |
10 A |
| Bezpiecznik 10 |
Wzmacniacz ASK TRM30, Wzmacniacz Bose TRM30, Subwoofer Bose TRM30, Ogrzewanie, Climatronic |
25 A |
E
| Numer |
Opis |
Ampery [A] |
| E1 |
Regulacja siedzenia, lewa strona, silniki z pamięcią siedzenia lewe |
30 A |
| E2 |
Regulacja siedzenia, prawa, silniki pamięci siedzenia prawe |
30 A |
| E3 |
Nie używany |
30 A |
| E 4 |
Nie używany |
A |
