Schemat skrzynek bezpieczników i przekaźników – Porsche 718 Cayman, Boxster
Dotyczy pojazdów nowych w latach:
2019, 2020, 2021.
Skrzynka bezpieczników znajduje się na bocznej ścianie miejsca na nogi kierowcy i pasażera. Plastikowe uchwyty i zapasowe bezpieczniki znajdują się w obu skrzynkach bezpieczników pod górną pokrywą.
- RHD – kierownica po prawej stronie
- LHD – kierownica po lewej stronie
Bezpieczniki po stronie kierowcy

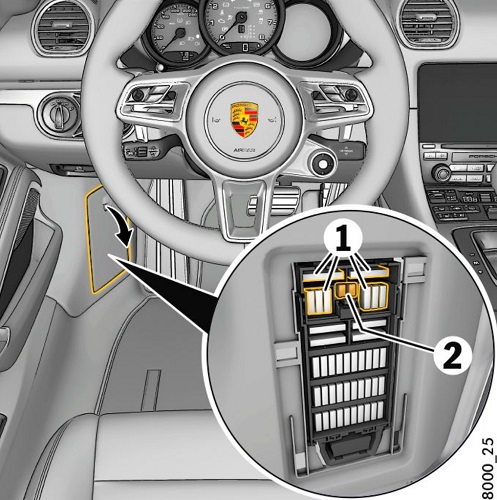

Elementy w skrzynce bezpieczników w przestrzeni na nogi po lewej stronie
- 1 Wymienne bezpieczniki
- 2 Plastikowy chwytak.

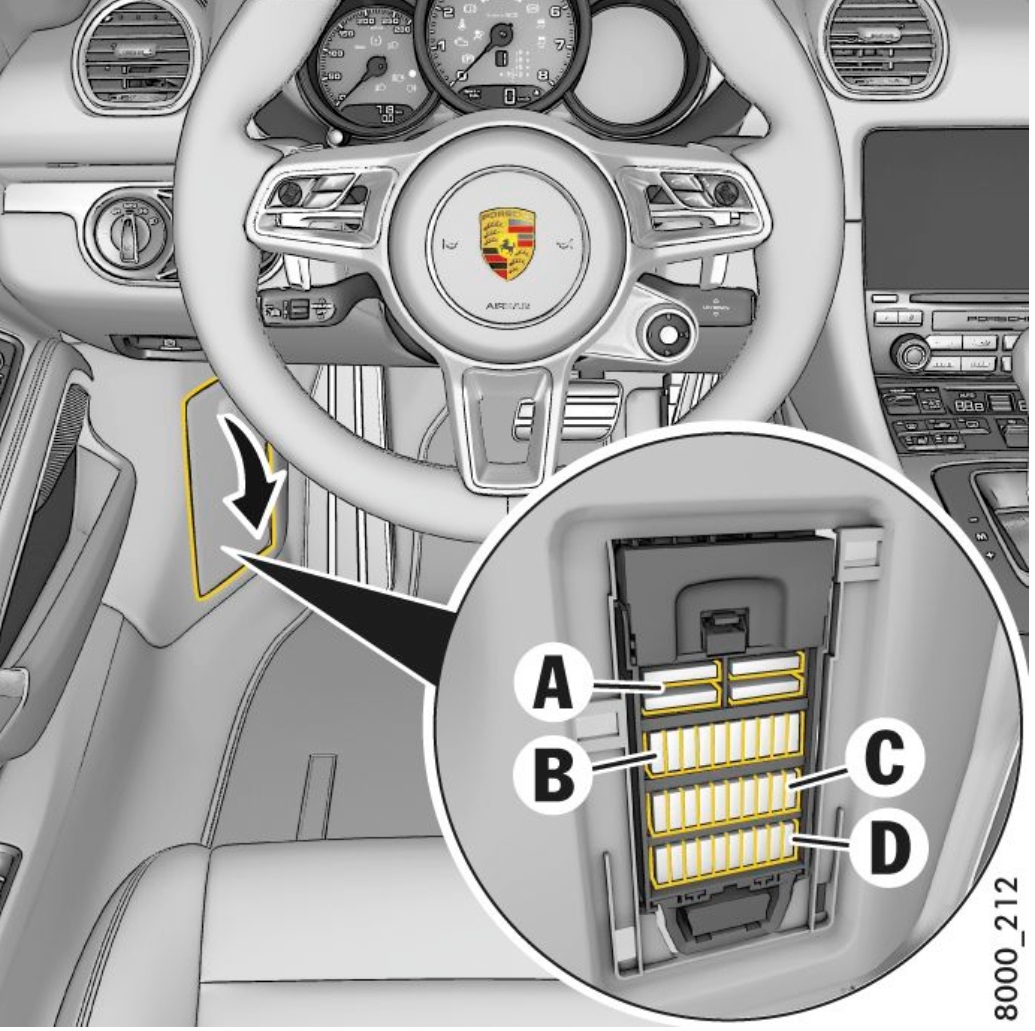

Uchwyt bezpiecznika w przestrzeni na nogi po stronie kierowcy
rząd A
| 1 |
U dołu po lewej: Wentylator klimatyzacji (tylko z kierownicą po prawej stronie) |
40 A |
| 2 |
U góry po lewej: jednostka sterująca PSM |
40 A |
| 3 |
Na dole po prawej: Regulacja siedzeń i jednostka sterująca fotela kierowcy |
25 A |
| 4 |
U góry po prawej: Boxster: kabriolet |
40 A |
rząd B
| 1 |
Regulacja reflektorów dla RHD i LHD
Oświetlenie przedniej pokrywy
Siłownik przedniej pokrywy
Lewe światło drogowe
Lewe światło mijania
Przednie prawe światło obrysowe
Kierunkowskaz, tylny lewy i przedni lewy |
40 A |
| 2 |
Sterowanie klapami wydechowymi
Podniesione światło hamowania, tylne skrzydło
Tylna osłona elementu sterującego
Prawe tylne światło przeciwmgłowe
Lewe światło hamowania
Lewe światło cofania
Lewe światło tylne
Lewe światło do jazdy dziennej |
15A |
| 3 |
Klakson alarmowy |
15A |
| 4 |
Oświetlenie wewnętrzne
Czujniki Halla
Światło orientacyjne
Przekaźnik ogrzewania tylnej szyby
Centralny zamek LED
Panele drzwiowe LED
Światła otoczenia
Światło tablicy rejestracyjnej
Lewe tylne światło przeciwmgłowe
Światło hamowania wysokiego poziomu
Prawe światło hamowania
Prawe światło cofania
Prawe światło tylne
Prawe światła do jazdy dziennej
Cayman: Aktywacja elektroniki tylnej wycieraczki |
15A |
| 5 |
Przekaźnik układu pompy paliwa i jednostka sterująca |
20 A |
| 6 |
Blokada klapy wlewu
Terminal elektrycznej blokady kolumny kierownicy 30
Pompka spryskiwacza przód i tył |
10 A |
| 7 |
Nieużywany |
|
| 8 |
Jednostka sterująca klimatyzacją |
7,5 A |
| 9 |
Nieużywany |
|
| 10 |
Kolumna kierownicy
Stoper |
15A |
rząd C
| 1 |
Panel przełączników konsoli środkowej
Jednostka sterująca bramą
Gniazdo diagnostyczne
Blokada zapłonu
Blokada kolumny kierownicy
Przełącznik światła
Jednostka sterująca ERA-GLONASS (tylko kierownica po lewej stronie, Rosja)
Cayman: Oświetlenie bagażnika |
10 A |
| 2 |
Oświetlenie przestrzeni na nogi
Elektryczna blokada wyjmowania kluczyka ze stacyjki
Przedni prawy i tylny prawy kierunkowskaz
Włącznik świateł awaryjnych LED
Elektryczne oświetlenie stacyjki
Kierunkowskazy przednie prawe i lewe przednie
Prawe światło drogowe
Prawe światło mijania
Przednie lewe światło obrysowe |
40 A |
| 3 |
Jednostka sterująca VTS |
5 A |
| 4 |
Klakson |
15A |
| 5 |
Klapka wlewu
Sterowanie tylnym skrzydłem wysuwane i chowane
Boxster: dach kabrioletu z funkcją miękkiego zamykania
Boxster: otwieranie i zamykanie składanej górnej półki |
30 A |
| 6 |
Sterownik podnośnika szyby, lewy
Sterownik lewych drzwi |
25 A |
| 7 |
Układ spryskiwaczy reflektorów |
30 A |
| 8 |
Jednostka sterująca PSM |
25 A |
| 9 |
Syreny alarmowe |
5 A |
| 10 |
Czujnik systemu monitorowania przedziału pasażerskiego |
5 A |
rząd D
| 1 |
Cayman: Tylna wycieraczka |
15A |
| 2 |
Otwieracz drzwi garażowych |
5 A |
| 3 |
Lewy reflektor |
15A |
| 4 |
Jednostka sterująca przednią kamerą
Jednostka sterująca PDC
Bramka/gniazdo diagnostyczne
Czujnik jakości powietrza
Jednostka sterująca reflektorami |
5 A |
| 5 |
Jednostka sterująca PSM |
5 A |
| 6 |
Moduł przełącznika kolumny kierownicy
Elektryczna przekładnia kierownicza
Czujnik ciśnienia czynnika chłodniczego
Przekaźnik wentylatora chłodnicy |
5 A |
| 7 |
Jednostka sterująca dźwigni zmiany biegów
Czujnik włącznika sprzęgła |
5 A |
| 8 |
Prawy reflektor |
15A |
| 9 |
Lusterko wewnętrzne |
5 A |
| 10 |
Wentylacja lewego siedzenia |
5 A |
Bezpieczniki po stronie pasażera

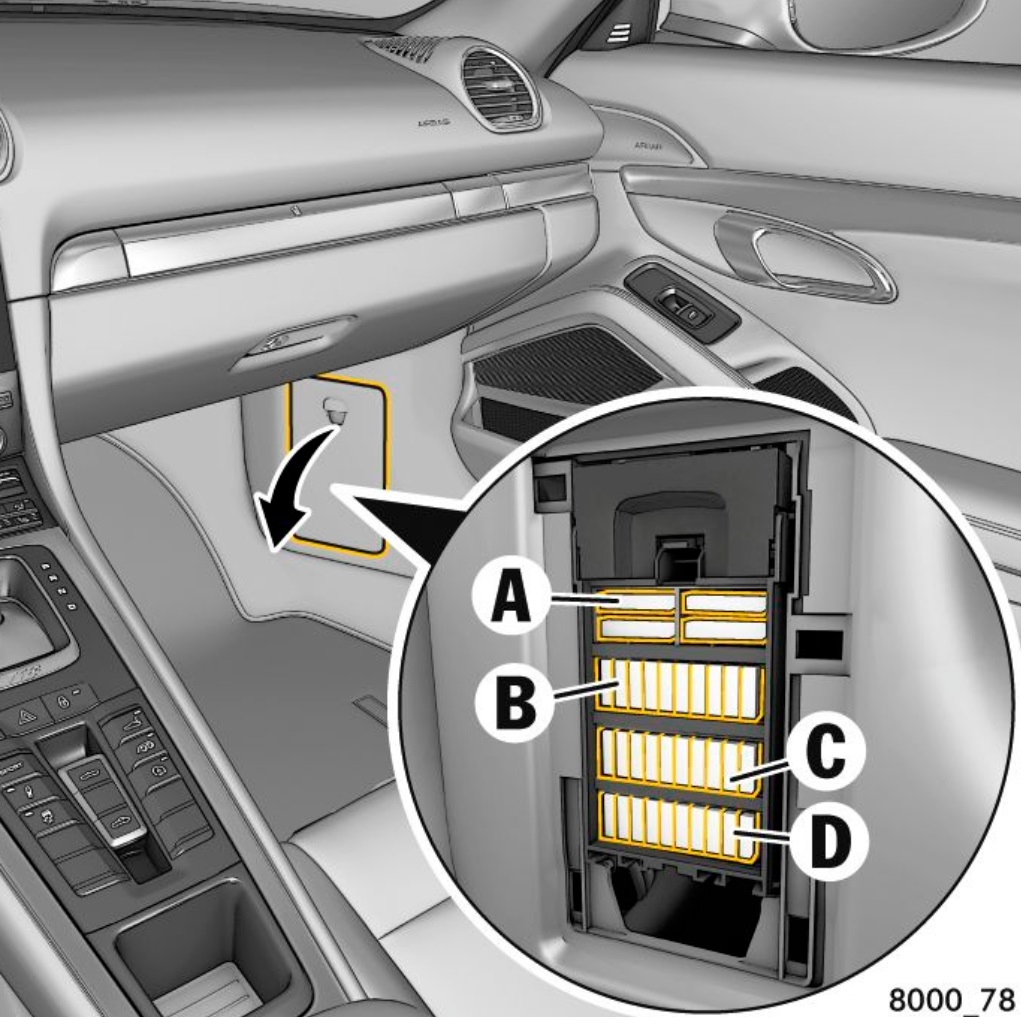

Uchwyt bezpiecznika w przestrzeni na nogi po stronie pasażera
rząd A
| 1 |
U dołu po lewej: przetwornica DC/DC PCM |
40 A |
| 2 |
Nieużywany |
|
| 3 |
Na dole po prawej: Silnik dmuchawy świeżego powietrza i regulator dmuchawy (tylko kierownica z lewej strony) |
40 A |
| 4 |
U góry po prawej: Regulacja siedzeń i jednostka sterująca siedzenia pasażera |
25 A |
rząd B
| 1 |
Czujnik deszczu |
5 A |
| 2 |
Klimatyzacja – sterownik podgrzewanego fotela |
25 A |
| 3 |
Komponenty PCM:(kamera cofania, wzmacniacz antenowy, wyświetlacz jednostki sterującej, hub USB, antena sprzęgająca, czytnik kart) |
5 A |
| 4 |
Centralny procesor z zewnętrznym wzmacniaczem |
7,5 A |
|
Centralny procesor z wewnętrznym wzmacniaczem |
20 A |
| 5 |
Jednostka sterująca TPMS
Jednostka sterująca klimatyzacją |
5 A |
| 6 |
Wzmacniacz systemu dźwiękowego |
40 A |
| 7 |
Wzmacniacz subwoofera Burmester® |
40 A |
| 8 |
Nieużywany |
|
| 9 |
Klaster instrumentów |
10 A |
| 10 |
Czujnik zbliżeniowy klamki |
5 A |
rząd C
C
| 1 |
Gniazdo diagnostyczne ERA-GLONASS TSX808 (tylko kierownica z lewej strony, Rosja) |
5 A |
| 2 |
Przycisk elektrycznego hamulca postojowego |
5 A |
| 3 |
Konsola nad głową |
5 A |
| 4 |
Jednostka sterująca PDK |
25 A |
| 5 |
Nieużywany |
|
| 6 |
Silnik wycieraczek przednich |
30 A |
| 7 |
Sterownik podnośnika szyby, prawy
Sterownik prawych drzwi |
25 A |
| 8 |
Regulacja kolumny kierownicy |
25 A |
| 9 |
Nieużywany |
|
| 10 |
Nieużywany |
rząd D
| 1 |
Jednostka sterująca poduszką powietrzną
Jednostka sterująca wykrywająca obecność pasażerów |
5 A |
| 2 |
Jednostka sterująca PASM |
5 A |
| 3 |
Nieużywany |
|
| 4 |
Jednostka sterująca ACC |
5 A |
| 5 |
Nieużywany |
|
| 6 |
Wentylacja prawego siedzenia |
5 A |
| 7 |
Konsumenci aktywni podczas uruchamiania
Jednostki sterujące DME, PDK, VTS, ERA-GLONASS (tylko kierownica z lewej strony, Rosja)
Tylny BCM
Gniazdo diagnostyczne ERA-GLONASS (tylko kierownica z lewej strony, Rosja) |
5 A |
| 8 |
Nieużywany |
|
| 9 |
Gniazdo elektryczne konsoli środkowej
Zapalniczka |
20 A |
| 10 |
Gniazdo elektryczne w przestrzeni na nogi pasażera |
