Schematy skrzynek bezpieczników i przekaźników – Peugeot Partner
Dotyczy pojazdów wyprodukowanych w latach:
2003, 2004, 2005, 2006, 2007.
Skrzynka bezpieczników konsoli
Peugeot Partner – bezpieczniki – deska rozdzielcza
| Numer |
Ampery [A] |
Opis |
| 1 |
15 |
Tylna wycieraczka (drzwi na zawiasach);
Tylne gniazda 12 V. |
| 4 |
20 |
Wyświetlacz wielofunkcyjny;
Tablica przyrządów;
Sprzęt audio;
Elementy sterujące na kierownicy. |
| 5 |
15 |
Syrena alarmowa |
| 6 |
10 |
Gniazdo diagnostyczne |
| 7 |
15 |
Alarm |
| 9 |
30 |
Podgrzewane fotele;
Wentylator dachowy Zenith. |
| 10 |
40 |
Odmgławianie tylnego ekranu i lusterek |
| 11 |
15 |
Wycieraczka tylnej szyby (tylna klapa) |
| 12 |
30 |
Elektryczne szyby przednie;
Szyberdach. |
| 14 |
10 |
Skrzynka bezpieczników silnika;
Elementy sterujące na kierownicy;
Czujnik deszczu. |
| 15 |
15 |
Tablica przyrządów;
Wyświetlacz wielofunkcyjny;
Sprzęt audio. |
| 16 |
30 |
Elementy sterujące blokowaniem/odblokowywaniem drzwi, maski i bagażnika |
| 20 |
10 |
Prawe światło hamowania |
| 21 |
15 |
Lewe światło hamowania |
| 22 |
20 |
Przednia lampka sufitowa;
Lampka do czytania mapy;
Zapalniczka;
Przednie gniazdo 12 V;
Elektryczne lusterko. |
Skrzynka bezpieczników w komorze silnika

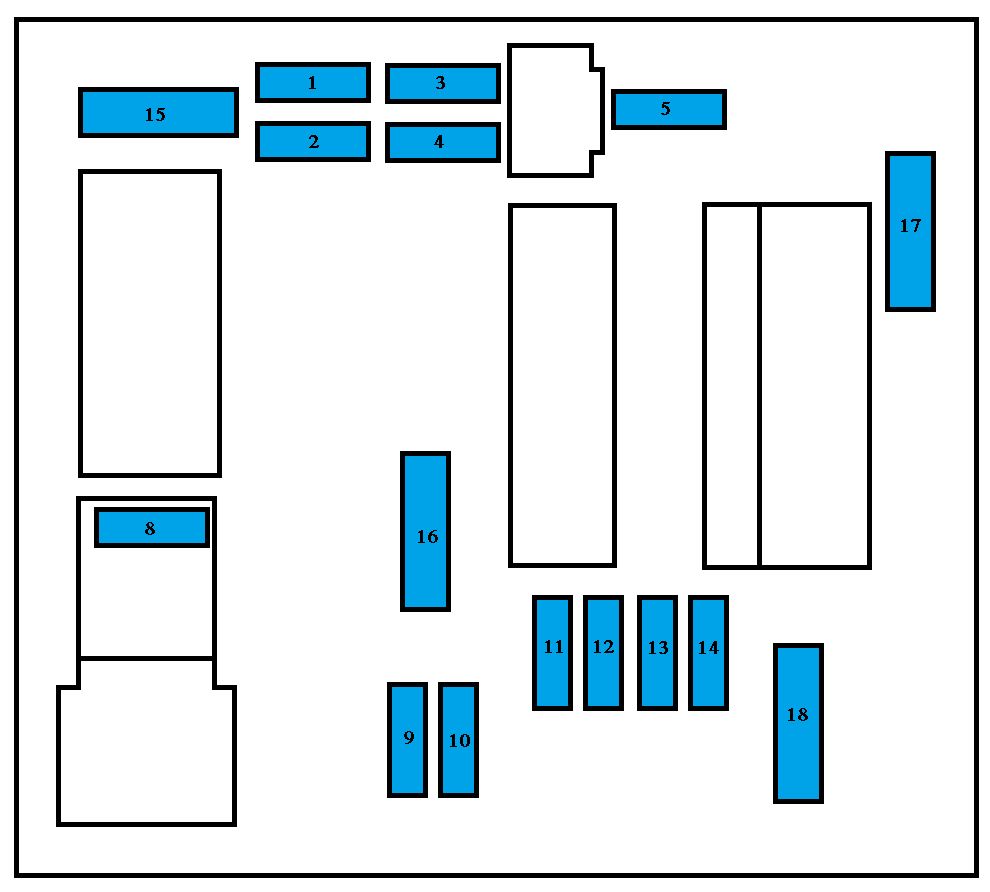

Peugeot Partner – bezpieczniki – komora silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
10 |
Podgrzewacz (Diesel);
Przełączniki hamulca i sprzęgła;
Światło cofania. |
| 2 |
15 |
Pompa paliwowa |
| 3 |
10 |
Jednostka sterująca ABS lub jednostka sterująca ESP. |
| 4 |
10 |
Jednostka sterująca silnika |
| 5 |
— |
Nieużywany |
| 6 |
15 |
Przednie światła przeciwmgielne |
| 7 |
20 |
Pompa spryskiwacza reflektorów |
| 8 |
20 |
Przekaźnik zespołu wentylatora;
Jednostka sterująca silnika. |
| 9 |
15 |
Światło mijania z lewej strony |
| 10 |
15 |
Światło mijania z prawej strony |
| 11 |
10 |
Lewe światło drogowe |
| 12 |
10 |
Prawe światło drogowe |
| 13 |
15 |
Klaksony |
| 14 |
10 |
Pompy spryskiwaczy przedniej i tylnej szyby |
| 15 |
30 |
Czujnik tlenu;
Czujnik przepływu powietrza. |
| 16 |
30 |
Przekaźnik pompy powietrza |
| 17 |
30 |
Wycieraczka przedniej szyby |
| 18 |
40 |
Wentylator klimatyzacji |
