Peugeot Partner (2002) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 1 lutego, 2022

Schematy skrzynek bezpieczników i przekaźników – Peugeot Partner

Dotyczy pojazdów wyprodukowanych w latach:

2002.

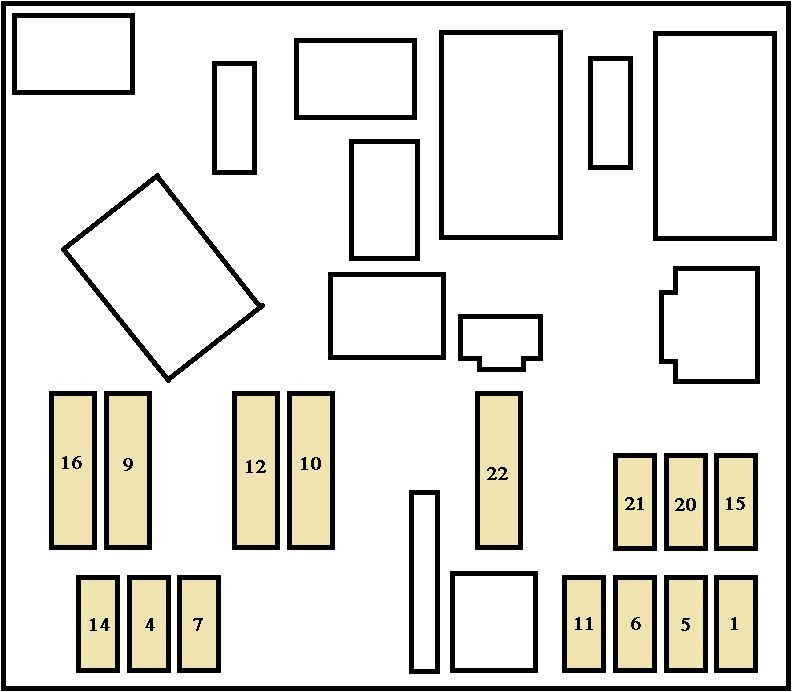

Skrzynka bezpieczników konsoli

Peugeot Partner (2002) - skrzynka bezpieczników i przekaźników
Peugeot Partner – bezpieczniki – deska rozdzielcza
Numer Ampery [A] Opis
1 15 Tylna wycieraczka (drzwi na zawiasach);

Tylne gniazda 12 V.
4 20 Wyświetlacz wielofunkcyjny;

Tablica przyrządów;

Sprzęt audio;

Elementy sterujące na kierownicy.
5 15 Syrena alarmowa
6 10 Gniazdo diagnostyczne
7 15 Alarm
9 30 Podgrzewane fotele;

Wentylator dachowy Zenith.
10 40 Odmgławianie tylnego ekranu i lusterek
11 15 Wycieraczka tylnej szyby (tylna klapa)
12 30 Elektryczne szyby przednie;

Szyberdach.
14 10 Skrzynka bezpieczników silnika;

Elementy sterujące na kierownicy;

Czujnik deszczu.
15 15 Tablica przyrządów;

Wyświetlacz wielofunkcyjny;

Sprzęt audio.
16 30 Elementy sterujące blokowaniem/odblokowywaniem drzwi, maski i bagażnika
20 10 Prawe światło hamowania
21 15 Lewe światło hamowania
22 20 Przednia lampka sufitowa;

Lampka do czytania mapy;

Zapalniczka;

Przednie gniazdo 12 V;

Elektryczne lusterko.

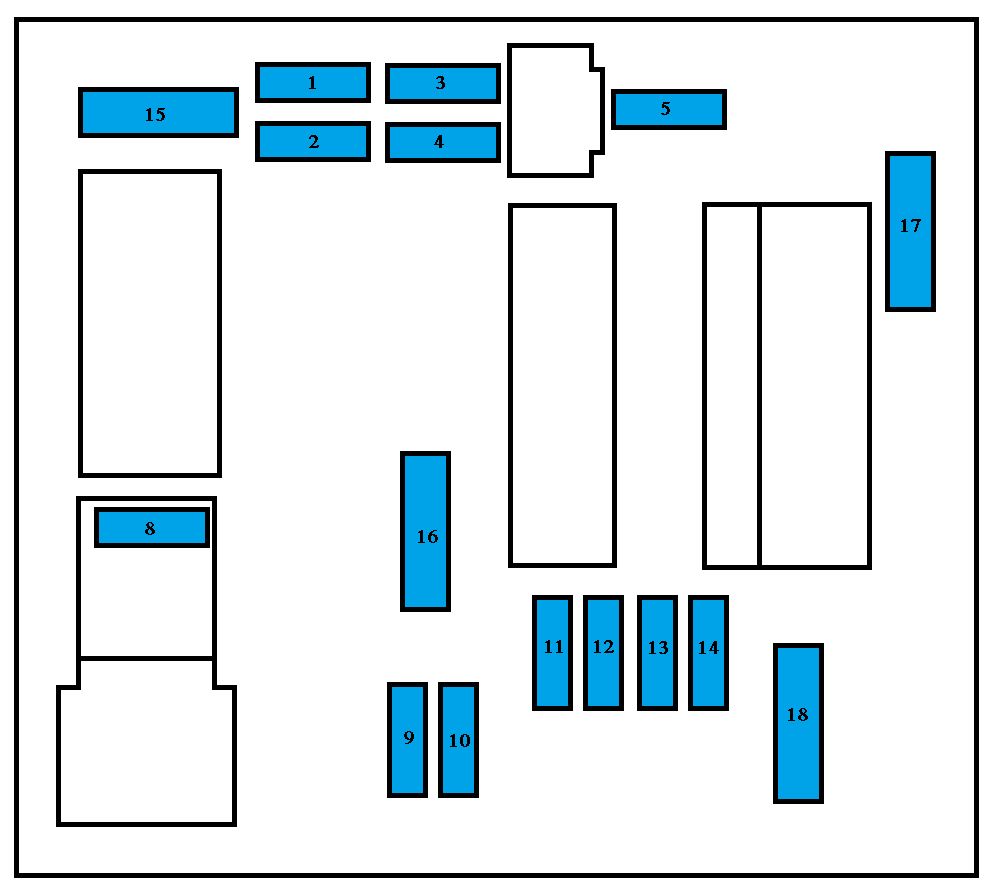

Skrzynka bezpieczników w komorze silnika

Peugeot Partner (2002) - skrzynka bezpieczników i przekaźników
Peugeot Partner – bezpieczniki – komora silnika
Numer Ampery [A] Opis
1 10 Podgrzewacz (Diesel);

Przełączniki hamulca i sprzęgła;

Światło cofania.
2 15 Pompa paliwowa
3 10 Jednostka sterująca ABS
4 10 Jednostka sterująca silnika
5 — Nieużywany
6 15 Przednie światła przeciwmgielne
7 20 Pompa spryskiwacza reflektorów
8 20 Przekaźnik zespołu wentylatora;

Jednostka sterująca silnika.
9 15 Światło mijania z lewej strony
10 15 Światło mijania z prawej strony
11 10 Lewe światło drogowe
12 10 Prawe światło drogowe
13 15 Klaksony
14 10 Pompy spryskiwaczy przedniej i tylnej szyby
15 30 Czujnik tlenu;

Czujnik przepływu powietrza.
16 30 Przekaźnik pompy powietrza
17 30 Wycieraczka przedniej szyby
18 40 Wentylator klimatyzacji
