Schematy skrzynek bezpieczników i przekaźników – Peugeot Expert
Dotyczy pojazdów wyprodukowanych w latach:
2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Umieszczono trzy skrzynki bezpieczników:
W desce rozdzielczej po prawej stronie (za schowkiem).
Przechyl schowek, a następnie pociągnij go mocno, aby uzyskać dostęp do bezpieczników.
W przedziale pasażerskim (przedział akumulatora).
Odpiąć pokrywę komory baterii, wyjąć czerwony zacisk baterii (+).
Pod maską.
Po otwarciu maski przesuń wspornik płynu do spryskiwaczy, aby ułatwić dostęp; odpiąć i przechylić skrzynkę, aby uzyskać dostęp do bezpieczników.

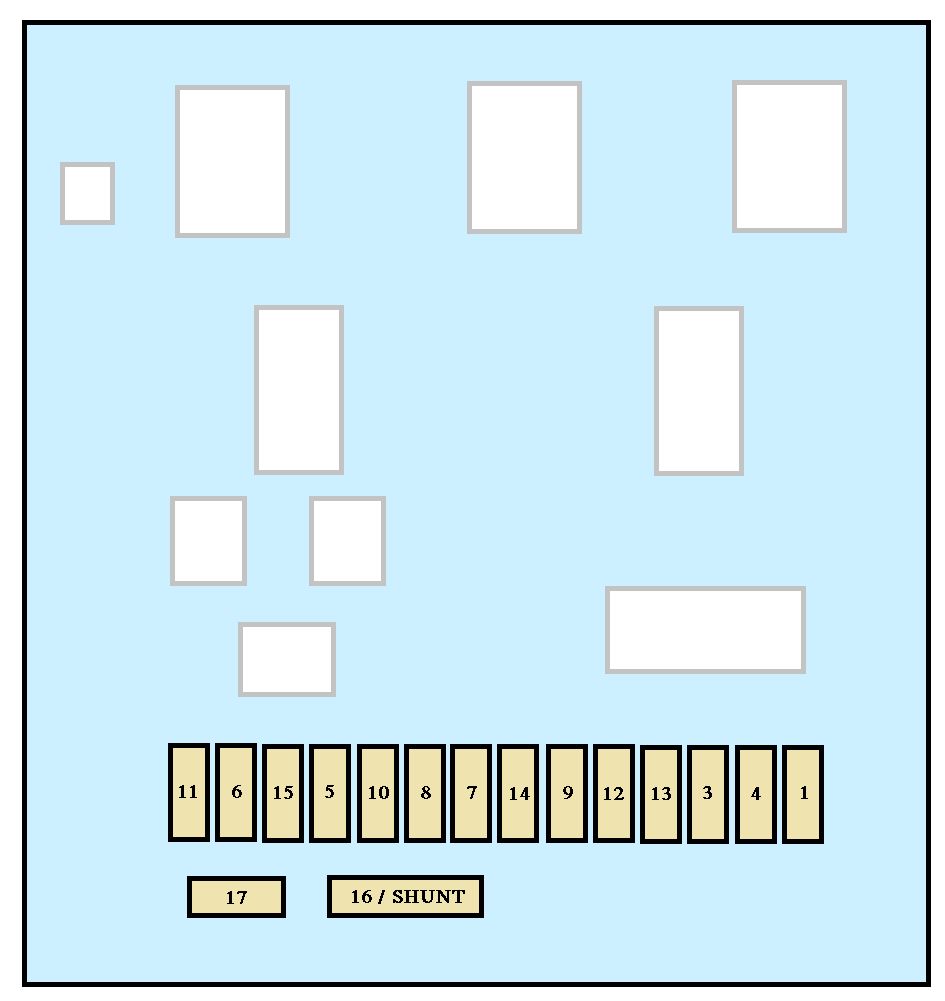

Skrzynka bezpieczników deski rozdzielczej
| Numer |
Ampery [A] |
Opis |
| 1 |
15 |
Tylna wycieraczka |
| 2 |
– |
Zapasowy |
| 3 |
5 |
Jednostka sterująca poduszki powietrznej |
| 4 |
10 |
Czujnik kąta kierownicy;
Gniazdo diagnostyczne;
Czujnik ESP;
Wentylacja ręczna;
Przełącznik sprzęgła;
Wysokość wiązki reflektorów;
Pompa filtra cząstek stałych. |
| 5 |
30 |
Elektryczne lusterka;
Elektryczny silnik szyby pasażera. |
| 6 |
30 |
Zasilanie przednich szyb elektrycznych |
| 7 |
5 |
Lampy dzięki uprzejmości i lampa w schowku na rękawiczki |
| 8 |
20 |
Ekran wielofunkcyjny;
Syrena antykradzieżowa;
Sprzęt audio;
Zmieniarka płyt kompaktowych;
Audio/telefon;
Skrzynka bezpieczników przyczepy (akcesoria);
Jednostka nadwozi/przetwornica pojazdów (kabina na platformie). |
| 9 |
10 |
Gniazdo akcesoriów przestrzeni ładunkowej |
| 10 |
30 |
Tylny korektor wysokości jazdy;
Przełączanie kierownicy;
Panel przyrządów. |
| 11 |
15 |
Gniazdo diagnostyczne;
Wyłącznik zapłonu. |
| 12 |
15 |
Zestaw głośnomówiący;
Jednostka sterująca poduszek powietrznych;
Jednostka sterująca czujników parkowania. |
| 13 |
5 |
Skrzynka bezpieczników silnika;
Skrzynka bezpieczników przyczepy. |
| 14 |
15 |
Czujnik deszczu;
Cyfrowa klimatyzacja;
Tablica przyrządów. |
| 15 |
30 |
Blokowanie/odblokowywanie/deadlocking |
| 16 |
– |
Zapasowy |
| 17 |
40 |
Podgrzewany tylny ekran;
Podgrzewane lusterka. |
| 17 |
10 |
Podgrzewane lusterka |

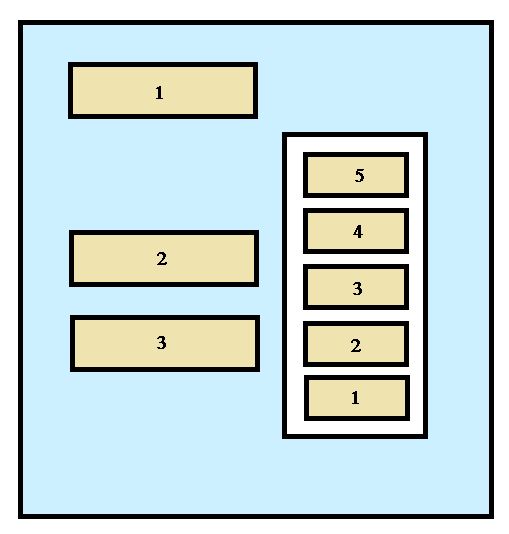

Bezpieczniki w przedziale pasażerskim
| Numer |
Ampery [A] |
Opis |
| 1 |
30 |
Podgrzewane siedzenia |
| 2 |
20 /- |
Stan akumulatora jednostki ładowania/Wolny |
| 3 |
40/50 |
Skrzynka bezpieczników przyczepy (akcesoria);
Producent nadwozi/modyfikator pojazdu (kabina na platformie). |
| 4 |
– |
Zapasowy |
| 36 |
15 |
Zamki do drzwi na zawiasach |
| 37 |
10 |
Zamki do drzwi na zawiasach |
| 38 |
20 |
Tylna wycieraczka drzwi na zawiasach |
| 39 |
– |
Zapasowy |
| 40 |
5 |
Składane lusterka boczne |

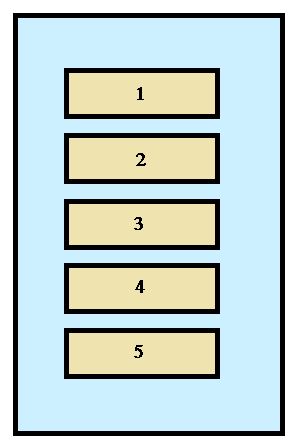

Bezpieczniki do holowania/haku holowniczego/konstruktorów nadwozi/kabiny na platformie
| Numer |
Ampery [A] |
Opis |
| 1 |
15 |
Zapasowy |
| 2 |
15 |
Przekaźnik zapłonu i opcjonalny generator |
| 3 |
15 |
Zasilanie przyczepy 12 V |
| 4 |
15 |
Stałe zasilanie konwerterów pojazdów |
| 5 |
10 |
Światła awaryjne |

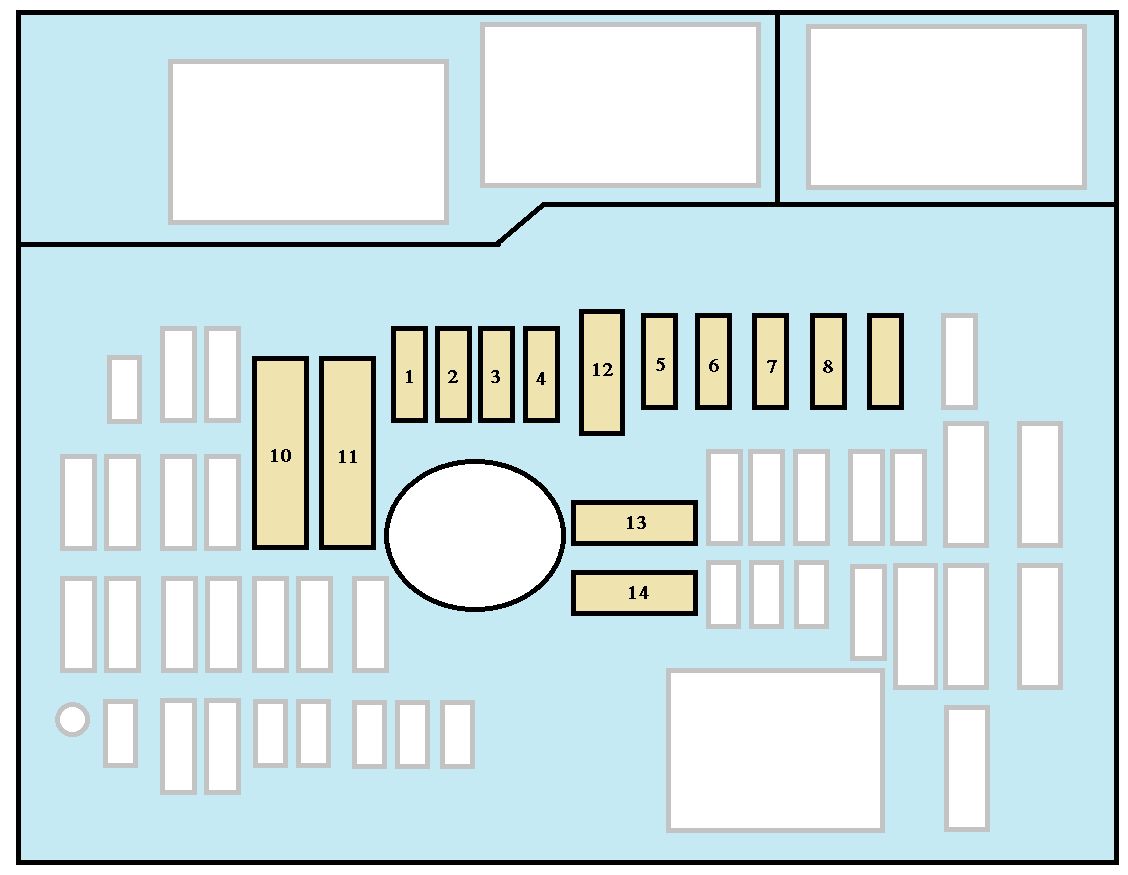

Komora silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
20 |
Jednostka sterująca silnika;
Układy zasilania paliwem i powietrzem;
Zespół wentylatora. |
| 2 |
15 |
Klakson |
| 3 |
10 |
Pompa spryskiwacza szyby przedniej i tylnej |
| 4 |
20 |
Pompa spryskiwacza reflektorów |
| 5 |
15 |
Układ zasilania paliwem |
| 6 |
10 |
Wspomaganie kierownicy;
Dodatkowy przełącznik pedału hamulca. |
| 7 |
10 |
Układ hamulcowy (ABS/DSC) |
| 8 |
20 |
Sterowanie silnikiem rozrusznika |
| 9 |
10 |
Główny przełącznik pedału hamulca |
| 10 |
30 |
Systemy zasilania paliwem i powietrzem;
Systemy kontroli emisji. |
| 11 |
40 |
Wentylacja z przodu |
| 12 |
30 |
Wycieraczki |
| 13 |
40 |
Wbudowany interfejs systemowy |
| 14 |
30 |
Zapasowy |
