Peugeot Expert (2005-2006) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
3 marca, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Peugeot Expert

Dotyczy pojazdów wyprodukowanych w latach:

2005, 2006.

Za zapalniczkę (gniazdo zasilania) w Peugeocie Expert (2005-2006) odpowiada bezpiecznik 23 w skrzynce bezpiecznikowej na desce rozdzielczej.

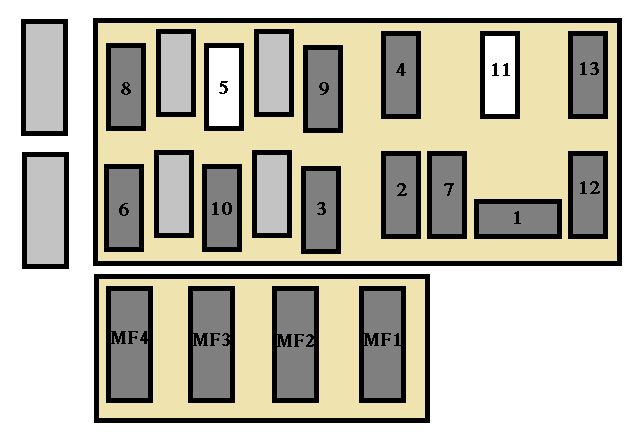

Skrzynka bezpieczników w komorze silnika

Numer	Ampery [A]	Opis
1	20	Pompa paliwowa
2	10	Światło mijania prawe
3	10	Światło mijania lewe
4	25	Spryskiwacz reflektorów
5	–	Bocznica
6	10	Immobilizer silnika
7	10	Czujnik katalizatora
8	20	Hak holowniczy
9	25	Zespół wentylatora 1-120 W.
9	30	Zespół wentylatora 1-180 W.
10	15	Światła przeciwmgielne
11	–	Nieużywany
12	10	Lewa belka główna
13	10	Prawe światło drogowe
MF1	70	Przekaźnik pracy silnika
MF2	70	Jednostka sterująca ABS; Włącznik zapłonu.
MF3	30	Dmuchawa powietrza; Klimatyzacja.
MF4	30	Montaż wentylatora

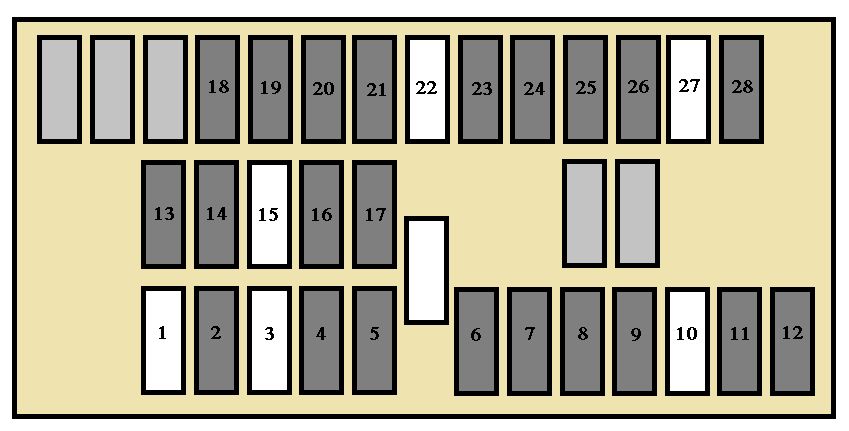

Skrzynka bezpieczników na desce rozdzielczej

Numer	Ampery [A]	Opis
1	–	Nieużywany
2	10	Gniazdo diagnostyczne; Jednostka sterująca ABS; Światła cofania; Podgrzewane lusterka.
3	–	Nieużywany
4	5	Tablica przyrządów; Brzęczyk nadmiernej prędkości; Czujnik prędkości; Czujnik obecności wody w filtrze oleju napędowego.
5	15	Tempomat; Wyłącznik hamulca; Wyłącznik sprzęgła; Światła hamowania.
6	5	Oświetlenie wewnętrzne; Tablica przyrządów; Sprzęt audio.
7	30	Ogrzewana tylna szyba
8	30	Jednostka ochrony przedziału pasażerskiego.
9	5	Jednostka ochrony przedziału pasażerskiego.
10	–	Nieużywany
11	5	Przekaźnik zespołu wentylatora; Przekaźnik sprężarki.
12	10	Elektryczne szyby; Przekaźnik dmuchawy powietrza; Włącznik ogrzewania tylnej szyby; Klimatyzacja; Presostat.
13	15	Światła awaryjne
14	30	Elektryczne szyby
15	–	Nieużywany
16	–	Nieużywany
17	20	Klakson
18	20	Tylne światło przeciwmgielne
19	5	Tempomat; Włączone światła brzęczyka; Oświetlenie tablicy przyrządów; Sprzęt audio; Włącznik ogrzewania tylnej szyby; Włącznik świateł awaryjnych; Panel sterowania klimatyzacją.
20	5	Przełącznik regulacji wysokości reflektorów; Światła pozycyjne przednie lewe i prawe.
21	5	Tylne lewe i tylne prawe światła pozycyjne; Oświetlenie tablicy rejestracyjnej.
22	–	Nieużywany
23	20	Zapalniczka
24	10	Sprzęt audio
25	10	Światła na brzęczyku; Elektryczne lusterka; Kierunkowskazy.
26	30	Zegar wycieraczek szyby przedniej; Wycieraczki szyby przedniej; Pompa spryskiwacza i spryskiwacza.
27	–	Nieużywany
28	5	Tablica przyrządów; Przekaźnik podnośników szyb.
