Schematy skrzynek bezpieczników i przekaźników – Peugeot Expert
Dotyczy pojazdów wyprodukowanych w latach:
2004.
Za zapalniczkę (gniazdo zasilania) w Peugeocie Expert (2004) odpowiada bezpiecznik 23 w skrzynce bezpiecznikowej na desce rozdzielczej.

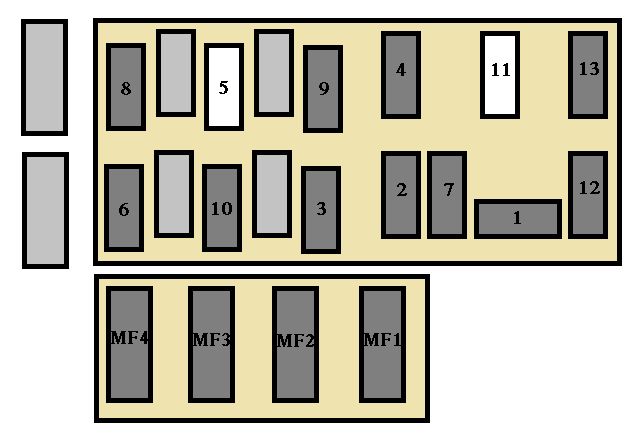

Skrzynka bezpieczników w komorze silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
20 |
Pompa paliwowa |
| 2 |
10 |
Światło mijania prawe |
| 3 |
10 |
Światło mijania lewe |
| 4 |
– |
Nieużywany |
| 5 |
– |
Bocznica |
| 6 |
10 |
Immobilizer silnika |
| 7 |
10 |
Czujnik katalizatora |
| 8 |
20 |
Hak holowniczy |
| 9 |
25 |
Zespół wentylatora 1-120 W. |
| 30 |
Zespół wentylatora 1-180 W. |
| 10 |
15 |
Światła przeciwmgielne |
| 11 |
– |
Nieużywany |
| 12 |
10 |
Lewa belka główna |
| 13 |
10 |
Prawe światło drogowe |
| MF1 |
70 |
Przekaźnik pracy silnika |
| MF2 |
70 |
Jednostka sterująca ABS;
Włącznik zapłonu. |
| MF3 |
30 |
Dmuchawa powietrza;
Klimatyzacja. |
| MF4 |
30 |
Montaż wentylatora |
Skrzynka bezpieczników w desce rozdzielczej
| Numerr |
Ampery [A] |
Opis |
| 1 |
– |
Nieużywany |
| 2 |
10 |
Gniazdo diagnostyczne;
Jednostka sterująca ABS;
Światła cofania;
Podgrzewane lusterka. |
| 3 |
– |
Nieużywany |
| 4 |
5 |
Tablica przyrządów;
Brzęczyk nadmiernej prędkości;
Czujnik prędkości;
Czujnik obecności wody
w filtrze oleju napędowego. |
| 5 |
15 |
Tempomat;
Wyłącznik hamulca;
Wyłącznik sprzęgła;
Światła hamowania. |
| 6 |
5 |
Oświetlenie wewnętrzne;
Tablica przyrządów;
Sprzęt audio. |
| 7 |
30 |
Ogrzewana tylna szyba |
| 8 |
30 |
Jednostka ochrony przedziału pasażerskiego |
| 9 |
5 |
Jednostka ochrony przedziału pasażerskiego |
| 10 |
– |
Nieużywany |
| 11 |
5 |
Przekaźnik zespołu wentylatora;
Przekaźnik sprężarki. |
| 12 |
10 |
Elektryczne szyby;
Przekaźnik dmuchawy powietrza;
Włącznik ogrzewania tylnej szyby;
Klimatyzacja;
Presostat. |
| 13 |
15 |
Światła awaryjne |
| 14 |
30 |
Elektryczne szyby |
| 15 |
– |
Nieużywany |
| 16 |
– |
Nieużywany |
| 17 |
20 |
Klakson |
| 18 |
20 |
Tylne światło przeciwmgielne |
| 19 |
5 |
Tempomat;
Włączone światła brzęczyka;
Oświetlenie tablicy przyrządów;
Sprzęt audio;
Włącznik ogrzewania tylnej szyby;
Włącznik świateł awaryjnych;
Panel sterowania klimatyzacją. |
| 20 |
5 |
Przełącznik regulacji wysokości reflektorów;
Światła pozycyjne przednie
lewe i prawe przednie. |
| 21 |
5 |
Tylne lewe i tylne prawe światła pozycyjne;
Oświetlenie tablicy rejestracyjnej. |
| 22 |
– |
Nieużywany |
| 23 |
20 |
Zapalniczka |
| 24 |
10 |
Sprzęt audio |
| 25 |
10 |
Światła na brzęczyku;
Elektryczne lusterka;
Kierunkowskazy. |
| 26 |
30 |
Zegar wycieraczek szyby przedniej;
Wycieraczki szyby przedniej;
Pompa spryskiwacza i spryskiwacza. |
| 27 |
– |
Nieużywany |
| 28 |
5 |
Tablica przyrządów;
Przekaźnik podnośników szyb. |
