Peugeot 407 Coupé (2008-2011) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
4 lipca, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Peugeot 407 Coupé

Dotyczy pojazdów produkowanych w latach:

2008, 2009, 2010, 2011.

Komora silnika

Aby uzyskać dostęp do bezpieczników znajdujących się w komorze silnika (obok akumulatora), należy zdjąć osłonę akumulatora i odpiąć osłonę.

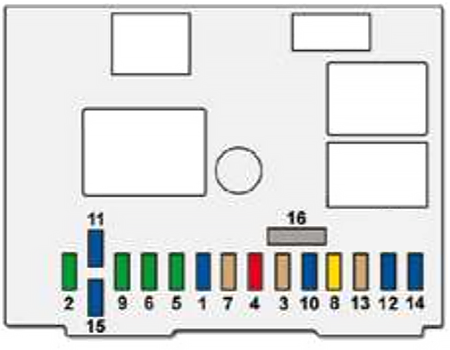

Peugeot 407 Coupé (2008-2011) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20	ECU silnika, zasilanie przekaźnika GMV.
2	15A	Klakson.
3	10 A	Pompa spryskiwacza przedniej szyby.
4	20	pompa spryskiwacza reflektorów
5	15A	Pompa paliwa, siłowniki sterujące silnikiem (przepływomierz powietrza, zawory elektromagnetyczne).
6	10 A	Sterownik ESP.
7	10 A	Automatyczna regulacja reflektorów.
8	20	Cewka rozrusznika.
9	10 A	Zespół reflektorów kierunkowych, dodatkowe zabezpieczenie i zespół przełączający nagrzewania, włącznik sprzęgła.
10	30A	Siłowniki sterujące silnika (cewka zapłonowa, wtryskiwacze, termostaty, elektrozawory, sondy lambda), pompa dodatku do oleju napędowego, pompa paliwa, komputer silnika, nagrzewnica przedmuchu.
11	40A	Przycisk klimatyzacji.
12	30A	Przednia wycieraczka.
13	40A	Inteligentne zasilanie stacji serwisowej (+ po kontakcie).
14	30A	Nieużywany.

Zobacz także: Peugeot 406 (2002-2004) - skrzynka bezpieczników i przekaźników

Przedział pasażerski

Aby uzyskać dostęp do bezpieczników, otwórz pokrywę obejmującą bezpieczniki po stronie kierowcy. Opuść skrzynkę bezpieczników.

Peugeot 407 Coupé (2008-2011) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	–	Nieużywany.
F2	30A	Blokowanie i super blokowanie.
F3	5A	Sterownik poduszek powietrznych i pirotechniczne napinacze.
F4	10 A	Przełącznik automatycznej skrzyni biegów, gniazdo diagnostyczne, lusterko elektrochromowe.
F5	30A	Elektryczne szyby kierowcy i pasażera.
F6	30A	Dach przesuwny.
F7	5A	Oświetlenie schowka na rękawiczki, czytniki map, oświetlenie kopuły, lusterka kosmetyczne.
F8	20 lat	Ekran wielofunkcyjny, radio samochodowe, wysokość kolumny, stacja serwisowa przyczepy (wyposażenie dodatkowe), alarm, syrena alarmowa.
F9	30A	Przednia zapalniczka, tylne gniazdo 12V, oświetlenie schowka, czytniki map, oświetlenie kopuły, lusterka kosmetyczne.
F10	15A	Wykrywanie niedopompowania opon, ładowarka CD.
F11	15A	Weź diagnozę, stycznik antykradzieżowy.
F12	15A	Stacja serwisowa przyczepy (wyposażenie dodatkowe), zasilanie komputera wspomagania parkowania, pamięć fotela pasażera, czujnik deszczu i światła.
F13	5A	Sterowanie przekaźnikiem wycieraczek szyby przedniej, jednostka serwisowa silnika.
F14	15A	Schowek fotela kierowcy, kombinowany, zespół poduszek powietrznych i napinacze pirotechniczne, przednia klimatyzacja, przełącznik regulacji kierownicy, zestaw głośnomówiący.
F15	30A	Blokowanie i super blokowanie.
F 16	–	Park manewrowy.
G29	–	Nieużywany.
G30	5A	Ogrzewana tylna szyba.
G31	5A	Wykrywanie niedopompowania, ładowarka CD.
G32	–	Nieużywany.
G33	5A	Zespół pompy elektrycznej wspomagania kierownicy, przełącznik hamulca dwufunkcyjnego.
G34	5A	Stycznik hamulca dwufunkcyjny, przekaźnik automatycznej skrzyni biegów.
G35	5A	Czujnik kąta skrętu kierownicy i czujnik żyroskopowy ESP.
G36	25A	Wzmacniacz HiFi.
G37	15A	Automatyczna skrzynia biegów.
G38	20	Podgrzewane siedzenia.
G39	30A	Skrzynka pamięci fotela pasażera.
G40	30A	Skrzynka pamięci fotela kierowcy.
