Peugeot 406 (2002-2004) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
4 lipca, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Toyota Verso-S

Dotyczy pojazdów produkowanych w latach:

2002, 2003, 2004.

Komora silnika

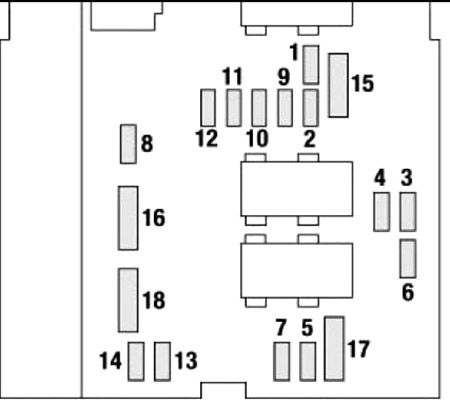

Peugeot 406 (2002-2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10 A	Światło cofania, podwójny przekaźnik wtrysku, temperatura poziomu oleju silnikowego, poziom oleju, sprężarka chłodnicza.
2	15A	Pompa paliwa, elektrozawór kanistra.
3	10 A	Obliczenie.
4	10 A	Silnik i komputer BVA.
5	10 A	Komputer FAP, przekaźnik wycieraczki tylnej szyby.
6	15A	Przednie światła przeciwmgielne.
7	20 A	spryskiwacze reflektorów
8	20 A	Komputer silnika benzynowego z wtryskiem bezpośrednim, pedał sprzęgła.
9	15A	Lewe światło mijania.
10	15A	Prawe światło mijania.
11	10 A	Światła drogowe lewe.
12	10 A	Prawe światła drogowe.
13	15A	Klakson.
14	10 A	Pompka spryskiwacza przedniej i tylnej szyby.
15	30A	Cewka zapłonowa, wycieraczka szyby przedniej, czujnik tlenu, ciśnienie oleju, układ wtryskowy
16	30A	Temperatura pompy powietrza i oleju, poziom oleju, działanie światła stopu, alternator, czujnik wody w oleju napędowym, sterowanie przekaźnikiem wtrysku.
17	30A	Elektryczny fotel pasażera.
18	40A	Wentylator wyrzutnika klimatyzacji, rozrusznik, wycieraczki o niskiej prędkości.

Zobacz także: Peugeot Boxer (1994-2003) - skrzynka bezpieczników i przekaźników

Przedział pasażerski

Odkręć trzy śruby o ćwierć obrotu monetą. Pociągnij dźwignię A i przechyl pokrywę, aby uzyskać dostęp do bezpieczników. Peugeot 406 (2002-2004) - skrzynka bezpieczników i przekaźników

Peugeot 406 (2002-2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
A	20 A	Zablokuj, odblokuj.
B.	10 A	Tylne światła przeciwmgielne.
C	40A	Odmrażanie lusterek
D	15A	Wycieraczka tylnej szyby.
E	30A	Okna elektryczne.
F	15A	Połączone zasilanie, ekran, radio samochodowe, nawigacja pokładowa, klimatyzacja.
1	Bocznica	Scentralizowana poduszka powietrzna.
2	5A	Kontrola wentylacji.
3	10 A	Łączny.
4	5A	Klakson + następnie skontaktuj się z Smart Service Box.
5	–	Nieużywany.
6	10 A	Sterowanie na kierownicy.
7	15A	Syrena alarmowa.
8	10 A	Pokładowy system naprowadzania.
9	5A	Sygnał + bateria do Smart Service Box.
10	15A	Radio samochodowe.
11	10 A	Trzecie światło stop
12	10 A	Prawe światło stopu.
13	20 A	Podnośnik szyby kierowcy.
14	30A	Zasilanie tylnej szyby.
15	–	+ akumulator zabiera przyczepę.
16	20 A	Przechowywanie siedzeń.
17	20 A	Elektryczny fotel pasażera.
18	10 A	Światło zapalniczki, ekran, włączniki światła i popielniczka, programator BVA.
19	10 A	Tylne światło przeciwmgielne.
20	10 A	Tylne prawe i przednie lewe światło pozycyjne.
21	10 A	Tylne lewe i przednie prawe światło pozycyjne.
22	10 A	Oświetlenie schowka na rękawiczki, czytnik map, lusterko zewnętrzne, przednie i tylne oświetlenie sufitowe, oświetlenie tablicy elektrycznej szyby i lusterko elektrochromowe.
23	20 A	Zapalniczka.
24	–	Nieużywany.
25	20 A	Radio samochodowe.
26	–	Nieużywany.
27	5A	Przekaźnik tylnej szyby.
28	15A	podgrzewane siedzenia.
R	5A	Zapasowy bezpiecznik.
R2	10 A	Zapasowy bezpiecznik.
R3	30A	Zapasowy bezpiecznik.
R4	20 A	Zapasowy bezpiecznik.
R5	15A	Zapasowy bezpiecznik.
