Schematy skrzynek bezpieczników i przekaźników – Peugeot 308 II (T9)
Dotyczy pojazdów wyprodukowanych w latach:
2016, 2017, 2018, 2019.

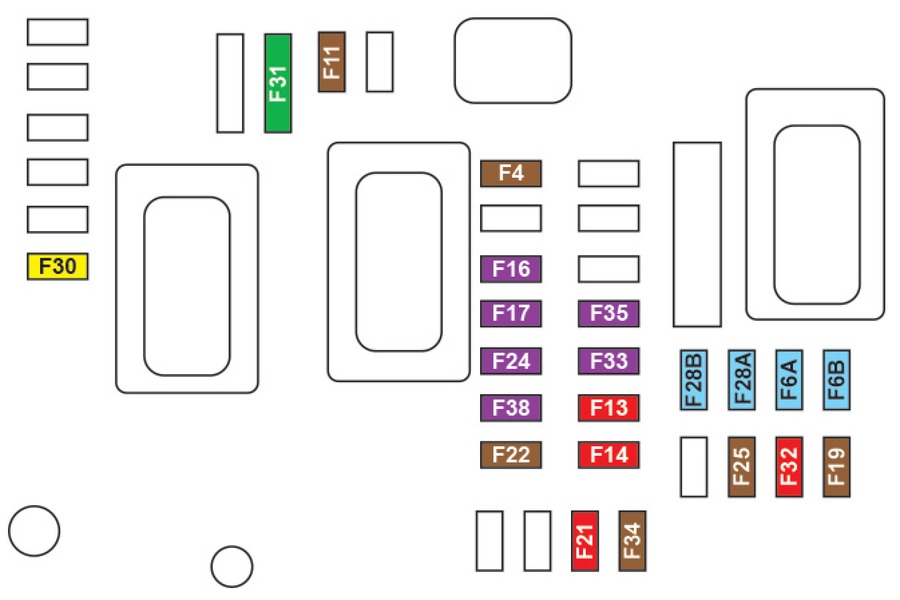

Skrzynka bezpieczników deski rozdzielczej (Wersja 1)
Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Odepnij pokrywę, ciągnąc w lewym górnym rogu, a następnie w prawym.
Pojazdy z kierownicą po prawej stronie: znajduje się w komorze żarowej (po lewej stronie).
| Numer |
Ampery [A] |
Opis |
| F4 |
5 |
Wezwania alarmowe i pomocy. |
| F6 A lub B |
15 |
System audio;
Ekran dotykowy;
Odtwarzacz CD;
Nawigacja. |
| F11 |
5 |
System „bezkluczykowego otwierania i uruchamiania” |
| F13 |
10 |
Przednie gniazdo akcesoriów 12 V. |
| F14 |
10 |
Gniazdo akcesoriów 12 V w bagażniku. |
| F 16 |
3 |
Lampka schowka na rękawiczki;
Tylna lampka sufitowa. |
| F17 |
3 |
Lampka lusterka kosmetycznego;
Przednia lampka. |
| F19 |
5 |
Tablica przyrządów. |
| F21 |
10 |
Ekran wielofunkcyjny;
Klimatyzacja. |
| F22 |
5 |
Kamera cofania;
Czujniki parkowania. |
| F24 |
3 |
Czujnik deszczu i nasłonecznienia |
| F25 |
5 |
Poduszki powietrzne. |
| F28A lub B |
15 |
System audio (akumulator +). |
| F30 |
20 |
Tylna wycieraczka. |
| F31 |
30 |
Zamki. |
| F32 |
10 |
Wzmacniacz hi-fi. |
| F33 |
3 |
Zapamiętywanie pozycji jazdy. |
| F34 |
5 |
Elektryczne wspomaganie kierownicy. |
| F35 |
3 |
Wyświetlacz niezapiętych pasów bezpieczeństwa. |

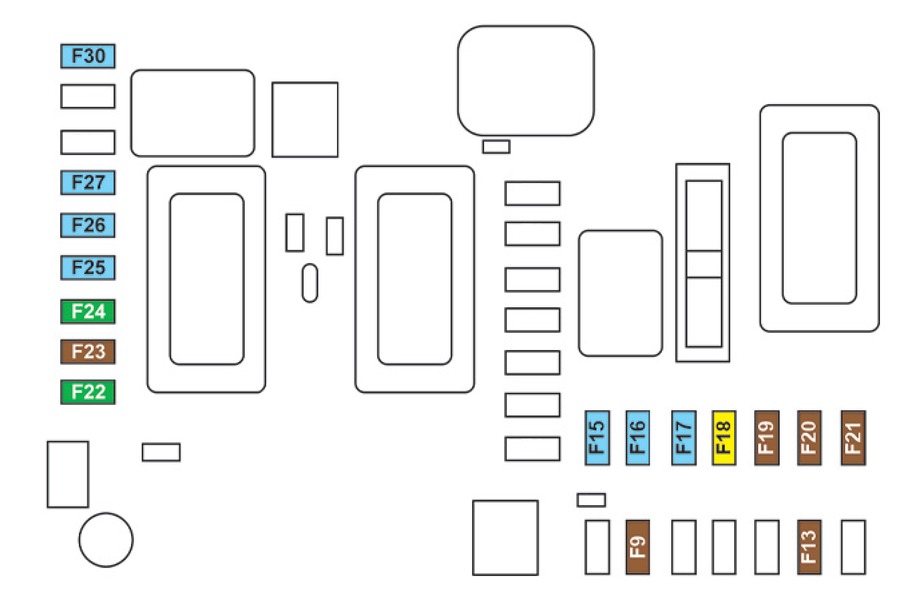

Skrzynka bezpieczników deski rozdzielczej (Wersja 2 – ECO)
| Numer |
Ampery [A] |
Opis |
| F9 |
5 |
Wezwania alarmowe i pomocy. |
| F13 |
5 |
Kamera cofania i czujniki parkowania |
| F15 |
15 |
Gniazdo akcesoriów 12 V. |
| F 16 |
15 |
Zapalniczka. |
| F17 |
15 |
System nagłośnieniowy. |
| F18 |
20 |
Ekran dotykowy;
Odtwarzacz CD;
System audio;
Nawigacji. |
| F19 |
5 |
Czujnik deszczu i nasłonecznienia. |
| F20 |
5 |
Poduszki powietrzne. |
| F21 |
5 |
Tablica przyrządów. |
| F22/F24 |
30 |
Zamki wewnętrzne, zewnętrzne, przednie i tylne. |
| F23 |
5 |
Lampka schowka na rękawiczki, lusterko kosmetyczne, przednie i tylne lampki sufitowe. |
| F25/F27 |
15 |
Pompa spryskiwacza przód i tył. |
| F26 |
15 |
Klakson. |
| F30 |
15 |
Tylna wycieraczka. |

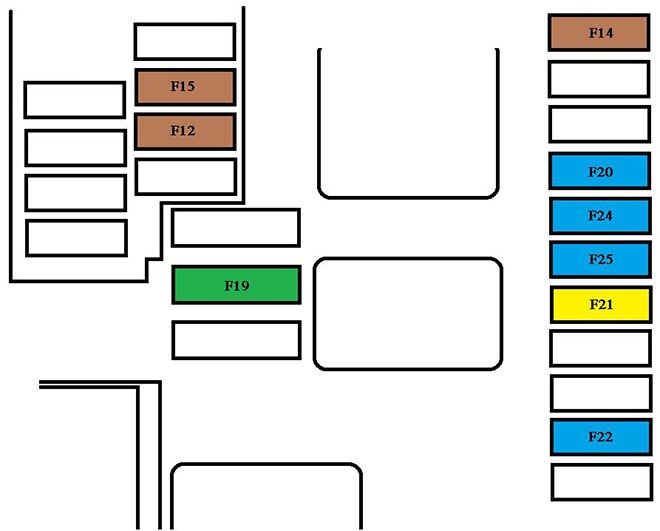

Skrzynka bezpiecznikowa w komorze silnika (Wersja 1)
Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora.
| Numer |
Ampery [A] |
Opis |
| F12 |
5 |
Sterownik wspomagania parkowania. |
| F14 |
25 |
Przednia i tylna pompa spryskiwacza |
| F15 |
5 |
Wspomaganie kierownicy. |
| F19 |
30 |
Silnik wycieraczki przedniej. |
| F20 |
15 |
Silniki spryskiwaczy przedniej i tylnej szyby. |
| F21 |
20 |
Spryskiwacz reflektorów. |
| F22 |
15 |
Klakson. |
| F23 |
15 |
Reflektor świateł drogowych z prawej strony. |
| F24 |
15 |
Reflektor świateł drogowych lewy. |
|
|
|
| Skrzynka paliwowa 2: |
|
|
| F8 |
30 |
System kontroli emisji oleju napędowego (AdBlue*). |
| F10 |
5 |
Automatyczna skrzynia biegów. |
| F12 |
15 |
Automatyczna skrzynia biegów. |

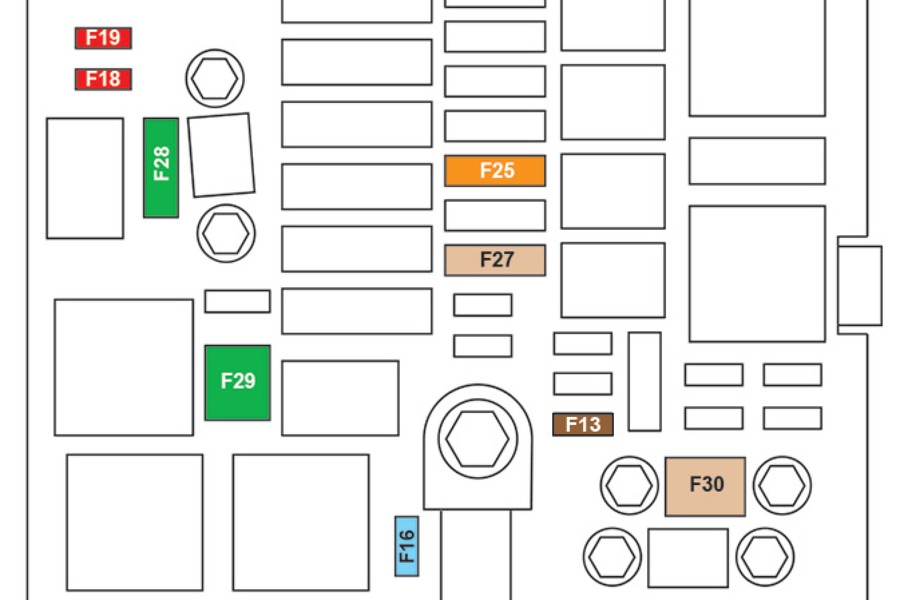

Skrzynka bezpiecznikowa w komorze silnika (Wersja 2 – ECO)
| Numer |
Ampery [A] |
Funkcje |
| F13 |
5 |
Wbudowany interfejs systemowy. |
| F 16 |
15 |
Przednie światła przeciwmgielne. |
| F18 |
10 |
Reflektor świateł drogowych z prawej strony. |
| F19 |
10 |
Reflektor świateł drogowych lewy. |
| F25 |
40 |
Przekaźnik spryskiwaczy reflektorów (wyposażenie nieoryginalne). |
| F27 |
25 |
Wbudowany interfejs systemowy. |
| F28 |
30 |
System kontroli emisji oleju napędowego (AdBlue®). |
| F29 |
30 |
Silnik wycieraczki przedniej. |
| F30 |
80 |
Wtyczki podgrzewacza (Diesel);
Dodatkowe programowalne ogrzewanie (wyposażenie nieoryginalne);
Pompa spryskiwacza reflektorów. |
