Peugeot 307 (2004) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
10 lutego, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Peugeot 307

Dotyczy pojazdów wyprodukowanych w latach:

2004.

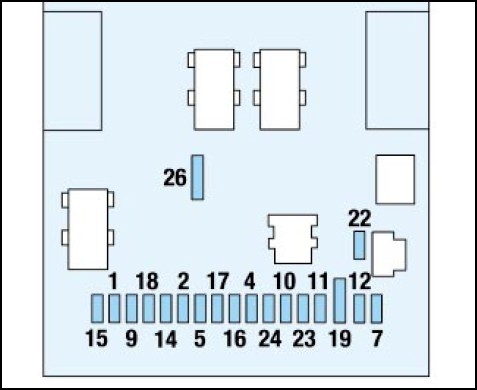

Skrzynka bezpieczników deski rozdzielczej

Peugeot 307 (2004) - skrzynka bezpieczników i przekaźników

lub
Peugeot 307 (2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10 A	Tylne światło przeciwmgielne.
2	15 A	Wycieraczka tylnej szyby.
4	15 A	Elektrycznie sterowana szyba przednia; Szyberdach.
5	15 A	Lewe światło hamowania wraz z przyczepą.
7	20 A	Tylna lampka sufitowa; Przednia lampka sufitowa; Lampki do czytania mapy; Przednie gniazdo 12 V; Oświetlenie schowka.
9	30 A	Przednie szyby elektryczne; Przednie szyby automatyczne; Szyberdach.
10	15 A	Gniazdo diagnostyczne; Tylne gniazdo 12 V; Przyczepa.
11	20 A	Sprzęt audio; Wyświetlacz wielofunkcyjny; Elementy sterujące na kierownicy; Automatyczna skrzynia biegów.
12	10 A	Oświetlenie boczne przednie prawe i tylne prawe; Oświetlenie tablicy rejestracyjnej i przyczepy; Oświetlenie centralnego zamka/alarmu/świateł awaryjnych/przełączników ESP; Oświetlenie klimatyzacji/popielniczki; Oświetlenie przełączników automatycznej skrzyni biegów; Zapalniczka.
14	30 A	Sterowanie otwieraniem/zamykaniem drzwi; Sterowanie blokadą zamków.
15	30 A	Elektryczne tylne szyby obsługiwane przez prasę.
16	10 A	Skrzynka bezpieczników silnika; Alarm; Filtr cząstek stałych; Elementy sterujące na kierownicy; Poduszki powietrzne.
17	10 A	Tylne prawe światło hamowania; Trzecie światło hamowania.
18	10 A	Gniazdo diagnostyczne; Elementy sterujące na kierownicy; Elektrochromatyczne lusterko wewnętrzne; Przełączniki pedału hamulca (stop) i sprzęgła; Przełącznik poziomu płynu chłodzącego; Drugi przełącznik hamulca.
19	30 A	Bocznik PARC.
22	10 A	Oświetlenie boczne przednie lewe i tylne lewe; Oświetlenie tablicy rejestracyjnej i przyczepy.
23	15 A	Syrena alarmowa; Wewnętrzna centrala alarmowa.
24	15 A	Tablica przyrządów; Sprzęt audio; Wyświetlacz wielofunkcyjny; Klimatyzacja; Wspomaganie parkowania tyłem; Czujnik deszczu i jasności.
26	30 A	Podgrzewana tylna szyba.
27	10 A	Poduszki powietrzne (bezpiecznik umieszczony na suficie skrzynki bezpieczników)

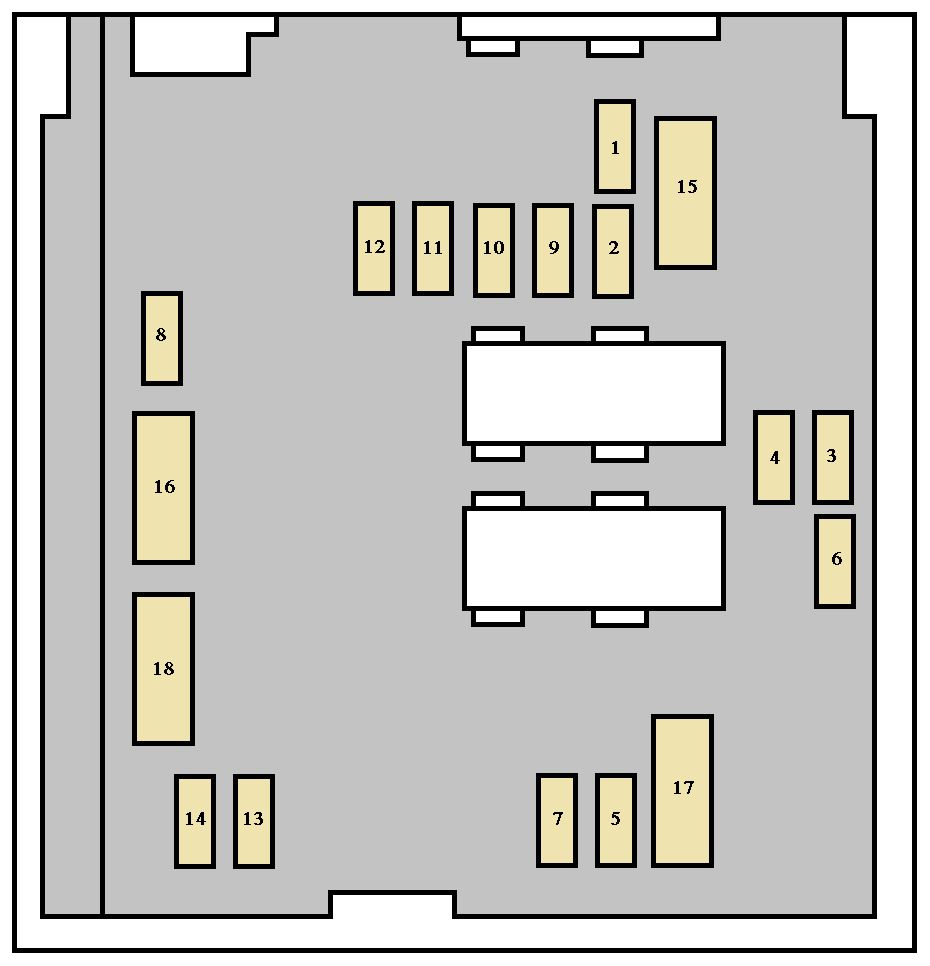

Komora silnika

Peugeot 307 (2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10 A	Przełącznik świateł cofania automatycznej skrzyni biegów; Sterowanie przekaźnikiem blokady rozruchu automatycznej skrzyni biegów; Przełącznik świateł cofania ręcznej skrzyni biegów; Czujnik prędkości pojazdu; Czujnik wody w oleju napędowym.
2	15 A	Elektrozawór kanistra; Pompa paliwa.
3	10 A	Sterownik wspomagania kierownicy; Sterownik ABS lub ESP.
4	10 A	Sterownik wtrysku; Sterowanie przekaźnikiem zespołu wentylatora; Sterowanie przekaźnikiem dodatkowego ogrzewania; Sterownik automatycznej skrzyni biegów; Sterowanie sekwencyjne automatycznej skrzyni biegów; Przekaźnik blokady zmiany biegów automatycznej skrzyni biegów.
5	15 A	Jednostka sterująca filtra cząstek stałych.
6	15 A	Przednie światła przeciwmgielne.
7	20 A	Nieużywany.
8	20 A	Sterowanie przekaźnikiem zespołu wentylatora; Zasilanie zespołu sterującego sterowania silnikiem; Pompa wtryskowa (Diesel).
9	15 A	Światło mijania lewe.
10	15 A	Światło mijania prawe.
11	10 A	Prawe światło drogowe.
12	10 A	Światła drogowe lewe.
13	15 A	Klakson.
14	10 A	Pompy spryskiwaczy przedniej i tylnej szyby.
15	30 A	Czujniki tlenu; Elektrozawór recyrkulacji spalin; Cewka zapłonowa; Regulator wysokiego ciśnienia oleju napędowego; Zasilanie wtryskiwaczy (benzyna); Sterownik podgrzewania wstępnego; Czujnik przepływu powietrza (Diesel); Sterownik silnika (Diesel); Pompa wtryskowa (Diesel); Nagrzewnica na olej napędowy.
16	30 A	Pompa powietrza silnika benzynowego z automatyczną skrzynią biegów.
17	30 A	Niska/wysoka prędkość wycieraczki przedniej.
18	40 A	Dmuchawa klimatyzacji.

1*	50 A	Wentylator o mocy 460 W.
1*	30 A	Wentylator 200 W.
2*	30 A	Silnik pompy ESP/ABS.
3*	30 A	Zawory elektromagnetyczne ESP/ABS.
4*	70 A	Zasilanie wbudowanego interfejsu systemowego.
5*	70 A	Zasilanie wbudowanego interfejsu systemowego.
6*	20 A	Nieużywany.
7*	30 A	Stacyjka, zasilanie.
8*	70 A	Zespół elektropompy wspomagania kierownicy.
		* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace przy bezpiecznikach maksymalnych muszą być wykonywane przez ASO PEUGEOT.
