Schematy skrzynek bezpieczników i przekaźników – Peugeot 307
Dotyczy pojazdów wyprodukowanych w latach:
2002.

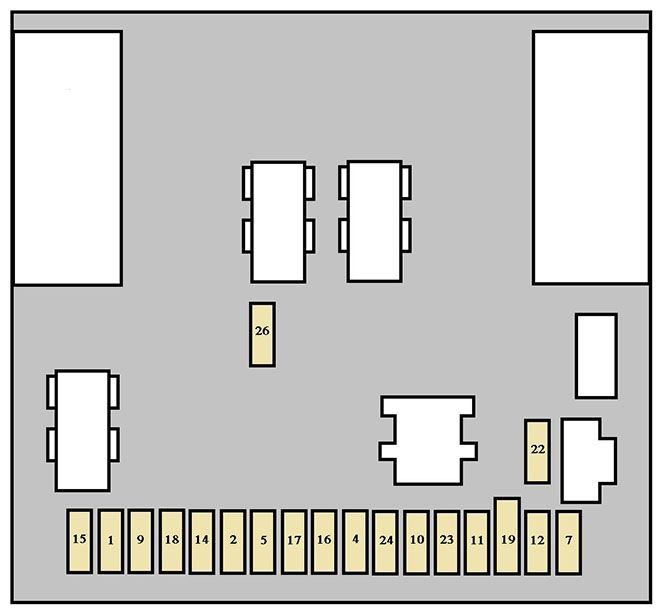

Skrzynka bezpieczników deski rozdzielczej
| Numer |
Ampery [A] |
Opis |
| 1 |
10 A |
Tylne światło przeciwmgielne. |
| 2 |
15 A |
Wycieraczka tylnej szyby. |
| 4 |
15 A |
Elektrycznie sterowana szyba przednia/szyberdach. |
| 5 |
15 A |
Tylne światło hamowania wraz z przyczepą. |
| 7 |
20 A |
Tylna lampka sufitowa;
Przednia lampka sufitowa;
Zapalniczka;
Oświetlenie schowka. |
| 9 |
30 A |
Okna elektryczne;
Szyberdach. |
| 10 |
15 A |
Gniazdo diagnostyczne;
Tylne gniazdo 12 V. |
| 11 |
15 A |
Sprzęt audio;
Wyświetlacz wielofunkcyjny B;
Elementy sterujące na kierownicy;
Automatyczna skrzynia biegów. |
| 12 |
10 A |
Światła pozycyjne przednie prawe;
Światła pozycyjne tylne prawe;
Oświetlenie tablicy rejestracyjnej i przyczepy;
Przełączniki centralnego zamka / alarm / ESP / światła awaryjne;
Oświetlenie klimatyzacji i popielniczki;
Przełączniki podgrzewanych siedzeń;
Zapalniczka;
Przełączniki automatycznej skrzyni biegów;
Korektor świateł przednich. |
| 14 |
30 A |
Sterowanie otwieraniem/zamykaniem drzwi;
Sterowanie blokadą zamków. |
| 15 |
30 A |
Tylne szyby. |
| 16 |
5 A |
Skrzynka bezpieczników silnika;
Alarm;
Filtr cząstek stałych;
Elementy sterujące na kierownicy;
Poduszki powietrzne. |
| 17 |
10 A |
Tylne prawe światło stopu, dodatkowe światło stopu. |
| 18 |
10 A |
Gniazdo diagnostyczne;
Elementy sterujące na kierownicy;
Przełączniki pedału hamulca (stop) i sprzęgła;
Przełącznik poziomu płynu chłodzącego;
Drugi przełącznik hamulca. |
| 19 |
30 A |
Bocznik PARC. |
| 22 |
10 A |
Światło pozycyjne przednie lewe;
Światło pozycyjne tylne lewe;
Oświetlenie tablicy rejestracyjnej i przyczepy. |
| 23 |
15 A |
Syrena alarmowa;
Wewnętrzna centrala alarmowa. |
| 24 |
15 A |
Tablica przyrządów;
Sprzęt audio;
Wyświetlacz wielofunkcyjny;
Klimatyzacja. |
| 26 |
30 A |
Podgrzewana tylna szyba |

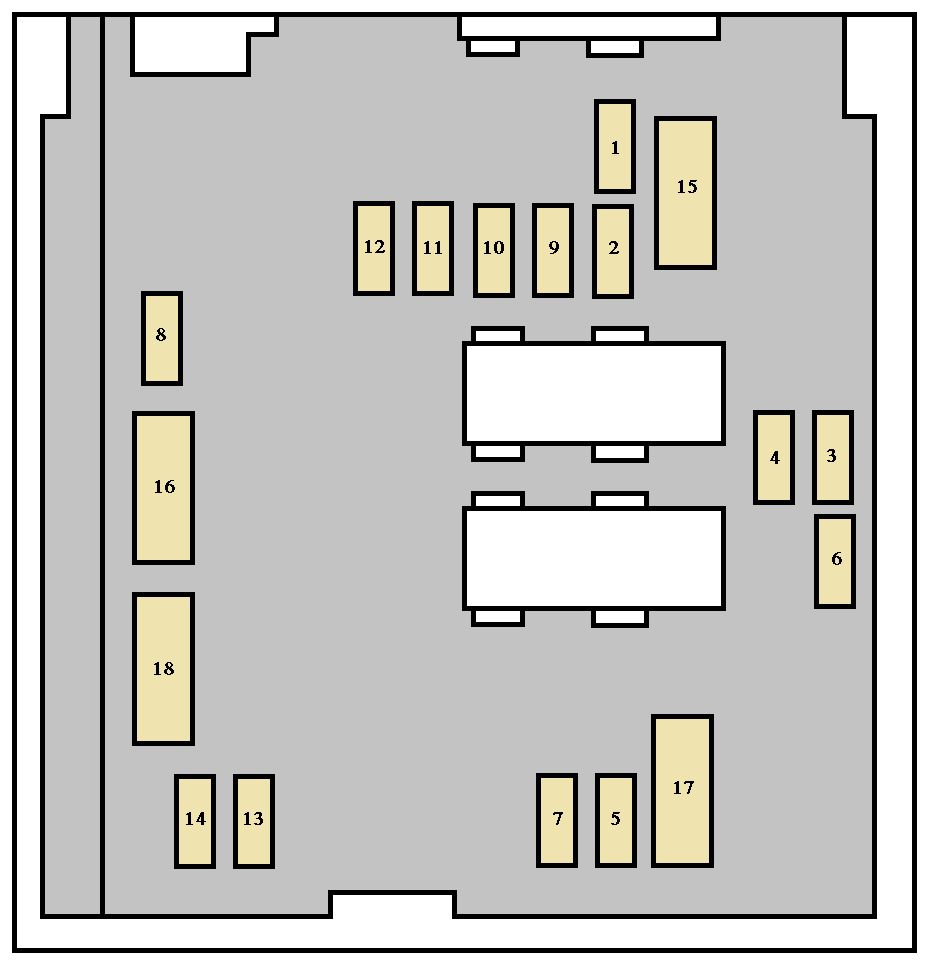

Komora silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
10 A |
Przełącznik świateł cofania automatycznej skrzyni biegów;
Sterowanie przekaźnikiem blokady rozruchu automatycznej skrzyni biegów;
Przełącznik świateł cofania ręcznej skrzyni biegów;
Czujnik prędkości pojazdu;
Sterownik podgrzewania wstępnego;
Czujnik wody w oleju napędowym;
Czujnik przepływu powietrza DW. |
| 2 |
15 A |
Elektrozawór kanistra;
Pompa paliwa. |
| 3 |
10 A |
Sterownik wspomagania kierownicy;
Sterownik ABS lub ESP. |
| 4 |
10 A |
Sterownik wtrysku;
Sterowanie przekaźnikiem zespołu wentylatora;
Sterowanie przekaźnikiem dodatkowego ogrzewania;
Sterownik automatycznej skrzyni biegów;
Sterowanie sekwencyjne automatycznej skrzyni biegów;
Przekaźnik blokady zmiany biegów automatycznej skrzyni biegów. |
| 5 |
15 A |
Jednostka sterująca filtra cząstek stałych. |
| 6 |
15 A |
Przednie światła przeciwmgielne. |
| 7 |
20 A |
Pompa spryskiwacza reflektorów. |
| 8 |
20 A |
Sterowanie przekaźnikiem zespołu wentylatora;
Zasilanie zespołu sterującego wtryskiem. |
| 9 |
15 A |
Światło mijania lewe |
| 10 |
15 A |
Prawe światło mijania |
| 11 |
10 A |
Lewa wiązka główna |
| 12 |
10 A |
Prawa wiązka główna |
| 13 |
15 A |
Klakson |
| 14 |
10 A |
Pompka spryskiwacza reflektorów przednich i tylnych |
| 15 |
30 A |
Czujniki tlenu;
Elektrozawór recyrkulacji spalin;
Cewka zapłonowa;
Regulator wysokiego ciśnienia oleju napędowego;
Zasilanie wtryskiwaczy (benzyna). |
| 16 |
40 A |
Pompa powietrza silnika benzynowego z automatyczną skrzynią biegów. |
| 17 |
30 A |
Wycieraczka przednia o niskiej/wysokiej prędkości. |
| 18 |
40 A |
Dmuchawa klimatyzacji. |
| 1** |
30 A |
Zespół wentylatora. |
| 2** |
30 A |
Silnik pompy ESP/ABS. |
| 3** |
30 A |
Zawory elektromagnetyczne ESP/ABS. |
| 4** |
60 A |
Zasilanie wbudowanego interfejsu systemowego. |
| 5 |
70 A |
Zasilanie wbudowanego interfejsu systemowego. |
| 6 |
20 A |
Podgrzewane siedzenia. |
| 7 |
30 A |
Stacyjka, zasilanie. |
| 8** |
70 A |
Zespół elektropompy wspomagania kierownicy. |
|
|
** Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace muszą być wykonane przez ASO PEUGEOT. |
